Корпус клеммный металлический SDE ВхШхГ 800x400x120 мм с фланцами | R5SDE8412F DKC ДКС

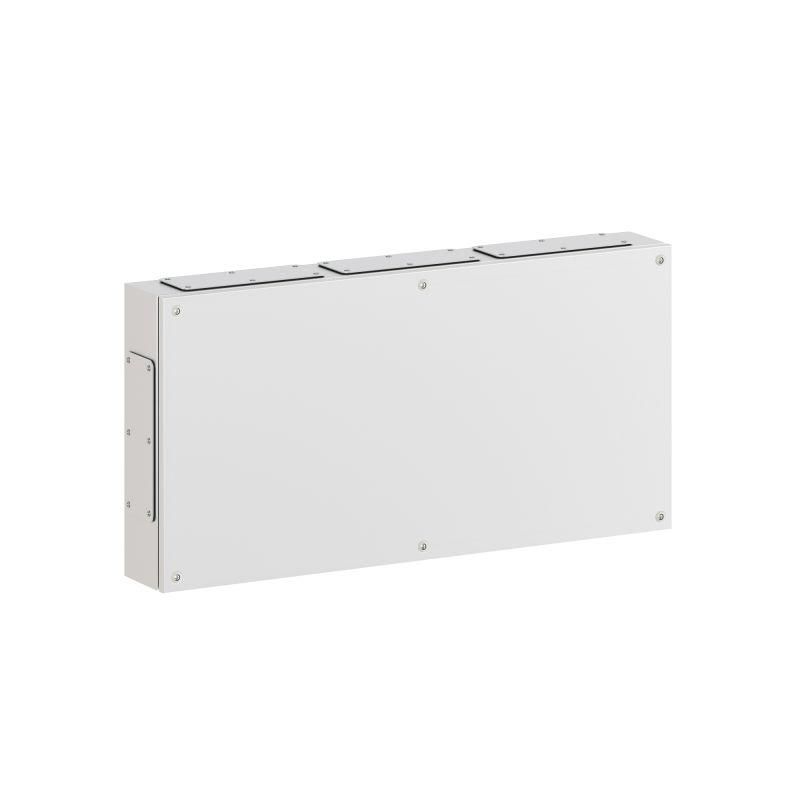

Корпус клеммный металлический SDE ВхШхГ 800x400x120 мм с фланцами DKC - это прочная, защищённая от внешних воздействий коробка для монтажа клемм, аппаратуры управления и контрольных устройств. Подходит для улицы, промышленных объектов и сложных условий эксплуатации. Артикул r5sde8412f, бренд DKC.

Назначение и область применения

Корпус SDE предназначен для размещения клеммных колодок, реле, контакторов, модулей автоматизации, индикаторов и других элементов распределительных систем. Используется как соединительная, разветвительная или управляющая коробка. Применяется в энергетике, на транспорте, в промышленности - например, для пультов управления насосными станциями, конвейерами, освещением на открытых площадках.

Технические характеристики

• Размеры: высота 800 мм, ширина 400 мм, глубина 120 мм
• Материал: сталь толщиной 1,2 мм
• Покрытие: порошковое, цвет RAL 7035 (серый антрацит)
• Степень защиты: IP66 - полная герметичность от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с 1 м)
• Сейсмостойкость: 9 баллов по шкале MSK-64 - устойчив к сильным землетрясениям
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температуре от −50C до +50C, во влажном воздухе, на открытом воздухе
• Группа горючести: Г1 - материал трудновоспламеняемый
• Количество дверей: одна, с возможностью застекления и вентиляции
• Фланцы: четыре сплошных для ввода кабелей
• Заземление: комплект есть, провода не входят
• Масса: не указана - рассчитывается исходя из материала и габаритов

Совместимость и монтаж

Корпус SDE легко монтируется любым способом: на стену, на столб, на пол или в нишу. Для этого предусмотрены фланцы и подготовленные места для крепежа. Монтажная панель внутри позволяет жестко закрепить оборудование. Возможна установка в ряд - несколько корпусов можно соединить друг с другом для создания единой системы. Крышка открывается полностью, обеспечивая доступ ко всем внутренним элементам. Защитная дверь имеет стекло для визуального контроля индикации и вентиляционные отверстия для снижения перегрева.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для работы в условиях повышенной влажности, запылённости и механических нагрузок. Соответствие IP66 и IK10 гарантирует надёжную работу даже при аварийных ситуациях. Климатические классы УХЛ1 и ОМ2/ОМ3 подтверждают соответствие нормам для сурового климата России и стран СНГ. Горючесть Г1 исключает распространение пламени при возгорании соседнего оборудования.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции и толщине 1,2 мм
• Защита от воды и пыли - идеально для улицы, цехов, тоннелей
• Возможность одновременного использования стекла и вентиляции - удобство обслуживания и предотвращение конденсата
• Чёткая система крепления: фланцы, монтажная панель, возможность настенной, напольной и столбовой установки
• Цвет RAL 7035 - устойчив к выгоранию, хорошо сочетается с промышленной средой
• Сейсмостойкость 9 баллов - безопасен в сейсмоактивных регионах

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует сертификация Ex
• Не подходит для установки в помещениях с постоянным химическим воздействием - порошковое покрытие не устойчиво к растворителям и кислотам
• Комплект заземления не содержит проводов - необходимо докупить медные перемычки нужного сечения
• Глубина 120 мм ограничивает установку крупных аппаратов - не подходит для больших частотных преобразователей или щитов с множеством DIN-рейок

Примеры использования

• Распределительный щит на улице для управления освещением парковки
• Коробка связи между кабелями на железнодорожной платформе
• Пульт управления насосной станцией в районе с перепадами температур
• Контрольный пункт на заводе с высокой запылённостью
• Объединённая система из нескольких корпусов SDE для распределения сигналов в цехе

Практические советы

• Перед монтажом проверьте посадочные отверстия в фланцах - они должны совпадать с диаметром вводимых кабелей
• При использовании вентилируемой двери убедитесь, что воздушные потоки не будут заносить влагу или грязь внутрь
• Для долговечности используйте термостойкие кабельные вводы и герметики на местах прохода проводов
• При установке на столб или стену применяйте болты M8–M10 - корпус достаточно тяжёлый
• При необходимости замены оборудования - открутите крышку, не трогая фланцы; корпус остаётся на месте
• Артикул r5sde8412f - всегда сверяйтесь с ним при заказе запчастей или аналогов
