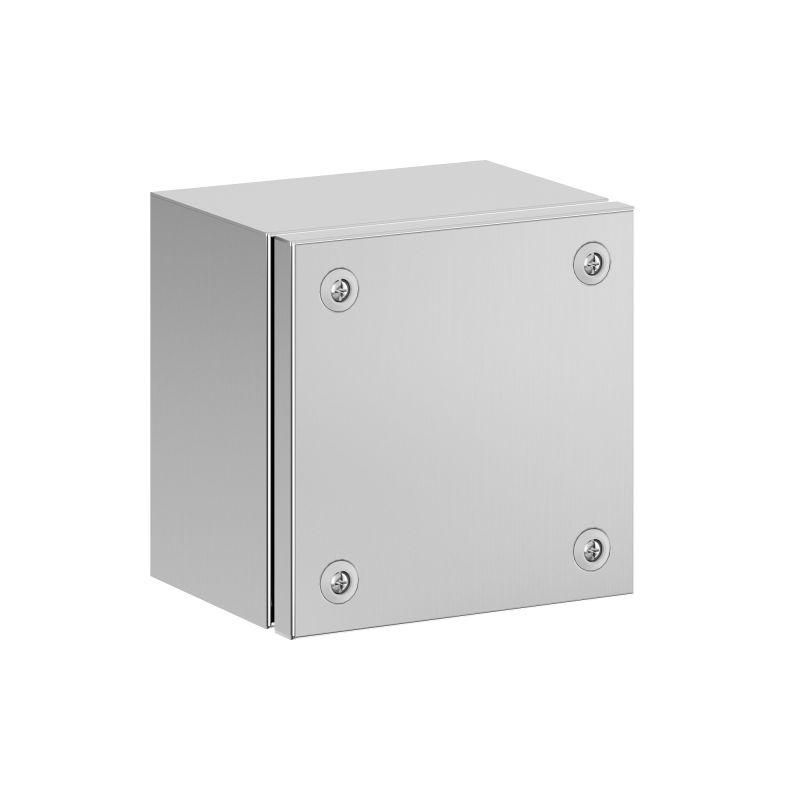

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x120 мм | R5SDI1112-304 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x120 мм, DKC предназначен для надежного размещения клемм и соединений в условиях повышенной влажности, агрессивной среды и открытых площадках. Бренд DKC предлагает эту модель как часть серий RAM block - решение для профессионального монтажа в сложных промышленных условиях.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x120 мм, DKC используется для защиты электрических соединений в местах с высоким уровнем коррозии: побережья, морские объекты, химические производства, водоочистные сооружения, тепловые станции и другие зоны с воздействием соли, паров, кислот и загрязнений. Подходит для установки как внутри, так и снаружи зданий.

Технические характеристики

• Размеры: 150×150×120 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI 304 (1.4301), толщина 1,2 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергии до 20 Дж (эквивалент 2 кг груза с высоты 1 метр)
• Застекленная дверь с возможностью вентиляции - позволяет контролировать состояние внутренних элементов без вскрытия
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - холодный, влажный и тропический климат
• Группа горючести: НГ - самозагасаемый материал
• Цвет: натуральный цвет нержавеющей стали (не окрашен)
• Количество дверей: одна, с задним замком
• Монтажная панель: встроена, готова к фиксации клемм и оборудования
• Поверхность: необработанная - сохраняет естественную структуру металла

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI304 ВхШхГ 150x150x120 мм, DKC совместим с любыми типами клеммных колодок и распределительных устройств, которые поместятся в объеме 150×150×120 мм. Монтаж осуществляется несколькими способами:

• Настенная установка - через предварительно просверленные отверстия в боковых стенках
• Навесной монтаж - на опорную раму или кронштейн
• Установка на столб - предусмотрено крепление с помощью болтов
• Напольная установка - возможно при использовании базовой платформы
• Встраивание в стену - требует подготовки ниши соответствующих размеров
• Объединение в ряд - несколько корпусов можно расположить рядом, обеспечивая масштабируемую систему

Комплектация включает корпус, крышку и комплект заземления без проводов - необходимо самостоятельно подвести заземляющий проводник к контактным точкам внутри корпуса.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 - гарантирует работу даже при прямом попадании струи воды
• Ударопрочность IK10 соответствует EN 62262 - подтверждает устойчивость к механическому повреждению
• Сейсмическая устойчивость 9 баллов - допущена к применению в сейсмоопасных регионах
• Исполнение УХЛ1 и ОМ2/ОМ3 - соответствие ГОСТ 15150
• Горючесть НГ - материал не поддерживает горение, безопасен в помещениях с риском возгорания

Преимущества

• Высокая коррозионная стойкость благодаря AISI 304 - долговечнее обычной стали в агрессивной среде
• Застекленная дверь + вентиляция - одновременно обеспечивают видимость состояния контактов и циркуляцию воздуха
• Жесткая конструкция - корпус не деформируется при температурных перепадах и внешних нагрузках
• Встроенная монтажная панель - экономит время на сборке, исключает необходимость дополнительных креплений
• Одинаковая прочность всех сторон - корпус одинаково надежен при любой ориентации установки

Ограничения применения

• Не рекомендован для постоянного погружения в жидкости - IP66 не является для длительного подводного режима
• Не имеет встроенных терморегуляторов или нагревательных элементов - требуется отдельное оборудование для работы при минусовых температурах
• Не предусмотрен для установки в взрывоопасных зонах - отсутствуют сертификаты ATEX/IECEx
• При монтаже в стену требуется точная подготовка проема - размеры жестко фиксированы, адаптеры не предоставляются
• Нет встроенной системы управления - корпус служит только для защиты, все функции реализуются внешним оборудованием

Примеры использования

• Электрооборудование на причалах и портах - защита клеммных соединений судового питания
• Аппараты контроля качества воды на насосных станциях
• Распределительные щиты на химических заводах с агрессивными выбросами
• Автоматизация конвейеров на пищевых предприятиях с частой мойкой
• Системы освещения и сигнализации на открытых территориях - автостоянки, железнодорожные пути, логистические терминалы

Практические советы

• Перед установкой проверьте посадочные отверстия - они должны точно совпадать с выбранным методом крепления
• При настенной установке используйте анкерные болты подходящего класса прочности - корпус весит более 8 кг
• Чистите поверхность корпуса регулярно мягкой тканью - грязь и солевые отложения снижают эстетику, хотя не влияют на работоспособность
• При работе в условиях экстремального холода убедитесь, что уплотнитель из вспененного силикона остается эластичным - он работает при температурах от –40C до +80C
• Для удобства обслуживания располагайте корпус так, чтобы дверца открывалась свободно - учтите радиус открывания
• При группировке нескольких корпусов в ряд соблюдайте минимальный зазор между ними - не менее 5 см для доступа и теплообмена
