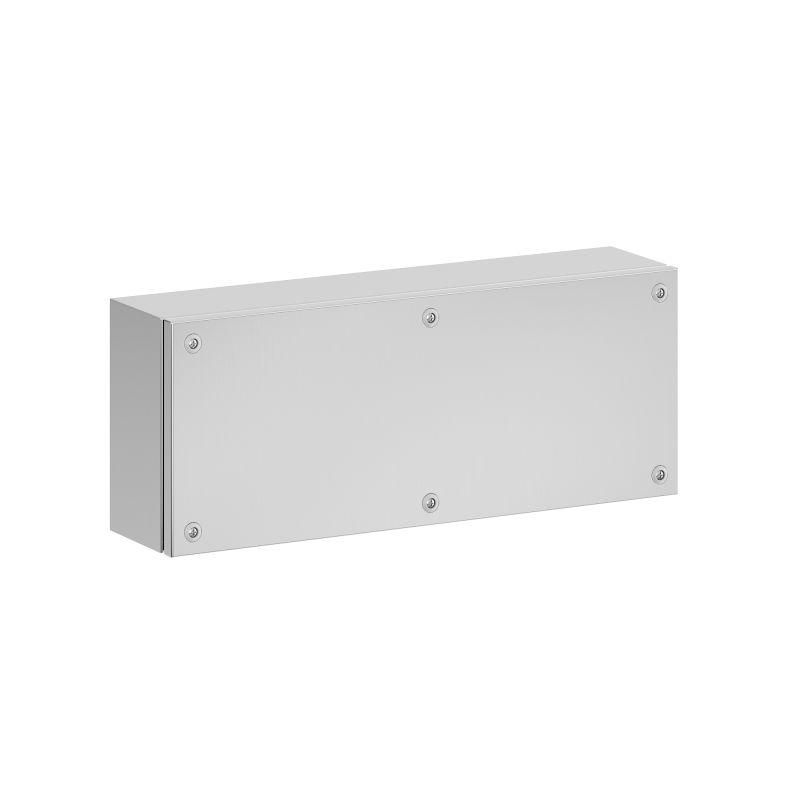

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 500x200x120 мм | R5SDI5212-316 DKC ДКС

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 500x200x120 мм, DKC предназначен для надёжного размещения клемм и соединений в условиях повышенной агрессии окружающей среды. Благодаря материалу AISI316 и степени защиты IP66, этот корпус особенно актуален там, где обычные материалы быстро corrode - например, на морских объектах, в химических цехах или на открытом воздухе. Артикул r5sdi5212-316 соответствует серийному решению RAM block от DKC.

Назначение и область применения

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 500x200x120 мм, DKC используется для защиты электрических соединений в сложных условиях. Он применяется там, где есть постоянная влага, солевой туман, химические пары или агрессивные загрязнители. Подходит для установки на промышленных объектах: порты, нефтегазовые платформы, водоочистные сооружения, пищевые производства, тепловые станции, а также на внешних участках трасс и энергообъектов.

Технические характеристики

• Размеры: 500×200×120 мм (высота × ширина × глубина)
• Материал корпуса и крышки: нержавеющая сталь AISI316 (1.4401), толщина 1,2 мм
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает воздействие до 20 Дж (эквивалент удара грузом 5 кг с высоты 40 см)
• Застекленная дверца - позволяет визуально контролировать состояние внутреннего оборудования без вскрытия
• Вентилируемая дверца - обеспечивает естественную циркуляцию воздуха внутри при сохранении защиты
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - рассчитан на работу в холодном, влажном и агрессивном климате
• Группа горючести: НГ - не поддерживает горение
• Цвет: натуральный цвет нержавеющей стали (без покраски)
• Тип поверхности: необработанная - матовая, без полировки
• Количество дверей: одна, с возможностью открывания
• С задней дверью: да - доступ к тыльной стороне для кабельных вводов
• С монтажной панелью: да - возможность фиксации клемм и аппаратуры на внутреннюю планку
• Комплект поставки: корпус, крышка, комплект заземления (без проводов)

Совместимость и монтаж

Корпус клеммный SDI из нержавеющей стали AISI316 ВхШхГ 500x200x120 мм, DKC имеет универсальные варианты установки:

• Навесной - на вертикальную поверхность (стена, опора)
• Напольный - на жестком основании с использованием базовой площадки
• На столбе - через специальные кронштейны (входят в комплект? - нет, требуются дополнительно)
• Встраивание в стену - возможно при подготовке ниши нужных размеров
• Выстраивание в ряд - несколько корпусов можно располагать рядом, образуя единую систему

Для монтажа используются предварительно выполненные отверстия. Крепёж (болты, гайки) не входит в комплект - необходимо выбирать исходя из материала поверхности. Монтажная панель внутри уже готова к креплению DIN-рейки или клеммных модулей.

Безопасность и стандарты

Корпус соответствует требованиям международных норм по защите от внешних воздействий. Степень защиты IP66 гарантирует безопасность даже при прямых струях воды под давлением. Ударопрочность IK10 делает его подходящим для мест с риском механических повреждений. Сейсмическая устойчивость 9 баллов позволяет использовать его в регионах с активной сейсмикой. Климатические классы УХЛ1, ОМ2, ОМ3 обеспечивают работоспособность при температуре от −50C до +50C и высокой влажности. Горючесть НГ снижает риск распространения пламени в случае аварии.

Преимущества

• АISI316 - самая стойкая к коррозии нержавеющая сталь среди популярных сплавов; идеальна для морского и химического окружения
• Вспененный силиконовый уплотнитель - долговечнее резины, не теряет эластичность при перепадах температур
• Защита от пыли и воды одновременно - минимизация риска замыканий и окисления контактов
• Визуальный контроль через стекло - не требуется вскрытие для проверки состояния клемм
• Вентиляция в дверце - предотвращает запотевание и перегрев при длительной работе
• Жёсткая конструкция - не деформируется под нагрузкой, не прогибается при монтаже

Ограничения применения

• Не рекомендован для установки в помещениях с взрывоопасными газами - не является взрывозащищённым (Ex-класс не указан)
• Не подходит для частого мытья jet - хотя IP66 допускает струи, направленный поток сверх 100 bar может повредить уплотнитель
• Нет встроенных кабельных вводов - их нужно докупать отдельно (например, M20/M25)
• Комплект заземления без проводов - пользователь обязан самостоятельно выбрать и проложить заземляющий проводник нужного сечения
• Из-за массивности (вес более 8 кг) требует двух человек при монтаже

Примеры использования

• Электрооборудование на причальных комплексах - распределительные щиты, системы освещения, насосы
• Производство соли или рыбопереработка - места с постоянным контактом с солёной водой
• Химический завод - защита клемм от кислотных/щелочных паров
• Автономные пункты связи на побережье - питание антенн, радиомодулей
• Объекты ЖКХ в северных районах - щиты управления на улице при экстремальных зимах

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с вашими крепёжными элементами
• Выбирайте кабельные вводы с учётом диаметра используемых кабелей и количества входящих жил
• Для заземления используйте медный провод сечением не менее 16 мм2 - согласно ПУЭ для таких условий
• Не закручивайте болты слишком сильно - AISI316 мягкий металл, легко перекашивается
• Проверяйте целостность силикона перед первым включением - он должен плотно прилегать ко всем поверхностям
• При установке в стену - предусмотрите свободный доступ к дверце для обслуживания
• При группировке нескольких корпусов в ряд - соблюдайте минимальный зазор 50 мм между ними для теплоотвода
