Корпус металлический 101х95х10 IP31 без клемм ЩЭ-4 - 30712DEK APC

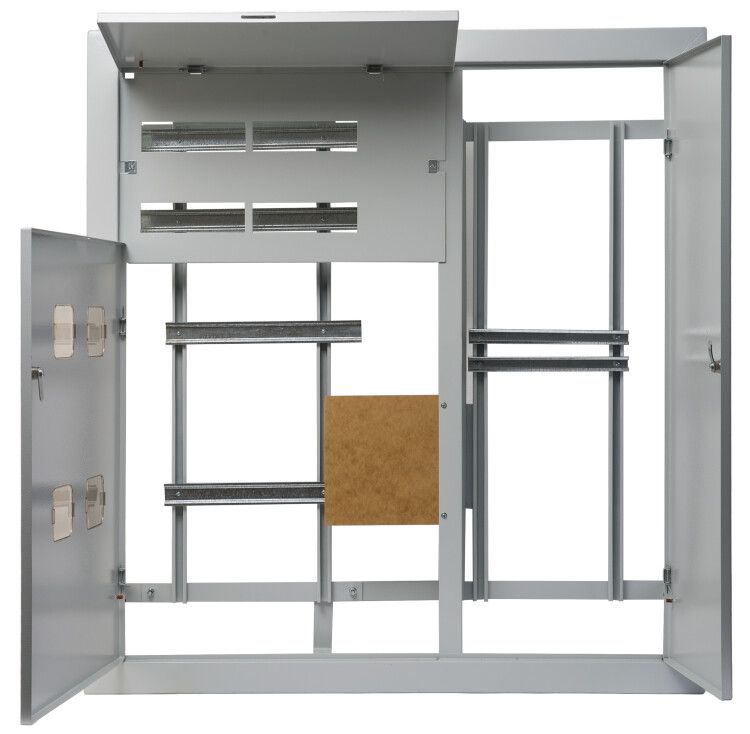

Корпус металлический 1010х950х100 IP31 без клеммного блока ЩЭ-4, ЩЭ-4-Э от DEKraft предназначен для встраивания в стеновые ниши и используется как основной корпус этажного распределительного щита для многоквартирных домов. Этот корпус обеспечивает надежную механическую защиту внутреннего оборудования и совместим со всеми элементами серии ЩЭ-4.

Назначение и область применения

Корпус металлический 1010х950х100 IP31 без клеммного блока ЩЭ-4, ЩЭ-4-Э - это базовый элемент этажного распределительного щита серии ЩЭ от DEKraft. Он предназначен для установки в жилых зданиях, где требуется централизованное размещение счетчиков электроэнергии, автоматических выключателей и слаботочного оборудования для четырех квартир.

Используется исключительно в качестве внешней оболочки - внутри устанавливаются собственные клеммные блоки, шины N/PE, модульные устройства и окна для счетчиков. Подходит для монтажа в бетонных или кирпичных стенах с подготовленной нишей.

Технические характеристики

• Размеры: 1010×950×100 мм (В×Ш×Г)
• Материал: сталь с порошковым покрытием
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Количество дверей: три - учетный, распределительный, слаботочный
• Монтажная панель: да, с возможностью крепления DIN-рейки
• Способ монтажа: заподлицо, встраиваемый
• Возможность соединения в ряд: да - позволяет формировать длинные линейные блоки для многоэтажных домов

Совместимость и монтаж

Корпус металлический 1010х950х100 IP31 без клеммного блока ЩЭ-4, ЩЭ-4-Э совместим с комплектующими серии ЩЭ-4: шинами N и PE, пластиковыми окнами для счетчиков, крепежом и дверями. Установка выполняется в подготовленную нишу глубиной не менее 100 мм. Монтаж осуществляется с помощью крепежных отверстий по периметру корпуса. Для точного выравнивания рекомендуется использовать уровень и фиксацию анкерными болтами.

Не требует сверления стен - все крепление происходит через предварительно предусмотренные точки. Кабели заводятся через кабельные вводы, которые необходимо дозакупить отдельно.

Безопасность и стандарты

Степень защиты IP31 соответствует ГОСТ 14254-2015. Обеспечивает безопасность от случайного контакта с токоведущими частями (защита от инструментов и проводов толщиной более 2,5 мм) и от попадания вертикально падающих капель воды. Применима в помещениях с нормальной влажностью - например, в коридорах, тамбурах, технических этажах. Не предназначена для открытых площадок или сырых помещений.

Преимущества

• Унифицированная конструкция - совместима со всей серией ЩЭ-4, что упрощает замену и ремонт
• Трехсекционная система делегирует функционал: учет, силовая часть и слаботочка - минимизирует путаницу при обслуживании
• Порошковое покрытие повышает долговечность против коррозии и механических воздействий
• Возможность сборки в ряд позволяет создавать единые блоки для целых этажей без разрывов
• Монтажная панель уже встроена - не нуждается в доп. креплении DIN-реек

Ограничения применения

• Не подходит для наружной установки - IP31 недостаточно для защиты от дождя или пыли
• Не содержит клеммных блоков, шин, счетчиков - всё докупается отдельно
• Требует подготовленной ниши глубиной ≥100 мм - нельзя монтировать на поверхность стены
• Не рассчитан на ток выше 63 А на одну квартиру - превышение нагрузки может вызвать перегрев
• Не имеет встроенных кабельных вводов - необходимо заказывать их дополнительно

Примеры использования

• Этажный щит в 9-этажном доме: один корпус на четыре квартиры, установлен в техническом коридоре
• Обновление старого щита: замена устаревшего корпуса на новый ЩЭ-4 с сохранением существующих клемм и счетчиков
• Жилой комплекс: несколько корпусов ЩЭ-4, соединённых в ряд, для управления питанием всех квартир одного подъезда

Практические советы

• Перед монтажом проверьте глубину ниши - корпус глубокий (100 мм), и нехватка места приведёт к невозможности закрытия дверей
• Используйте только оригинальные двери и окна от DEKraft - сторонние детали могут не подходить по габаритам
• При соединении нескольких корпусов в ряд - используйте одинаковые модели, чтобы избежать перекосов
• Для удобства обслуживания оставьте свободный доступ перед щитом - минимально 80 см
• При использовании в новых домах - заранее согласуйте расположение корпуса с проектом электроснабжения, так как он требует специфической ниши
