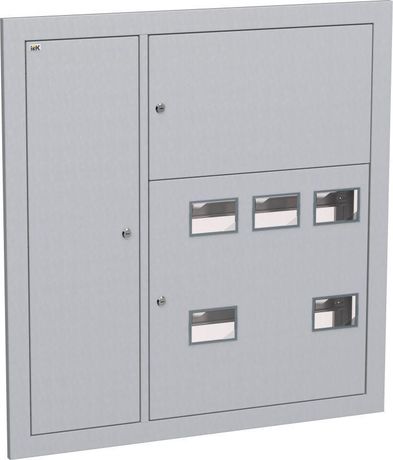

Корпус метал. ЩЭ-5-Э 36 IP31 (слабот. отсек слева) LIGHT | IND-MKM43-05-31-E-L IEK

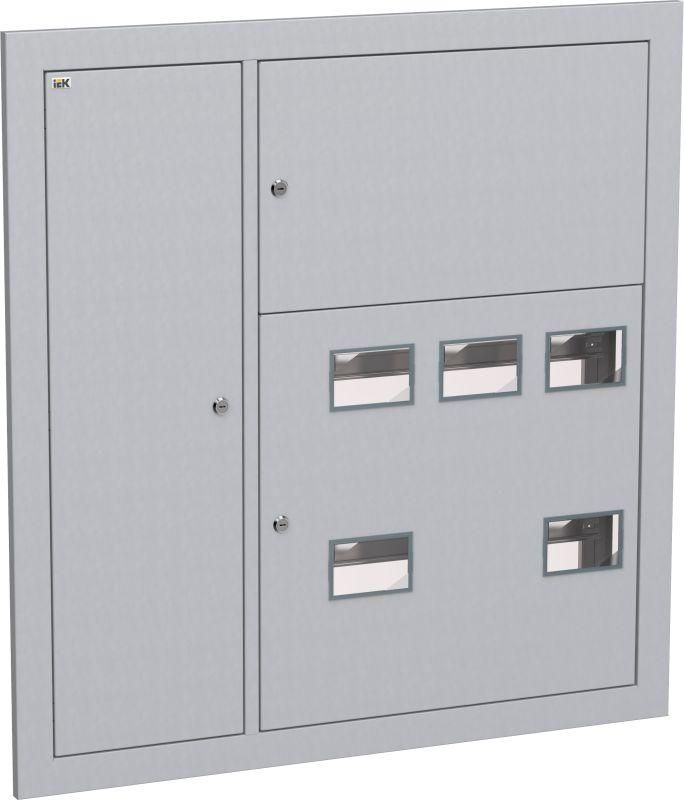

Корпус металлический ЩЭ-5-Э 36 с слаботочным отсеком слева IP31 от IEK - это готовый этажный распределительный щит для многоквартирных домов, рассчитанный на пять квартир. Благодаря разделению на три функциональных отсека и прочному стальному корпусу с порошковым покрытием, он обеспечивает надежную организацию силовой и слаботочной проводки в жилых и общественных зданиях.

Назначение и область применения

Корпус металлический ЩЭ-5-Э 36 с слаботочным отсеком слева IP31 используется для сборки этажных распределительных щитов в жилых домах, офисах и других общественных зданиях. Он предназначен для приема электроэнергии от вводного кабеля, ее распределения по квартирам и защиты отходящих линий от перегрузок и коротких замыканий. Подходит для монтажа в местах, где требуется одновременная организация силового и слаботочного оборудования - например, для подключения счетчиков, автоматических выключателей, систем домофона, охранной сигнализации и TV/Internet-сетей.

Технические характеристики

• Тип изделия: этажный распределительный щит
• Материал корпуса: сталь
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Способ монтажа: встраиваемый (устанавливается в нишу стены)
• Количество дверей: 3 - одна на каждый отсек
• Наличие монтажной панели: да - для фиксации устройств без необходимости сверления
• Наличие DIN-реек: да - в вводно-учетном и распределительном отсеках
• Цвет: RAL 7035 (серый матовый)
• Тип покрытия: порошковое - устойчиво к царапинам и коррозии
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩЭ-5-Э 36 с слаботочным отсеком слева IP31 совместим со всеми типами стандартных модульных устройств на DIN-рейку: счетчики, автоматы, УЗО, контакторы, шины N и PE. Монтаж выполняется в подготовленную нишу стены - корпус имеет фланцы для крепления к бетону или кирпичу. Перед установкой проверьте глубину ниши: она должна соответствовать габаритам корпуса с учетом зазора для открывания дверей. Все отсеки имеют отдельные двери, что позволяет работать с одной частью щита без доступа к другим. Отсек слаботочных систем оснащен перфорированными профилями - удобно для прокладки кабелей без дополнительных креплений.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Разделительная перегородка между силовым и слаботочным отсеками предотвращает электромагнитные помехи и исключает контакт высокого потенциала с низковольтными линиями. Порошковое покрытие повышает устойчивость к механическим воздействиям и химическим средам. IP31 обеспечивает базовую защиту от внешних факторов, однако не предназначен для открытой установки на улице или во влажных помещениях.

Преимущества

• Четкая функциональная разбивка на три отсека - упрощает планирование и обслуживание
• Готовые DIN-рейки и монтажная панель снижают время монтажа
• Перфорированные профили в слаботочном отсеке позволяют легко прокладывать кабели без дополнительных крепежей
• Разделительная перегородка гарантирует безопасность и соответствие нормам ПУЭ
• Порошковое покрытие увеличивает долговечность и устойчивость к коррозии

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или запыленной среды
• Не рекомендуется использовать в помещениях с постоянной повышенной влажностью (например, ванные комнаты, подвалы без вентиляции)
• Не содержит внутренней системы вентиляции - при большой плотности компонентов возможен перегрев; требует расчета тепловыделения
• Подходит только для встраивания - не является самонесущим или накладным решением

Примеры использования

• Этажный щит в 9-этажном панельном доме - один корпус на этаж, 5 квартир на щите
• Жилой комплекс с коллективной системой видеонаблюдения и домофонов - слаботочный отсек используем для коммуникаций
• Общественное здание (детский сад, школа): распределение энергии по классам + отдельный канал для сигнализации
• Апартаменты с интеллектуальной системой управления - в одном корпусе собраны счетчики, автоматы и интерфейсы IoT

Практические советы

• При заказе учтите, что корпус уже содержит DIN-рейки - не нужно докупать их отдельно, если не требуется удлинение
• Посадочные размеры корпуса стандартизированы - проверьте глубину ниши перед закупкой, особенно в старых зданиях
• Для слаботочных линий используйте экранированные кабели - перегородка защищает от помех, но не заменяет качественную изоляцию
• При монтаже в бетонную стену используйте анкерные болты, а не дюбели - так надежнее фиксируется массивный корпус
• Не забудьте оставить свободное место вокруг дверей - они должны открываться полностью без препятствий
• ЩЭ-5-Э 36 с слаботочным отсеком слева IP31 от IEK - оптимальный выбор для проектов, где важны порядок, безопасность и срок службы. Артикул ind-mkm43-05-31-e-l - точный идентификатор для закупки.
