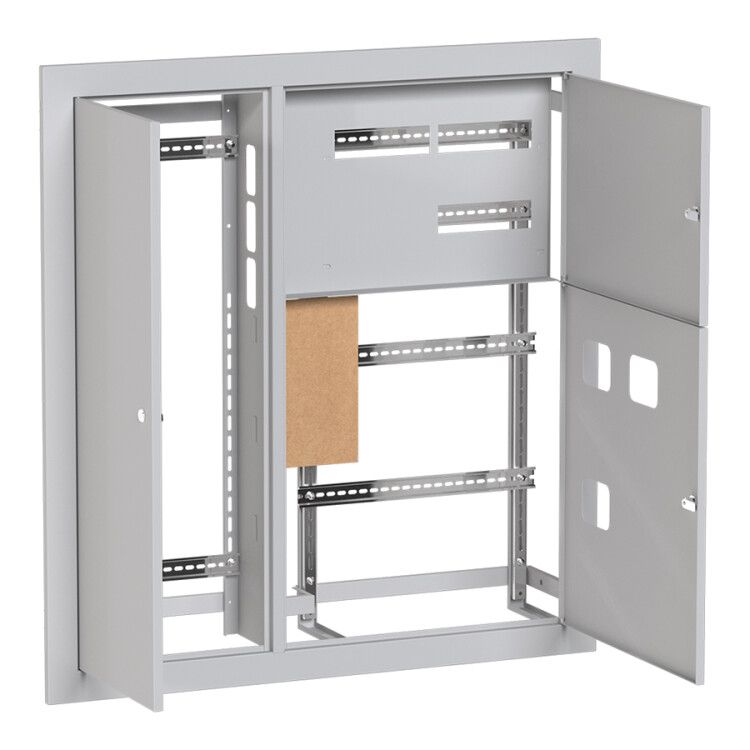

Щит этажный 3 кв. слаботочка слева (1000х950х160) PROxima | mb29-v-3z EKF

Щит этажный 3 квартиры слаботочка слева 1000x950x160 мм от EKF в серии PROxima предназначен для компактного размещения оборудования учёта и распределения электроэнергии по трём квартирам, а также для установки слаботочных систем - телефона, TV, домофона и аналогичных устройств. Корпус выполнен из стали с порошковым покрытием, имеет три двери и застеклённую переднюю панель, что обеспечивает удобство обслуживания и безопасность.

Назначение и область применения

Щит этажный 3 квартиры слаботочка слева 1000x950x160 мм используется в многоквартирных жилых зданиях для централизованного размещения:

• Автоматических выключателей и УЗО по каждой квартире;
• Электросчётчиков (индивидуальных и общедомовых);
• Оборудования слабых токов: модулей связи, усилителей сигнала, маршрутизаторов, терминалов домофона, антенного оборудования.

Раздельная зона для силового и слаботочного оборудования исключает помехи и упрощает диагностику. Щит монтируется внутри помещений - в подъездах, на лестничных клетках, в технических шахтах.

Технические характеристики

• Габариты: 1000×950×160 мм - высокая вместимость для множества автоматов и слаботочных модулей;
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Степень защиты IP31: предохраняет от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды - подходит для сухих внутренних помещений;
• Количество дверей: три - каждая дверь соответствует одной квартире, позволяет организовать доступ по уровням ответственности;
• Защита стеклом: передняя дверь с застеклённым окном - позволяет визуально контролировать положение автоматов без открывания;
• Цвет: серый - сочетается с большинством интерьеров подъездов;
• Гарантия: 60 месяцев - подтверждает надёжность материала и сборки.

Совместимость и монтаж

Щит этажный 3 квартиры слаботочка слева 1000x950x160 мм рассчитан на скрытую установку в стену. Глубина 160 мм достаточна для размещения DIN-рейки с до 48 модулей (по 17,5 мм каждый) и слаботочных платформ. Крепление осуществляется через монтажные отверстия на задней стенке. Подключение проводов - сверху/снизу, с возможностью фиксации гильзами. Обязательно соблюдайте посадочные размеры проёма: минимум 1020×970 мм с запасом на теплоизоляцию и отделку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60439-1. Конструкция исключает случайный контакт с токоведущими частями при закрытой двери. Наличие стекла и трёх отдельных дверей снижает риск несанкционированного доступа. Сертифицирован для эксплуатации в помещениях с нормальной влажностью и температурой от –25C до +40C.

Преимущества

• Разделение силовой и слаботочной зон - снижает уровень ЭМИ и упрощает ремонт;
• Трёхдверная система - даёт возможность управления доступом (например, ЖЭК, управляющая компания, жители);
• Порошковое покрытие - долговечнее обычной краски, не царапается при регулярном обслуживании;
• Фиксированный размер - совместим со стандартными нишами в панельных домах;
• Высокая степень защиты IP31 - оптимальна для подъездов, где нет постоянного воздействия влаги.

Ограничения применения

• Не предназначен для наружной установки - IP31 недостаточно для улицы или сырых мест;
• Не рекомендован для помещений с температурой ниже –25C - материал становится хрупким;
• Не поддерживает взрывозащищённые исполнения - нельзя использовать в промышленных зонах с опасными средами;
• Отсутствуют встроенные системы вентиляции - при большой нагрузке требуется внешний контроль нагрева.

Примеры использования

• Жилой дом типа «хрущёвка» - размещение счётчиков и домофона в одном щите на каждом этаже;
• Новый микрорайон - центральный этажный щит с распределением по 3 квартирам на этаж;
• Апартаменты с интеллектуальной системой - одновременная установка автоматов, Wi-Fi роутера, видеодомофона и IP-камеры;
• Реконструкция старого дома - замена устаревших деревянных щитов на современный металлический корпус EKF PROxima mb29-v-3z.

Практические советы

• Перед монтажом проверьте глубину ниши - 160 мм корпуса требуют минимум 180–200 мм свободного пространства с учётом штукатурки и крепёжа;
• Используйте пластиковые вводы для слаботочных кабелей - они не нарушают экранирование и не вызывают помехи;
• Подпишите каждую дверь (№ квартиры) - это ускорит поиск аварийных участков;
• При использовании в холодных подъездах - предусмотрите минимальный обогрев или тепловые изоляторы;
• mb29-v-3z - единственный вариант в серии PROxima с таким сочетанием трёх дверей и слаботочной зоны; другие модели не имеют застеклённой двери или меньшей глубины.
