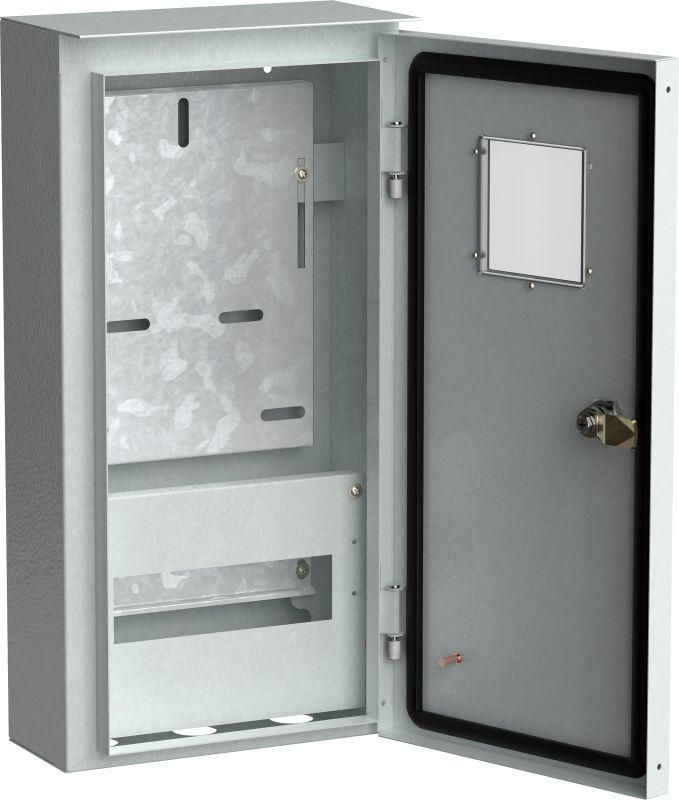

Корпус металлический коттеджный ЩУРн-3/9 (ВхШхГ) 500х250х135мм IP54 | MKM34-N-009-54-ZO TITAN 5 IEK

Корпус металлический коттеджный ЩУРн-3/9 (500х250х135 мм) У1 IP54 от IEK - надежная основа для сборки щита учетно-распределительного в частном доме или коттедже. Артикул mkm34-n-009-54-zo обеспечивает компактное, защищенное и долговечное решение для ввода, учета и распределения электроэнергии до 400 В.

Назначение и область применения

Корпус ЩУРн-3/9 предназначен для установки внутри помещений - в подъездах, на улице под навесом, в технических шкафах. Он служит базой для сборки щита учетно-распределительного, где размещаются автоматические выключатели, УЗО, счетчики электроэнергии и другие модульные устройства. Подходит для однофазных и трехфазных сетей 230/400 В. Часто используется в жилых домах, дачах, коттеджах и малых коммерческих объектах.

Технические характеристики

• Габариты: 500×250×135 мм - позволяет разместить до 9 модулей DIN
• Материал: листовая сталь с порошковым покрытием - прочный, устойчив к механическим повреждениям
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления
• Количество модулей DIN: 9 - хватает для типового набора: вводной автомат, УЗО, несколько групповых автоматов, счетчик
• DIN-рейка: встроена - стандартная рейка 35 мм, совместима со всеми модульными устройствами
• Место под счетчик: есть - специальный отсек для однополюсного или двухполюсного счетчика (например, Меркурий, Эnergomera)
• Цвет: серый - соответствует промышленному дизайну, легко сочетается с другими элементами
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Категория климатического исполнения: У1 - рассчитан на работу при температуре от −40C до +40C в помещениях с нормальной влажностью

Совместимость и монтаж

Корпус ЩУРн-3/9 имеет накладной способ монтажа - крепится болтами к стене через отверстия в задней панели. Для удобства предусмотрены предварительно просверленные отверстия под крепление. Корпус совместим с любыми модульными устройствами, соответствующими стандарту EN 60947-2 и ГОСТ Р 50030.2. Наличие места под счетчик требует учета габаритов конкретной модели - проверьте высоту и ширину перед покупкой. Кабельный ввод осуществляется через два круглых отверстия (диаметром до 28 мм) в нижней части корпуса - можно использовать кабельные вводы или фитинги.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3. Сертифицирован для использования в системах TN-S и TN-C-S. Степень защиты IP54 обеспечивает безопасную эксплуатацию даже в условиях повышенной влажности (например, в подвале или на веранде). Все материалы соответствуют нормам пожаробезопасности - самозатухающие, не поддерживают горение.

Преимущества

• Жесткая стальная конструкция - не деформируется при нагрузках, устойчива к ударным воздействиям
• Встроенная DIN-рейка и место под счетчик - экономят время на сборке, исключают необходимость доп. креплений
• Защита IP54 - позволяет устанавливать в местах с возможным попаданием влаги, не требуя герметичного шкафа
• Серый цвет - маскирует следы окисления и царапины, сохраняет внешний вид дольше
• Поддержка рекомендованного проектного ассортимента - гарантирует соответствие типовым решениям проектировщиков

Ограничения применения

• Не предназначена для установки на улице под открытым небом - IP54 не защищает от прямого дождя или длительного воздействия воды
• Не подходит для помещений с агрессивной средой (высокая концентрация паров кислот, щелочей, солей)
• Ограничен объем - 9 модулей недостаточно для крупных объектов с большим числом групп; для более сложных систем требуется корпус на 12–24 модуля
• Не имеет внутреннего освещения - при работе в темноте потребуется внешнее освещение

Примеры использования

• Главный вводной щит в коттедже: вводной автомат 40 А, УЗО 30 мА, три группы освещения, две группы розеток, счетчик
• Щит на этаже многоквартирного дома: распределение питания между двумя квартирами с учетом отдельного счетчика
• Щит на террасе или в техническом помещении дачи: питание насоса, света, розеток с защитой от перегрузки

Практические советы

• Перед монтажом проверьте посадочные размеры счетчика - некоторые модели имеют увеличенную глубину и могут не поместиться
• Используйте кабельные вводы с резиновыми уплотнителями - они повысят степень защиты и предотвратят провисание кабеля
• При установке в сыром месте (подвал, баня) дополнительно используйте антикоррозийный спрей на крепеж
• Не забудьте оставить свободное пространство вокруг корпуса - минимум 10 см с каждой стороны для доступа и теплоотвода
• Для будущего расширения выбирайте корпус с запасом по модулям - лучше взять 12-модульный, чем потом менять весь щит
