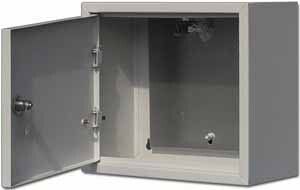

Корпус металлический навесной с монтажной панелью ЩМП-00 IP31 270х210х140 - 30540DEK APC

Корпус металлический навесной с монтажной панелью ЩМП-00 270х210х140 IP31 от DEKraft - это компактный шкаф для сборки распределительных и управляющих щитов в условиях внутренней установки. Артикул 30540dek предназначен для монтажа оборудования с номинальным током до 630 А, обеспечивает надежную фиксацию элементов на задней панели и защищает от случайного доступа благодаря замку.

Назначение и область применения

ЩМП-00 используется для сборки щитов автоматики, управления и распределения электроэнергии в помещениях с контролируемой средой. Подходит для установки в цехах, офисах, жилых домах и других объектах, где требуется компактное решение без необходимости высокой степени защиты от воды и пыли. Применяется в системах освещения, насосов, вентиляции, малых станках и другом оборудовании с током до 630 А.

Технические характеристики

• Габариты: 270×210×140 мм
• Материал корпуса и двери: сталь, толщиной 0,9–1,2 мм
• Монтажная панель: оцинкованная сталь, толщина 1,5 мм
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Номинальный ток: 630 А
• Напряжение: 220 В
• Количество вводов: 6 (3 отверстия диаметром 36 мм - два сверху, одно снизу)
• Количество дверей: одна
• Замок: защелка с ключом
• Цвет: серый (RAL 7032)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C и относительной влажности до 80%
• Способ монтажа: открытая навесная установка

Совместимость и монтаж

ЩМП-00 совместим со всеми типами DIN-рейки, автоматических выключателей, контакторов, реле и других устройств, соответствующих стандартам IEC/EN 60947. Монтажная панель имеет перфорированные отверстия под стандартные крепления. Для установки используются четыре точки крепления на задней стенке - можно закрепить на стене с помощью дюбелей или анкеров. Открытое крепление требует свободного доступа с передней стороны. Кабели заводятся через три круглых отверстия Ø36 мм: два сверху, одно снизу. Отверстия не герметизированы - при необходимости используйте вводные уплотнители самостоятельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 (по классификации IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Наличие двух точек заземления - на двери и корпусе - обеспечивает безопасное подключение системы защитного заземления. Конструкция исключает возможность прикосновения к токоведущим частям при закрытой двери.

Преимущества

• Компактные размеры позволяют использовать вместо крупных щитов серии ЩРНМ там, где важна экономия места
• Оцинкованная монтажная панель устойчива к коррозии и легко крепится
• Замок с ключом предотвращает несанкционированный доступ
• Четко продуманные вводы - удобны для прокладки кабеля без лишних доработок
• Поддерживается рекомендованный проектный ассортимент - совместим с типовыми решениями проектировщиков

Ограничения применения

• Не предназначена для внешней установки - IP31 не защищает от дождя, брызг и пыли в значительном объеме
• Не подходит для помещений с повышенной влажностью выше 80%, а также с агрессивными химическими средами
• Отсутствие встроенных уплотнителей вводов требует самостоятельной герметизации при использовании в пыльных или влажных зонах
• Некомплектный состав - не входят кабельные вводы, клеммы, автоматы, рейки; все оборудование необходимо приобретать отдельно

Примеры использования

• Щит управления насосной станцией в подвале жилого дома
• Распределительный щит освещения на этаже офисного здания
• Автоматика конвейера на легкой промышленной линии
• Управление вентиляционными установками в HVAC-системах

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабели - диаметр 36 мм подходит для труб Ø32 мм или нескольких силовых кабелей сечением до 25 мм2
• При использовании в местах с возможным попаданием влаги - установите вводные уплотнители (например, EPDM-кольца) в отверстия
• Обязательно выполните заземление через болты на корпусе и двери - это требование безопасности
• Не нагружайте монтажную панель тяжелыми устройствами без дополнительной опоры - максимальная нагрузка рассчитана на стандартные DIN-устройства
• ЩМП-00 идеально сочетается с другими изделиями серии DEKraft - используйте одинаковые стиль и цвет для единых решений
