Корпус металлический ЩМП-2-0 (500х400х220) - SQ0905-0060 TDM

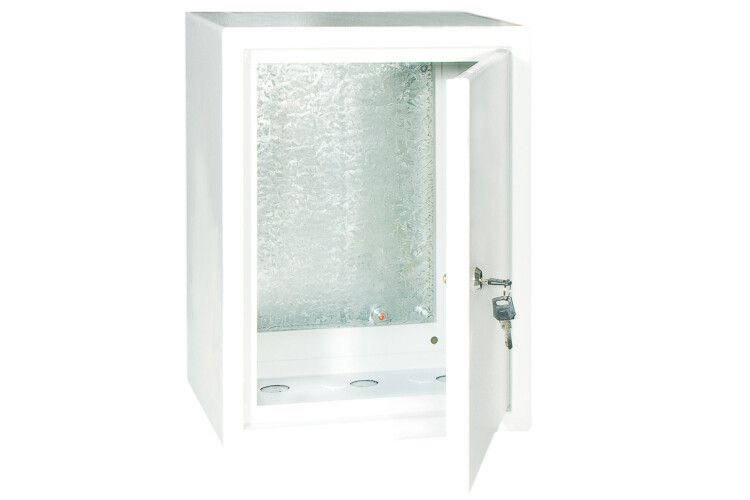

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 от TDM ELECTRIC - это металлический электрощит открытой установки с готовой монтажной платой, предназначенный для компоновки аппаратуры управления и распределения электроэнергии. Артикул sq0905-0060 подходит для условий внутри помещений с умеренной влажностью.

Назначение и область применения

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 используется для сборки электрощитов в помещениях: автоматики, управления, распределения энергии, систем освещения, слаботочных сетей. Подходит для установки на стенах в цехах, офисах, жилых домах, административных зданиях. Не предназначен для наружного монтажа или мест с высокой запылённостью, брызгами воды или агрессивными средами.

Технические характеристики

• Размеры корпуса: 500×400×220 мм (ширина × высота × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Номинальный ток: 400 А - допустимая нагрузка на вводную часть щита
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Толщина двери: 1 мм
• Покрытие: порошковое, текстурированное, серое (RAL 7035)
• Крепление: открытая установка на стену
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Количество кабельных вводов: 4 (готовые отверстия под вводы)
• Количество отверстий для фланцев: 4 (для подключения труб или гофр)
• Наличие замка: да - одноключевой замок для безопасности
• Тип дверцы: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа, дверь
• Монтажная панель: стальная, оцинкованная, толщиной 1,2 мм
• Элемент заземления: есть - точка подключения PE-проводника

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 рассчитан на установку DIN-рейки, клемм, автоматических выключателей, контакторов и других устройств стандартного формата. Монтажная панель имеет перфорацию под крепление оборудования. Для крепления к стене предусмотрены кронштейны - они уже установлены. Открывать дверцу можно снаружи, доступ к внутренним элементам - через снятие замка. Кабельные вводы требуют самостоятельной установки втулок или герметичных вводов - в комплект не входят. Глубина 220 мм позволяет размещать устройства с крупным габаритом, например, частотные преобразователи или модульные ИБП.

Безопасность и стандарты

• Исполнение соответствует требованиям EN 50102 по ударопрочности (IK10)
• Порошковое покрытие обеспечивает антикоррозийную стойкость в условиях сухих помещений
• Оцинкованная монтажная панель снижает риск окисления контактных площадок
• Заземляющий элемент подключается к корпусу - соблюдается требование ПУЭ

Преимущества

• Готовая монтажная панель экономит время на сборке - не требуется сверление отверстий
• Высокая механическая прочность благодаря толстой стали и IK10
• Надёжный замок предотвращает несанкционированный доступ
• Чётко проработанные места для ввода кабелей - четыре отверстия и четыре фланцевых позиции
• Порошковое покрытие устойчиво к царапинам и легче моется, чем краска

Ограничения применения

• Степень защиты IP31 исключает использование во влажных, сырых или наружных условиях - возможна коррозия
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Нет встроенных вводов - необходимо докупать кабельные вводы и уплотнители
• Цвет RAL 7035 отличается от RAL 7032, указанного в описании серии - не используйте для проектов, где важен точный цветовой код
• Толщина двери 1 мм - не рекомендуется для мест с высоким риском повреждения механическими воздействиями

Примеры использования

• Щит управления насосной станцией в подвале здания
• Распределительный щит освещения в офисном этаже
• Пункт питания автоматизированного участка конвейера
• Аппаратный щит системы видеонаблюдения
• Вводно-распределительное устройство (ВРУ) в маломагазине

Практические советы

• Перед монтажом проверьте, что все кабельные вводы подходят по диаметру - отверстия имеют стандартный размер, но не уплотнены
• При использовании в помещениях с повышенной влажностью (например, венткамеры) дополнительно смонтируйте термостатический нагреватель и влагоотвод
• Для удобства обслуживания оставьте минимум 600 мм свободного пространства перед дверцей
• Не забудьте подключить заземляющий проводник к специальному болту на монтажной панели - это обязательное требование
• Щит с монтажной панелью ЩМП-2-0 (500х400х220) IP31 совместим с большинством изделий TDM ELECTRIC - если нужна унификация, выбирайте аксессуары из этой же серии
