Корпус металлический ЩМП-3.2.1-0 (300х210х150) - SQ0905-0050 TDM

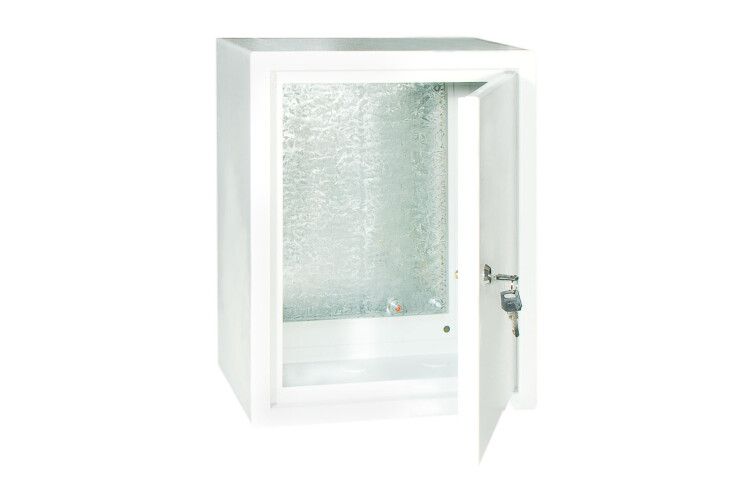

Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) от TDM ELECTRIC предназначен для компактной сборки распределительных устройств в условиях внутренней установки. Корпус из стали с порошковым покрытием обеспечивает прочность и устойчивость к механическим воздействиям, а встроенная монтажная панель упрощает крепление автоматических выключателей и другого оборудования.

Назначение и область применения

Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) используется для сборки электрощитов в помещениях с нормальной влажностью и отсутствием агрессивных сред. Подходит для установки в жилых зданиях, офисах, производственных цехах и на объектах коммунального хозяйства. Применяется для распределения электроэнергии, защиты цепей и монтажа аппаратуры до 400 А. Учитывайте, что степень защиты IP31 не предназначена для открытых площадок или мест с высокой запыленностью.

Технические характеристики

• Номинальный ток: 400 А
• Размеры корпуса: 300×210×150 мм
• Внутренняя глубина: 150 мм
• Толщина стенок корпуса: 1,2 мм
• Толщина двери: 1 мм
• Материал корпуса: сталь
• Покрытие: порошковое, текстурированное, RAL 7035 (серый)
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикальных капель воды
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж
• Количество кабельных вводов: 3
• Количество отверстий для фланцев: 3
• Тип дверцы: одинарная, с замком
• Тип крышки: закрытого типа, дверь
• Способ монтажа: открытая установка

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) совместим с DIN-рейками стандарта EN 60715. Монтажная панель позволяет крепить устройства с помощью саморезов или болтов. Для подключения кабелей используются три предварительно подготовленных ввода - можно дополнительно просверлить отверстия в боковых стенках при необходимости. Установка выполняется на стену с помощью крепежа через отверстия в задней части корпуса. Глубина 150 мм достаточна для установки модульных аппаратов до 8–10 полюсов, но требует проверки габаритов крупных контакторов или преобразователей частоты.

Безопасность и стандарты

• Ударопрочность соответствует стандарту EN 50102 (IK10)
• Конструкция выполнена в соответствии с требованиями к электрощитовым изделиям для внутреннего монтажа
• Порошковое покрытие повышает долговечность и снижает риск коррозии

Преимущества

• Жесткая металлическая конструкция обеспечивает надежную защиту внутренних элементов
• Замок на дверце исключает случайное открывание и повышает безопасность доступа
• Порошковое покрытие RAL 7035 устойчиво к царапинам и легко моется
• Имеются готовые места для кабельных вводов и фланцев - экономят время монтажа
• Высокая ударопрочность IK10 защищает от внешних механических воздействий

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - IP31 не обеспечивает защиту от брызг и пыли
• Не рекомендован для помещений с химически активными испарениями или агрессивной средой
• Внутренний объем ограничен - не подходит для больших силовых щитов с множеством крупных аппаратов
• Цвет RAL 7035 отличается от RAL 7032, указанного в описании производителя; убедитесь, что цветовая спецификация соответствует вашим требованиям

Примеры использования

• Распределительный щит в квартире или офисном помещении
• Щит управления насосной станцией внутри технического помещения
• Локальный щит питания для освещения в подвале
• Контрольный щит для системы вентиляции в административном здании

Практические советы

• Перед монтажом проверьте соответствие габаритов установленных устройств внутреннему объему - 150 мм глубины достаточно для большинства модульных аппаратов, но не для мощных преобразователей
• При использовании кабельных вводов выбирайте герметичные муфты подходящего диаметра - они не входят в комплект
• Для увеличения степени защиты используйте дополнительные уплотнители на дверце - хотя IP31 не предусматривает герметичность, это повысит надежность в пыльных помещениях
• Обращайте внимание на номер цвета RAL 7035 - он отличается от RAL 7032, указываемого в общем описании серии; если нужен именно RAL 7032, выбирайте другую модель
• Щит с монтажной панелью ЩМП-3.2.1-0 (300х210х150) от TDM ELECTRIC - оптимальный выбор для базовой сборки, где важны цена, надежность и скорость монтажа
