Корпус металлический ЩМП-2.3.1-0 IP66 (250х300х150) - SQ0905-0076 TDM

Щит с монтажной панелью ЩМП-2.3.1-0 IP66 (250х300х150) от TDM ELECTRIC предназначен для надёжного размещения электрооборудования в условиях повышенной запылённости, влаги и внешних воздействий. Корпус из стали с порошковым покрытием и степенью защиты IP66 делает этот щит подходящим для уличной установки, а встроенная монтажная панель упрощает сборку распределительных устройств.

Назначение и область применения

Щит с монтажной панелью ЩМП-2.3.1-0 IP66 (250х300х150) используется для сборки электрощитов управления, автоматизации и распределения энергии. Подходит для установки на открытых площадках, в цехах, на объектах ЖКХ, транспорта, промышленных линиях и других местах, где требуется защита от пыли, воды и механических повреждений. Благодаря высокой степени защиты IP66 и ударопрочности IK10, щит можно применять в агрессивных средах, включая зоны с частыми мойками и перепадами температур.

Технические характеристики

• Габариты: 250×300×150 мм (ширина × высота × глубина)
• Номинальный ток: 400 А
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды с любого направления
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Покрытие: текстурированный порошковый состав RAL 7032 (серый), устойчивый к коррозии и выцветанию
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Количество кабельных вводов: 6 линейных отверстий для ввода кабелей
• Количество отверстий для фланцев: 6 - для подключения труб, муфт или переходников
• Тип дверцы: одинарная, закрытого типа, с замком
• Способ монтажа: открытая установка - крепление на стену или опорную конструкцию
• Внутренняя глубина: 150 мм - позволяет разместить модульные устройства до 18–24 модулей (в зависимости от габаритов)

Совместимость и монтаж

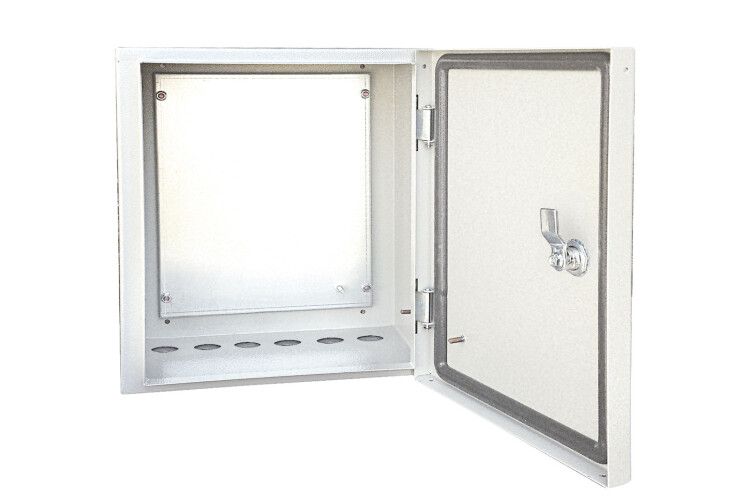

Щит с монтажной панелью ЩМП-2.3.1-0 IP66 (250х300х150) имеет готовую металлическую панель внутри, на которую крепятся DIN-рейки, автоматы, контакторы и другие элементы. Для монтажа используются четыре угловые крепёжные точки на задней стенке. Кабели заводятся через 6 предварительно подготовленных вводов - их можно расширить или переустановить при необходимости. Уплотнители в вводах обеспечивают сохранение класса IP66 после установки. Замок на дверце соответствует требованиям безопасности для доступа персонала. Не рекомендуется использовать для внутреннего монтажа в помещениях с контролируемой средой - здесь лучше выбрать более лёгкие модели без избыточной защиты.

Безопасность и стандарты

• Соответствие стандарту EN 50102 по ударопрочности IK10
• Изготовлен в соответствии с требованиями IEC 62208 для электрощитов
• Порошковое покрытие соответствует нормам устойчивости к химическим и атмосферным воздействиям
• Замок обеспечивает защиту от несанкционированного доступа

Преимущества

• Высокая прочность корпуса из стали - устойчив к деформациям при нагрузках
• Порошковое покрытие RAL 7032 защищает от коррозии даже при постоянном воздействии влаги
• Готовая монтажная панель снижает время сборки - не требует дополнительной установки крепёжной рамы
• 6 вводов и 6 отверстий для фланцев позволяют легко организовать проводку и подключение трубопроводов
• Дверца с замком и плотным уплотнением исключает попадание влаги и пыли при закрытом состоянии

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в воду - IP66 не гарантирует длительное погружение, только струйное воздействие
• Внутренний объём ограничен (150 мм): не подходит для крупных аппаратов шириной более 100 мм или многослойных систем
• Стальной корпус весит больше, чем аналоги из пластиков - требует прочного основания при монтаже
• Работает в температурном диапазоне, указанном производителем; при экстремально низких температурах (< -30C) проверьте эластичность уплотнителей

Примеры использования

• Электрощит управления насосной станцией на улице
• Распределительный пункт на производственной линии с частой мойкой оборудования
• Щит питания автономного освещения в парковой зоне
• Контрольный шкаф для системы автоматизации конвейера в пищевой промышленности
• Аппаратный щит на тепловой пункте с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и размера вводов - используйте уплотнительные кольца, если вводы не совпадают с диаметром кабеля
• При использовании фланцев - выбирайте те же типоразмеры, что и в документации производителя, чтобы не нарушить степень защиты IP66
• Для удобства обслуживания оставьте минимум 600 мм свободного пространства перед дверцей
• При установке на вертикальную поверхность используйте антивибрационные прокладки - особенно вблизи работающих машин
• Щит с монтажной панелью ЩМП-2.3.1-0 IP66 (250х300х150) от TDM ELECTRIC - один из немногих решений в этом формате с сертифицированным покрытием RAL 7032; не заменяйте его на аналоги без проверки устойчивости к UV-лучам
