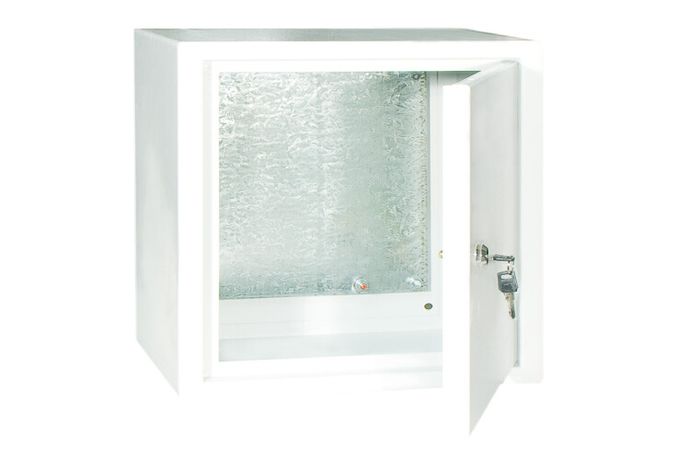

Щит с монтажной панелью ЩМП-3.4.2-0 (300х400х200) IP31 | SQ0905-1011 TDM

Щит с монтажной панелью ЩМП-3.4.2-0 (300х400х200) IP31 от TDM ELECTRIC предназначен для компактной сборки электрощитов в условиях с умеренной запылённостью. Корпус из стали с порошковым покрытием обеспечивает долговечность, а оцинкованная монтажная панель позволяет легко фиксировать оборудование.

Назначение и область применения

Щит с монтажной панелью ЩМП-3.4.2-0 (300х400х200) IP31 используется для установки коммутационных устройств, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для внутренней установки в помещениях с нормальной влажностью - например, в цехах, на объектах ЖКХ, в системах автоматизации. Не рекомендуется для открытых площадок или мест с постоянным воздействием воды и агрессивных сред.

Технические характеристики

• Габариты корпуса: 300×400×200 мм
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь
• Покрытие: текстурированный полиэстеровый порошок
• Монтажная панель: оцинкованная сталь, толщина 1,2 мм
• Элемент заземления: есть, приварен к панели
• Крепление к стене: кронштейн в комплекте
• Петли: усиленные, с оцинкованным шплинтом
• Швы: полностью проварены

Совместимость и монтаж

Щит с монтажной панелью ЩМП-3.4.2-0 (300х400х200) IP31 совместим с DIN-рейками стандарта EN 60715. Монтажная панель имеет перфорацию под стандартные крепления оборудования. Кронштейн позволяет закрепить щит на стене без дополнительных деталей. Для монтажа используйте болты M4–M6. Учитывайте габариты: глубина 200 мм требует свободного пространства перед щитом для открывания дверцы.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Наличие заземляющего элемента на монтажной панели обеспечивает надёжное соединение с контуром заземления. Порошковое покрытие снижает риск возникновения электростатического заряда.

Преимущества

• Оцинкованная монтажная панель устойчива к коррозии и обеспечивает прочную фиксацию оборудования
• Усиленные петли и шплинт повышают срок службы дверцы
• Цельносварной корпус исключает попадание пыли через швы
• Кронштейн в комплекте ускоряет установку
• Порошковое покрытие защищает от механических повреждений и легче моется, чем краска

Ограничения применения

Щит с монтажной панелью ЩМП-3.4.2-0 (300х400х200) IP31 не предназначен для внешней установки, особенно в условиях повышенной влажности, дождя или химически активной среды. Степень защиты IP31 не предохраняет от брызг под углом или струй воды. Также не следует использовать в помещениях с температурой ниже –25 C или выше +50 C без дополнительного теплового контроля.

Примеры использования

• Распределительный щит на участке конвейера в пищевой промышленности
• Щит управления насосной станцией внутри помещением
• Автоматический щит освещения в офисном здании
• Пункт распределения питания для малогабаритных станков

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на панели соответствуют вашему оборудованию - толщина металла 1,2 мм допускает сверление и нарезку резьбы
• Не забудьте подключить заземляющий провод к выводу на панели - это обязательное условие безопасности
• При использовании в пыльных помещениях регулярно протирайте поверхность щита - порошковое покрытие не боится грязи, но скапливаемая пыль может затруднять работу замка
• Щит с монтажной панелью ЩМП-3.4.2-0 (300х400х200) IP31 от TDM ELECTRIC можно заказывать с другими размерами из того же семейства - если нужна большая вместимость, рассмотрите модели ЩМП-3.4.3 и выше
