Корпус металлический ЩМП-4-0 76 УХЛ3 800х600х240 IP31 NO_SIMPLE_STM_SHMP-4-0 ЭРА Б0046706

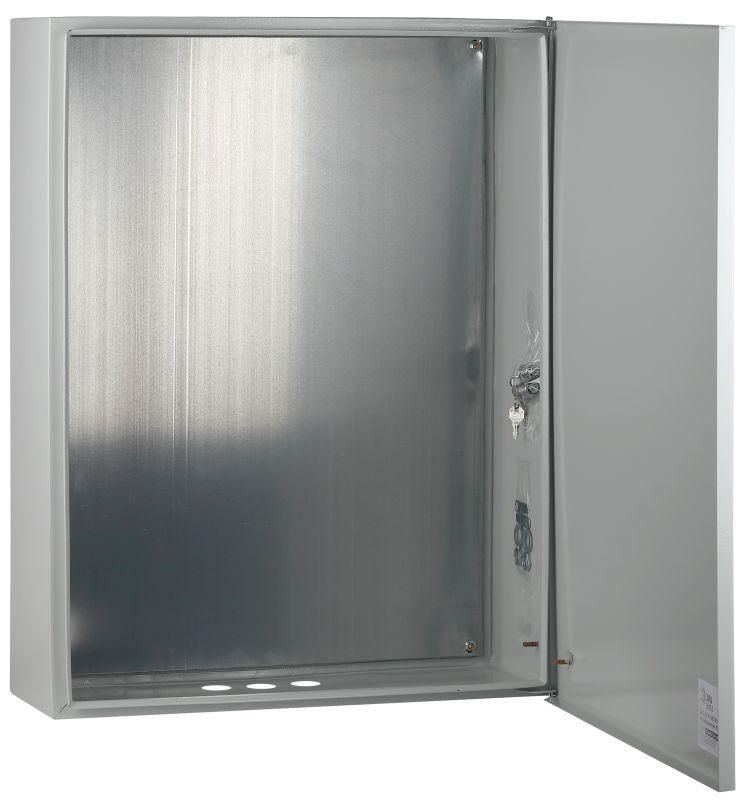

Щит с монтажной панелью металлический ЩМП-4-0 76 УХЛ3 IP31 (800x600x240/250) от бренда ЭРА - это прочный корпус для сборки распределительных устройств в условиях повышенной запылённости и влажности. Артикул б0046706 подходит для монтажа в помещениях с контролируемой средой, где требуется защита от механических повреждений и доступа посторонних.

Назначение и область применения

Щит с монтажной панелью ЩМП-4-0 76 УХЛ3 IP31 используется для размещения коммутационных аппаратов, автоматов, контакторов, реле и других элементов низковольтных систем. Подходит для создания шкафов управления, систем автоматизации, пожарной сигнализации и распределительных пунктов. Применяется в жилых зданиях, промышленных цехах, сельскохозяйственных объектах, спортивных комплексах и на объектах инфраструктуры. Корпус защищает оборудование от пыли, капель воды и случайного прикосновения, но не рассчитан на открытую установку под дождём или в сырых наружных условиях.

Технические характеристики

• Размеры: 800×600×240–250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Импульсная ударостойкость: IK08 - выдерживает удар энергией 5 Дж
• Номинальный ток: 100 А - максимальный допустимый ток через вводы и шины внутри корпуса
• Класс защиты: I - наличие заземляющего контакта на корпусе
• Количество кабельных вводов: 3 - готовые отверстия под гильзы или вводы
• Монтажная панель: оцинкованная сталь, с перфорацией под DIN-рейки
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа - герметичная, без проветривания
• Замок: есть, с двумя ключами
• Способ монтажа: открытая установка - крепится к стене болтами
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с умеренно влажным воздухом

Совместимость и монтаж

Щит с монтажной панелью ЩМП-4-0 76 УХЛ3 IP31 совместим со всеми типами DIN-реек и стандартными модульными аппаратами (автоматы, УЗО, реле). Монтажная панель уже установленна и подготовлена под крепление. Кабельные вводы - негерметичные; для герметизации необходимо использовать дополнительные вводы или термоусадочные муфты. Для установки требуются четыре точки крепления на задней стенке. Не рекомендуется монтировать на поверхности с частыми вибрациями - корпус не имеет виброизоляции. Глубина 240–250 мм позволяет разместить устройства до 22 модулей.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 14254 по степени защиты IP31. Наличие класса защиты I гарантирует заземление корпуса через контактную площадку. Порошковое покрытие не содержит свинца и фталатов. Ударопрочность IK08 соответствует нормам для промышленного оборудования. Гарантия от сквозной коррозии - 15 лет, что подтверждает качество антикоррозийной обработки стали.

Преимущества

• Жёсткая сварная конструкция исключает деформацию при нагрузках
• Оцинкованная монтажная панель устойчива к окислению и легко принимает крепления
• Порошковое покрытие не царапается и сохраняет цвет при длительном использовании
• Замок с двумя ключами обеспечивает контроль доступа
• Высокая степень механической защиты (IK08) снижает риск повреждения при случайных ударах
• Подходит для массового монтажа благодаря унифицированному формату серии ЭРА SIMPLE

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя и струй воды
• Отсутствие встроенных уплотнителей делает невозможным достижение уровня IP54 без доработки
• Только три кабельных ввода - при большем количестве проводов потребуется дополнительное сверление
• Не подходит для помещений с постоянной влажностью выше 90% или конденсацией - возможна коррозия внутренних элементов
• Нет встроенного охлаждения - при высоких тепловыделениях требуется принудительная вентиляция

Примеры использования

• Шкаф управления насосной станцией в жилом доме
• Распределительный щит освещения в спортзале
• Панель автоматики системы пожарной сигнализации в офисном здании
• Контроллер питания конвейера на пищевом предприятии
• Аварийный рубильник в холодильном цехе с умеренным уровнем влажности

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабельные вводы совпадали с местами входа проводов - при необходимости просверлите дополнительные отверстия с соблюдением правил безопасности
• Для увеличения степени защиты до IP54 используйте внешние уплотнители (например, полиуретановые вводы) и герметик на стыках двери
• При установке на стену используйте анкерные болты, особенно если вес оборудования превышает 20 кг
• Не забудьте подключить заземляющий провод к специальному контакту на корпусе - это обязательное условие для класса защиты I
• При хранении до монтажа сохраняйте щит в сухом месте - даже с порошковым покрытием металл чувствителен к длительному воздействию влаги
• Щит с монтажной панелью ЩМП-4-0 76 УХЛ3 IP31 (артикул б0046706) - один из самых популярных вариантов в серии ЭРА SIMPLE; выбирайте его, когда нужна надёжность, а не экстра-защита
