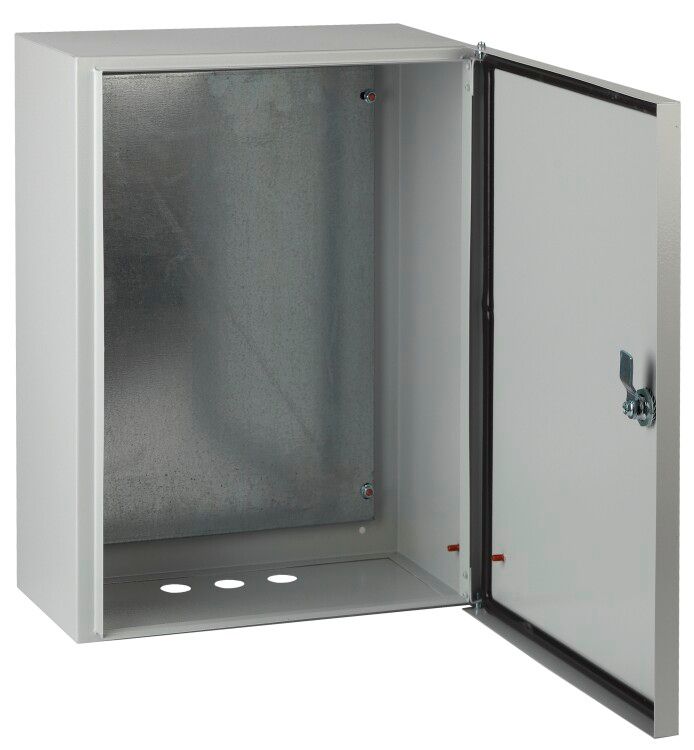

Корпус металлический ЩМП-4-0 76 У2 IP54 (800х650х250) (4) ЭРА - Б0031366

Корпус металлический ЩМП-4-0 76 800х650х250 У2 IP54 от бренда ЭРА - это прочный шкаф для наружной установки, предназначенный для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0031366 соответствует сериям ЭРА и ЭРА SIMPLE, подходит для монтажа в системах распределения энергии, автоматизации и пожарной безопасности.

Назначение и область применения

ЩМП-4-0 76 800х650х250 У2 IP54 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтной аппаратуры. Подходит для установки вне помещений благодаря защите IP54 и уличному исполнению. Области применения: промышленные объекты, ЖКХ, сельское хозяйство, спортивные сооружения, системы пожарной автоматики, узлы управления освещением и вентиляцией.

Технические характеристики

• Размеры: 800×650×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Цвет: RAL 7035 (серый), покрытие - эпоксидно-полиэфирное порошковое
• Наличие замка: да, с двумя ключами
• Монтажная панель: оцинкованная, готова к креплению оборудования
• Кабельные вводы: 3 шт. (для подключения кабелей, без уплотнителей в комплекте)
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Класс защиты: I - требует заземления корпуса
• Номинальный ток: 100 А - максимальный допустимый ток через корпус, не является номиналом для внутренних устройств
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа - плотное прилегание без открытых участков
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Срок сохранения работоспособности: гарантия от сквозной коррозии - 15 лет; гарантийный срок эксплуатации - 3 года

Совместимость и монтаж

ЩМП-4-0 76 800х650х250 У2 IP54 рассчитан на установку внутристанционного оборудования с габаритами, не превышающими внутренние размеры шкафа. Монтажная панель позволяет фиксировать DIN-рейки, устройства с креплением на планку или напрямую на лист. Кабельные вводы - подготовлены под ввод кабеля, но уплотнители и переходники не входят в комплект - необходимо докупить согласно типу провода. Корпус крепится к вертикальной поверхности четырьмя точками - рекомендуется использовать анкерные болты или химические крепежи на бетон/каменную кладку. Нельзя монтировать на деревянные или пластиковые основания без усиления.

Безопасность и стандарты

Изделие соответствует требованиям к классу защиты I - обязательное заземление корпуса через контактную площадку. Конструкция обеспечивает электробезопасность при случайном прикосновении к токоведущим частям благодаря изолирующим свойствам порошкового покрытия и отсутствию доступа к внутренним элементам при закрытой двери. Соответствует нормам для наружных установок в соответствии с ГОСТ Р 51321.1 и ГОСТ 14254. Ударопрочность IK08 соответствует международным стандартам IEC 62262.

Преимущества

• Высокая механическая прочность - сварной стальной корпус выдерживает нагрузки и вибрации
• Долговечное покрытие - порошковая окраска устойчива к УФ-лучам, перепадам температур и агрессивной среде
• Универсальный дизайн - совместим с большинством стандартных устройств на DIN-рейках
• Надежная герметизация - двухкомпонентный полиуретановый уплотнитель двери обеспечивает IP54 даже при длительной эксплуатации
• Гарантия против коррозии - 15 лет, что снижает затраты на обслуживание

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex
• Не защищен от постоянного потока воды или погружения - IP54 не эквивалентен IP66/IP67
• Нет встроенных кабельных вводов с уплотнителями - требуется самостоятельный подбор и монтаж
• Глубина установки 0 мм - нельзя монтировать оборудование, выходящее за плоскость задней стенки
• Номинальный ток 100 А - это предел для самого корпуса, не значит, что все установленные автоматы должны быть на 100 А
• Не подходит для установки в помещениях с агрессивными химическими парами (например, химзаводы, кислотные цеха)

Примеры использования

• Наружный щит управления насосной станцией в сельскохозяйственном комплексе
• Распределительный щит пожарной сигнализации на фасаде многоэтажного дома
• Щит автоматизации освещения на спортивной арене
• Контрольный шкаф для датчиков и реле на промышленном конвейере
• Аварийный щит питания для систем видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и внутреннего объема - при ширине 650 мм и глубине 250 мм не стоит устанавливать крупные преобразователи частоты
• Выбирайте кабельные вводы с уплотнителем под диаметр используемых кабелей (обычно 12–25 мм); лучше взять запасные уплотнители
• Обязательно выполните заземление корпуса через специальную клемму - это требование класса защиты I
• При установке на бетонную стену используйте анкеры M8–M10, чтобы избежать деформации
• Для зимних условий - регулярно проверяйте состояние уплотнителя двери, особенно после оттаивания
• ЩМП-4-0 76 800х650х250 У2 IP54 можно использовать как базу для сборки собственного щита - монтажная панель легко адаптируется под любые схемы
