Корпус металлический ЩМПг-02 250х300х175 IP54 NO_SIMPLE_STM_SHMPg-02_IP54 ЭРА Б0041665

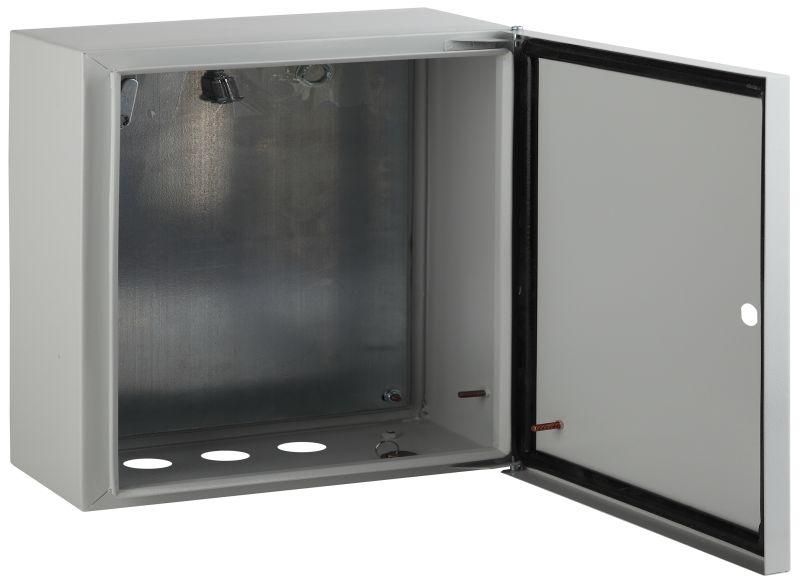

Щит металлический с монтажной панелью ЩМПг-02 250х300х175 IP54 от бренда ЭРА - это прочный, защищённый шкаф для монтажа электрооборудования в условиях повышенной запылённости и влажности. Артикул б0041665 подходит для установки в зданиях, на открытых площадках и в промышленных помещениях.

Назначение и область применения

Щит металлический с монтажной панелью ЩМПг-02 250х300х175 IP54 используется для сборки распределительных устройств, систем автоматизации, пожарной сигнализации и управления. Подходит для установки внутри помещений и на улице благодаря защите IP54. Области применения: жилые и коммерческие здания, промышленные цеха, сельскохозяйственные объекты, спортивные сооружения, объекты инфраструктуры.

Технические характеристики

• Размеры корпуса: 250×300×175 мм
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А
• Количество модулей: 12 (по ширине)
• Количество кабельных вводов: 3 (готовые отверстия под гермовводы)
• Количество отверстий для фланцев: 3 - для подключения труб или гофр
• Тип двери: одинарная, с замком и двумя ключами
• Тип установки: открытая (крепление на стену или опорную поверхность)
• Класс защиты: I - наличие заземляющего контакта
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

Щит металлический с монтажной панелью ЩМПг-02 250х300х175 IP54 совместим с DIN-рейками стандартных типов (TS35/7,5 и TS35/15). Монтажная панель позволяет закрепить автоматы, контакторы, реле и другие устройства. Кабельные вводы и отверстия для фланцев рассчитаны на использование стандартных герметичных вводов (например, M20, G½). Для монтажа требуется минимум инструментов: отвертки, ключи, перфоратор. Установка выполняется на вертикальную плоскость с помощью четырёх крепёжных отверстий в задней стенке. Не требует специальных условий - можно монтировать даже на деревянную или кирпичную стену.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу защиты I - есть надёжное заземление корпуса через контактную планку. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Уплотнитель двери выполнен из двухкомпонентного полиуретана - обеспечивает долговечную герметичность. Соответствует нормам для низковольтного оборудования (ГОСТ Р 51321.1, ГОСТ Р 50030.2). Напряжение работы - до 1000 В переменного тока.

Преимущества

• Высокая механическая прочность: корпус сварной, без болтовых соединений, что снижает риск деформации
• Устойчивость к внешним факторам: IP54 + IK08 позволяют использовать в сыром, пыльном и вибрационном окружении
• Долговечное покрытие: порошковая окраска не трескается, не выгорает, легко моется
• Оцинкованная монтажная панель: не ржавеет, сохраняет точность крепления оборудования
• Простота обслуживания: дверь открывается полностью, доступ ко всем элементам без демонтажа
• Гарантия 15 лет против сквозной коррозии - выше среднего уровня для аналогов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от потока жидкости
• Не рекомендовано применение в агрессивных химических средах (кислоты, щёлочи, растворители)
• Максимальный ток 100 А - нельзя использовать для силовых щитов с нагрузкой выше этого значения
• Количество кабельных вводов - всего три; при большем количестве проводов потребуется доработка (просверливание доп. отверстий)
• Не содержит встроенных терморегуляторов или вентиляции - при высоких температурах внутри необходимо принудительное охлаждение

Примеры использования

• Щит управления насосной станцией на участке сельского хозяйства
• Распределительный щит освещения в подъезде многоквартирного дома
• Корпус системы пожарной сигнализации на складе
• Щит автоматизации конвейера на пищевом производстве
• Аварийный источник питания (АИП) на улице рядом с парковкой

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы были плотно закрыты заглушками - иначе влага и пыль попадут внутрь
• При использовании в холодном климате учтите, что при температуре ниже –25C уплотнитель становится менее эластичным - используйте только при рабочем диапазоне, указанном в паспорте
• Для увеличения числа кабельных входов просверлите дополнительные отверстия с соблюдением радиуса фаски - не делайте острые края, чтобы не повредить изоляцию провода
• При установке на улице выбирайте место с минимальным прямым воздействием дождя - например, под навесом или с козырьком
• Проверяйте затяжку креплений монтажной панели после первого года эксплуатации - возможно ослабление из-за вибраций
• Щит ЭРА SIMPLE ЩМПг-02 250х300х175 IP54 - один из немногих в своей категории с гарантированной антикоррозийной защитой на 15 лет - экономически выгоден при длительной эксплуатации
