Корпус металлический ЩМПг-04 400х300х175 IP54 NO_SIMPLE_STM_SHMPg-04_IP54 ЭРА Б0041666

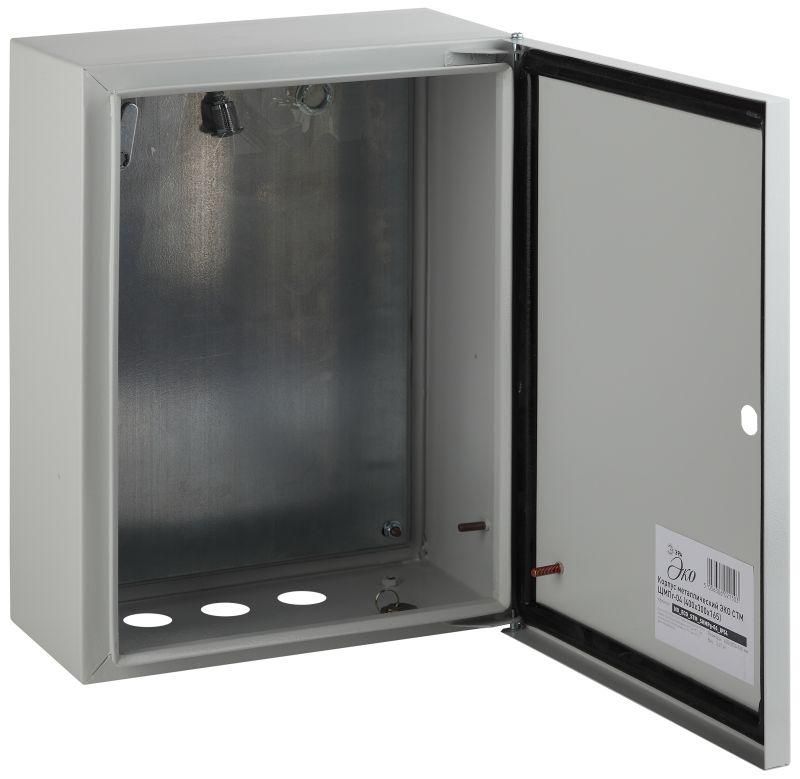

Щит металлический с монтажной панелью ЩМПг-04 400х300х175 IP54 от бренда ЭРА - это надёжный шкаф для монтажа электрооборудования в условиях повышенной запылённости и влажности. Артикул б0041666 подходит для установки в зданиях, на открытых площадках и в промышленных помещениях.

Назначение и область применения

Щит металлический с монтажной панелью ЩМПг-04 400х300х175 IP54 используется для сборки распределительных устройств, систем автоматизации, пожарной сигнализации и управления. Он защищает оборудование от внешних воздействий: пыли, влаги, перепадов температур. Подходит для установки внутри помещений и на улице - благодаря классу защиты IP54 и ударопрочности IK08. Часто применяется в гражданском строительстве, на промышленных объектах, в сельском хозяйстве и на спортивных комплексах.

Технические характеристики

• Размеры: 400×300×175 мм
• Материал корпуса: сталь 08 по ГОСТ 1050-88
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035
• Степень защиты: IP54 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А
• Количество модулей: 12 (по ширине)
• Количество кабельных вводов: 3
• Количество отверстий для фланцев: 3
• Класс защиты: I - требует заземления
• Тип двери: одинарная, с замком и двумя ключами
• Тип крышки: закрытого типа
• Способ монтажа: открытая установка (крепление на стену)
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки
• Количество рядов: один

Совместимость и монтаж

Щит металлический с монтажной панелью ЩМПг-04 400х300х175 IP54 совместим со всеми типами DIN-реек и стандартными автоматическими выключателями, УЗО, реле и другим низковольтным оборудованием. Монтаж выполняется на вертикальную поверхность с помощью болтов через отверстия в задней стенке. Кабельные вводы позволяют провести кабели без дополнительных переходников - можно использовать гофру или трубу подходящего диаметра. Уплотнители двери выполнены из двухкомпонентного полиуретана - обеспечивают герметичность даже при длительной эксплуатации на улице.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электротехнических шкафов: класс защиты I обязывает к обязательному заземлению корпуса. Конструкция исключает доступ к токоведущим частям при закрытой двери. Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям. Гарантия от сквозной коррозии - 15 лет. Гарантийный срок эксплуатации - 1 год.

Преимущества

• Жёсткая сварная конструкция корпуса - минимальная деформация при нагрузке
• Оцинкованная монтажная панель - долговечность и удобство крепления оборудования
• Высокая степень защиты IP54 + IK08 - работает в сложных условиях
• Порошковое покрытие - устойчиво к царапинам, UV-лучам и агрессивной среде
• Замок с двумя ключами - безопасность и контроль доступа
• Универсальный формат - подходит для любых задач распределения и автоматизации

Ограничения применения

Щит металлический с монтажной панелью ЩМПг-04 400х300х175 IP54 не предназначен для установки в местах постоянного контакта с прямым потоком воды (например, под душем или рядом с мойками). Также не рекомендован для взрывоопасных зон - он не имеет взрывозащиты. Номинальный ток 100 А ограничен - не подходит для крупных силовых щитов выше этого значения. Открытый способ монтажа требует наличия прочной опорной поверхности - нельзя крепить на гипсокартон или деревянные конструкции без усиления.

Примеры использования

• Распределительный щит на входе в многоквартирный дом
• Щит управления насосной станцией на участке
• Панель автоматизации освещения на спортивном объекте
• Шкаф пожарной сигнализации на лестничной клетке
• Контрольный щит для системы вентиляции на производстве

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей и размера вводов - используйте кабельные вводы с уплотнением, чтобы сохранить IP54
• Обязательно заземлите корпус через контактную пластину - это требование класса защиты I
• Не забудьте про тепловой режим: при установке на улице в жарком климате учитывайте нагрев внутри шкафа - возможно потребуется принудительная вентиляция
• При использовании в холодных регионах - проверьте работу замка при минусовых температурах; уплотнитель рассчитан на широкий диапазон, но при экстремальных значениях возможна потеря эластичности
• Артикул б0041666 - это часть серии ЭРА SIMPLE. Если нужен аналог с другими цветами (RAL 3000), уточните наличие в каталоге
