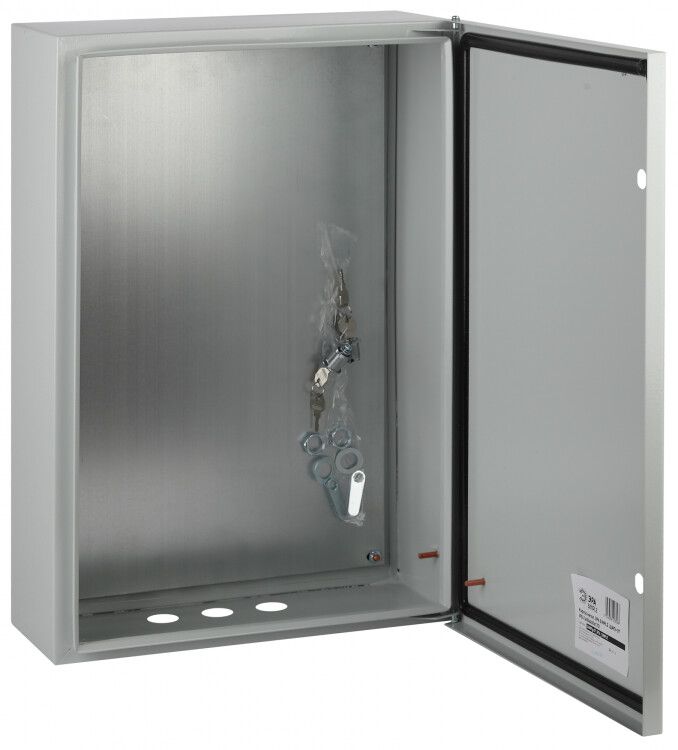

Корпус металлический ЩМПг-07 600х400х175 IP54 SHMPg-07_IP54_SIMPLE ЭРА Б0047696

Корпус металлический ЩМПг-07 600х400х175 IP54 У2 серый от бренда ЭРА - это прочный металлокорпус с монтажной панелью, предназначенный для защиты электрооборудования в условиях повышенной влажности, запыленности и перепадов температур. Артикул б0047696 подходит для установки как внутри зданий, так и на открытых площадках.

Назначение и область применения

ЩМПг-07 используется для сборки распределительных щитов, устройств автоматизации, систем пожарной сигнализации и управления. Корпус защищает внутреннее оборудование - автоматы, контакторы, реле, контроллеры - от внешних воздействий. Подходит для применения в гражданском строительстве, на промышленных объектах, в сельском хозяйстве, на спортивных комплексах и других местах с агрессивной средой.

Технические характеристики

• Размеры: 600×400×175 мм
• Материал корпуса: сталь 08 пс ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Импульсная ударопрочность: IK08 - выдерживает удар энергией до 1 Дж
• Цвет: серый (RAL 7035)
• Покрытие: эпоксидно-полиэфирное порошковое, антикоррозийное
• Класс защиты: I - требует заземления
• Номинальный ток: 100 А - допустимая нагрузка на входную цепь
• Тип крышки: закрытого типа, одинарная дверь
• Замок: есть, в комплекте два ключа
• Монтажная панель: оцинкованная, готова к креплению оборудования
• Кабельные вводы: три подготовленных отверстия под герметичные вводы
• Условия эксплуатации: У2 - для умеренного климата, без конденсации

Совместимость и монтаж

ЩМПг-07 рассчитан на открытую установку - крепится к стене или опоре болтами через фланцы. Монтажная панель позволяет легко фиксировать DIN-рейки, устройства и провода. Кабельные вводы не имеют встроенных уплотнителей - необходимо использовать отдельные герметичные вводы подходящего диаметра. Размеры корпуса позволяют разместить до 36 модулей на DIN-рейке (при использовании стандартных устройств шириной 17,5 мм). Глубина установки равна 175 мм - учтите этот параметр при планировании места монтажа.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надежное заземление корпуса. Порошковое покрытие и уплотнители обеспечивают соответствие степени защиты IP54. Гарантия от сквозной коррозии - 15 лет. Гарантийный срок эксплуатации - 1 год с момента установки.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при механическом воздействии
• Высокая степень защиты IP54 + IK08 - надежная работа даже в сыром и пыльном воздухе
• Оцинкованная монтажная панель - долговечность и удобство сборки
• Порошковое покрытие - устойчиво к химическим веществам, UV-лучам и царапинам
• Замок с двумя ключами - контроль доступа к оборудованию
• Подходит для наружной установки - не требует дополнительного кожуха

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от потока жидкости
• Не рекомендован для установки в помещениях с агрессивными газами (например, хлор, серная кислота)
• Нулевой показатель глубины установки означает, что внутренние элементы должны располагаться в пределах 175 мм от передней стенки
• Кабельные вводы не входят в комплект - требуется самостоятельная покупка уплотнителей
• Не подходит для установки в взрывоопасных зонах - отсутствует взрывозащита Ex

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит освещения на территории парковки
• Корпус для системы пожарной сигнализации в подвале
• Шкаф автоматизации конвейера на пищевом предприятии
• Устройство управления тепловой завесой на входе в торговый центр

Практические советы

• Перед монтажом проверьте совпадение размеров кабельных вводов с вашими шлангами или муфтами - используйте вводы с резьбой M20 или G½
• Обязательно выполните заземление корпуса через контактную пластину - это требование класса защиты I
• При установке на улице направьте дверцу вниз, чтобы исключить скапливание влаги на уплотнителе
• Не затягивайте болты крепления слишком сильно - это может повредить порошковое покрытие
• Для работы в холодном климате убедитесь, что температура не ниже -25C - указано в исполнении У2
• Артикул б0047696 - часть серии ЭРА SIMPLE; аналоги из серии ТМ ЭРА имеют те же размеры, но отличаются отделкой и комплектацией
