Корпус металлический ЩМПг-03 360x300x175 IP54 SHMPg-03_IP54_SIMPLE ЭРА Б0047693

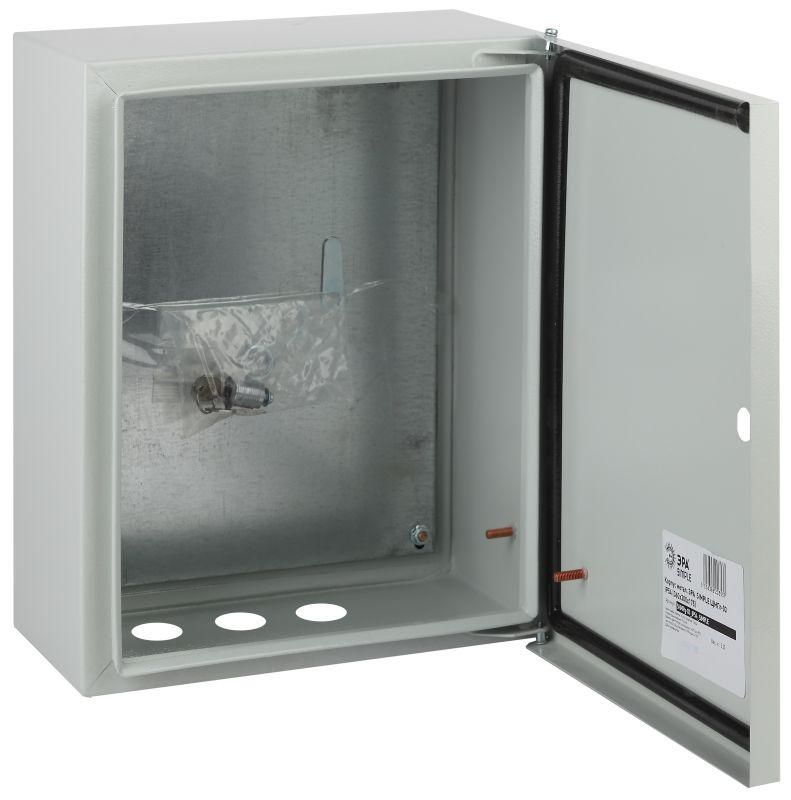

Щит металлический с монтажной панелью ЩМПг-03 от бренда ЭРА (артикул б0047693) — это защищённый корпус для размещения электрооборудования в условиях повышенной влажности, запылённости или открытых площадках. Металлическая конструкция с порошковым покрытием и монтажной панелью обеспечивает долговечную работу устройств управления и автоматики.

Назначение и область применения

Щит металлический с монтажной панелью ЩМПг-03 используется для сборки и защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, модулей автоматизации, устройств пожарной сигнализации и мультимедийных систем. Подходит для установки внутри помещений и на улице благодаря защите IP54. Применяется в жилой и коммерческой недвижимости, на промышленных объектах, в сельском хозяйстве, на спортивных сооружениях и других местах, где требуется надёжная защита от внешних факторов.

Технические характеристики

• Размеры корпуса: 360×300×175 мм
• Степень защиты: IP54 — защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Номинальный ток: 100 А — допустимая нагрузка на входную цепь
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый)
• Ударопрочность: IK08 — выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Количество кабельных вводов: 3 шт. — для подключения проводов и кабелей
• Класс защиты: I — заземление корпуса обязательно через PE-проводник
• Тип двери: одинарная, открывается на петлях
• Наличие замка: да, с двумя ключами
• Способ монтажа: открытая установка — крепится болтами к стене или опоре
• Монтажная панель: оцинкованная сталь, готова к креплению DIN-рейки и оборудования
• Исполнение: У2 — для работы при температуре от −25°C до +40°C
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

Щит металлический с монтажной панелью ЩМПг-03 совместим с любым оборудованием, установленным на DIN-рейке (например, автоматы, УЗО, реле времени). Кабельные вводы рассчитаны на диаметр до 16 мм — перед монтажом проверьте соответствие сечения кабеля и размера вводов. Для фиксации используйте четыре отверстия на задней стенке. Обязательно выполните заземление корпуса по классу I. Установка возможна на вертикальные поверхности: стены, опоры, рамы. Не рекомендуется монтаж на поверхности с частыми механическими воздействиями выше уровня IK08.

Безопасность и стандарты

Щит соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I требует обязательного подключения защитного заземления (PE). Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Уплотнитель двери выполнен из двухкомпонентного полиуретана — обеспечивает сохранение степени защиты IP54 даже после длительной эксплуатации. Соответствует нормам ГОСТ Р 51321.1 и ГОСТ Р 50030.2.

Преимущества

• Жесткий сварной корпус — минимальная деформация при транспортировке и монтаже
• Оцинкованная монтажная панель — устойчивость к коррозии, удобство крепления оборудования
• Порошковое покрытие — долговечность, устойчивость к перепадам температур и химическим воздействиям
• Высокая степень защиты IP54 — позволяет использовать на улице, в сырых помещениях, на производствах
• Встроенный замок — безопасность от несанкционированного доступа
• Гарантия 15 лет против сквозной коррозии — снижение затрат на обслуживание

Ограничения применения

• Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не подходит для постоянного погружения в воду — IP54 не гарантирует герметичность при напорном потоке или подтоплении
• Температурный диапазон ограничен: ниже −25°C и выше +40°C — возможна потеря герметичности уплотнителей
• Кабельные вводы — только три, при необходимости большего числа потребуется доработка (просверливание отверстий с использованием подходящих вводов)
• Не содержит встроенного освещения или терморегулятора — эти элементы устанавливаются дополнительно

Примеры использования

• Распределительный щит на этаже многоквартирного дома — защита автоматов и УЗО от пыли и влаги
• Щит управления насосной станцией на улице — защита от дождя и пыли
• Панель пожарной сигнализации в подвале — устойчивость к сырости и коррозии
• Автоматизация конвейера на пищевом предприятии — защита от брызг воды и моющих средств
• Система видеонаблюдения на территории спорткомплекса — защита контроллеров и сетевых устройств

Практические советы

• Перед монтажом проверьте, что все кабели имеют достаточный радиус изгиба — не перегибайте провода в вводах
• При установке на улице выбирайте место с хорошим дренажом — не располагайте щит в низинах, где собирается вода
• Проверяйте плотность прилегания двери — уплотнитель должен равномерно сжиматься, иначе нарушается IP54
• Для увеличения числа кабельных вводов используйте дополнительные вводы того же типоразмера — не делайте отверстия без учёта герметизации
• При работе в холодных регионах зимой — убедитесь, что внутри щита нет конденсата; можно установить нагревательный элемент (если предусмотрено проектом)
• При замене оборудования — отключите питание, так как щит не имеет встроенных рубильников
