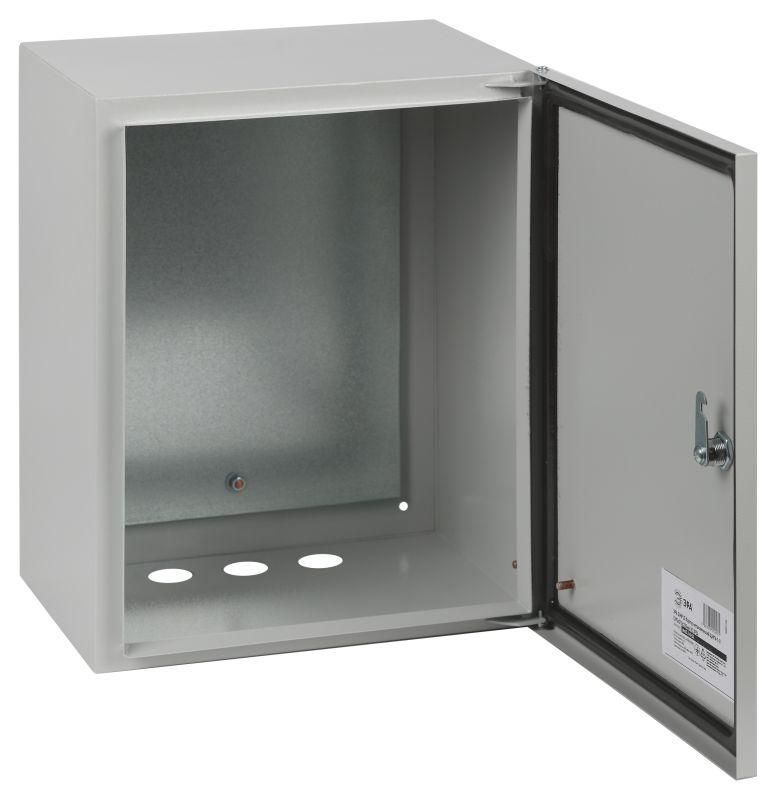

Корпус металлический SIMPLE ЩМПг-1-0 (395х310х220мм) IP54 У2 Эра Б0057148

Корпус металлический ЩМПг-1-0 с монтажной панелью (395х310х220 мм) IP54 У2 от бренда ЭРА - это готовый монтажный щит для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0057148 подходит для сборки щитов управления, автоматики и распределительных устройств в промышленных и бытовых сетях.

Назначение и область применения

ЩМПг-1-0 используется для размещения и защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, модулей автоматизации, счетчиков и других элементов. Подходит для установки внутри помещений и на улице благодаря защите IP54 и уличному исполнению. Часто применяется в:

• промышленных цехах и на конвейерах;
• системах пожарной безопасности;
• жилых и общественных зданиях (подъезды, насосные станции);
• сельскохозяйственных объектах и спортивных сооружениях.

Технические характеристики

• Размеры корпуса: 395×310×220 мм
• Материал: сталь с порошковым покрытием (RAL 7035, серый)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А - допустимая нагрузка на вводной кабель
• Класс защиты: I - требует заземления корпуса
• Количество кабельных вводов: 3 - для подключения проводов
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки
• Тип двери: одинарная, с замком и двумя ключами
• Способ монтажа: открытая установка на стену или опорную поверхность
• Гарантия от коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

ЩМПг-1-0 совместим с любыми стандартными DIN-рейками и оборудованием до 100 А. Монтаж выполняется на вертикальную поверхность с помощью болтов или саморезов через отверстия в боковых стенках. Кабельные вводы рассчитаны на диаметр до 16 мм - для большего сечения потребуется доработка. Уплотнители двери выполнены из полиуретана - обеспечивают герметичность без дополнительной герметизации. Перед установкой проверьте соответствие глубины корпуса (220 мм) габаритам установленного оборудования.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Конструкция исключает доступ к токоведущим частям при закрытой двери. Наличие класса защиты I обязывает выполнять надежное заземление корпуса через отдельный контакт. Порошковое покрытие не содержит свинца и фталатов, безопасно для эксплуатации в помещениях с людьми.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при механических нагрузках
• Оцинкованная монтажная панель - долговечность и устойчивость к коррозии
• Высокая степень защиты IP54 + IK08 - работает даже в сыром и запыленном воздухе
• Замок с двумя ключами - контроль доступа к оборудованию
• Порошковое покрытие - устойчиво к химическим веществам и UV-излучению
• Универсальный форм-фактор - легко адаптируется под разные схемы

Ограничения применения

• Не предназначена для взрывоопасных зон (не имеет взрывозащиты Ex)
• Нельзя использовать в постоянном погружении в воду - IP54 не гарантирует герметичность при длительном контакте с жидкостью
• Максимальный ток 100 А - не подходит для силовых щитов выше этого значения
• Только открытая установка - нельзя встраивать в стены или пол
• Кабельные вводы - только три штуки; при необходимости больше - требуется сверление

Примеры использования

• Щит управления насосной станцией на даче - защита от сырости и перепадов температур
• Распределительный щит в подвале многоэтажного дома - защита от пыли и случайного доступа
• Автоматизация конвейера на пищевом предприятии - устойчивость к мойкам и влажной среде
• Система пожарной сигнализации на парковке - надежная работа при колебаниях температуры

Практические советы

• Перед монтажом проверьте, что оборудование поместится в глубину 220 мм - особенно важно для крупных модулей
• При использовании в холодном климате убедитесь, что вода не будет застаиваться на крышке - она не имеет водоотвода
• Для увеличения числа кабельных вводов используйте подходящие переходники или просверлите отверстия с последующей герметизацией
• Обязательно подсоедините заземляющий провод к специальному контакту на корпусе - это требование класса защиты I
• ЩМПг-1-0 - часть серии ЭРА SIMPLE; другие модели этой серии имеют аналогичные решения, но другие размеры - выбирайте по объему оборудования
