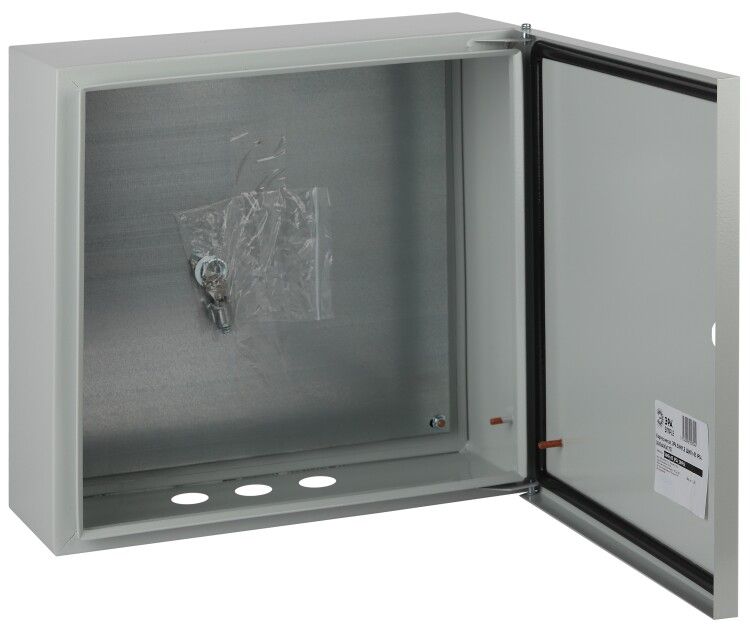

Корпус металлический ЩМПг-05 (400x400x175) IP54 У2 серый SIMPLE - Б0047694 ЭРА

Корпус навесной металлический ЩМПг-05 IP54 400x400x175 серый от бренда ЭРА - это прочный, защищённый ящик для монтажа электрооборудования в условиях открытой установки. Артикул б0047694 подходит для использования в помещениях и на улице, где требуется защита от пыли, влаги и механических повреждений.

Назначение и область применения

Корпус ЩМПг-05 IP54 предназначен для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтной системы. Он используется там, где важна защита от внешних факторов: в системах распределения электроэнергии, автоматизации технологического оборудования, пожарной сигнализации, управлении освещением и вспомогательными системами.

Области применения: промышленные цеха, объекты гражданского строительства, сельскохозяйственные сооружения, спортивные комплексы, уличные распределительные пункты, подъезды зданий, насосные станции.

Технические характеристики

• Размеры: 400×400×175 мм - компактный формат для ограниченного пространства
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь 08 пс ГОСТ 1050-88 - прочная, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 (серый) - устойчиво к выцветанию, химическим воздействиям и коррозии
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, можно доработать под нужный диаметр
• Наличие монтажной панели: да - оцинкованная стальная панель для фиксации DIN-рейки и оборудования
• Тип двери: одинарная - открывается на шарнирах, плотно закрывается
• Наличие замка: да - позволяет запирать корпус для предотвращения несанкционированного доступа
• Класс защиты: I - требует подключения к заземлению
• Номинальный ток: 100 А - максимальный допустимый ток через корпус, не относится к току защитных аппаратов внутри
• Уличное исполнение: да - рассчитан на постоянную эксплуатацию вне помещений
• Тип крышки: закрытого типа - герметичная конструкция с уплотнителем
• Способ монтажа: открытая установка - крепление на стену болтами или анкерами
• Количество модулей: 0 - не содержит внутреннего оборудования, только корпус
• Глубина установочная: 0 мм - не предусмотрена внутренняя глубина для монтажа, всё определяется габаритами корпуса

Совместимость и монтаж

Корпус ЩМПг-05 совместим с любыми стандартными DIN-рейками и оборудованием, которое крепится на них. Монтажная панель выполнена из оцинкованной стали - её можно использовать напрямую или дополнительно укрепить.

Для установки потребуются: дрель, свёрло по металлу, болты M6–M8, анкеры (при креплении на бетон/кирпич). Кабельные вводы имеют резьбу G½" - подходят стандартные кабельные вводы с резьбой. Уплотнитель - двухкомпонентный полиуретановый, не требует замены при правильном монтаже.

Не рекомендуется монтировать корпус в местах с постоянным струйным потоком воды или под прямыми солнечными лучами более 8 часов в день - это снижает долговечность покрытия.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает подключать корпус к контуру заземления - это обязательное условие для исключения опасности поражения током. Порошковое покрытие не проводит ток и не создаёт риска возникновения поверхностных токов утечки.

Изделие прошло проверку на ударопрочность IK08 и степень защиты IP54, что подтверждает соответствие международным нормам IEC 62208 и ГОСТ Р 51317.1.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Долговечное порошковое покрытие - гарантия от сквозной коррозии 15 лет
• Универсальный дизайн - подходит как для слаботочных, так и для силовых систем
• Простота сборки: монтажная панель уже установленна, не нужно крепить её самостоятельно
• Надёжный уплотнитель обеспечивает сохранение степени защиты IP54 даже после многократного открывания двери
• Запираемая дверь - безопасность для персонала и целостность оборудования

Ограничения применения

• Не предназначено для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не подходит для установки в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Не является герметичным - не применяется для погружения в воду или длительного воздействия струйной воды
• Не имеет встроенных терморегуляторов или вентиляции - при высоких температурах окружающей среды возможен перегрев оборудования внутри
• Нулевой показатель глубины установочной - нельзя использовать как основу для монтажа глубоких устройств без дополнительных кронштейнов

Примеры использования

• Уличный щит управления освещением парковки
• Распределительный щит на входе в многоэтажный дом
• Щит пожарной сигнализации в подвале торгового центра
• Контрольный пункт для насосной станции на сельхозобъекте
• Автоматизация конвейера на пищевом производстве

Практические советы

• Перед монтажом проверьте, чтобы кабельные вводы были правильно выбраны по диаметру - используйте переходники, если нужны другие размеры
• При установке на вертикальную поверхность соблюдайте угол наклона не менее 5° - это предотвратит скопление воды на крышке
• Подключите корпус к заземляющему контуру обязательно - это требование класса защиты I
• Не забудьте оставить свободное место вокруг корпуса для обслуживания и теплоотвода
• При использовании в холодном климате учтите, что уплотнитель становится жёстче ниже –20C - периодически проверяйте его состояние
• Артикул б0047694 - это именно корпус; оборудование внутри необходимо заказывать отдельно
