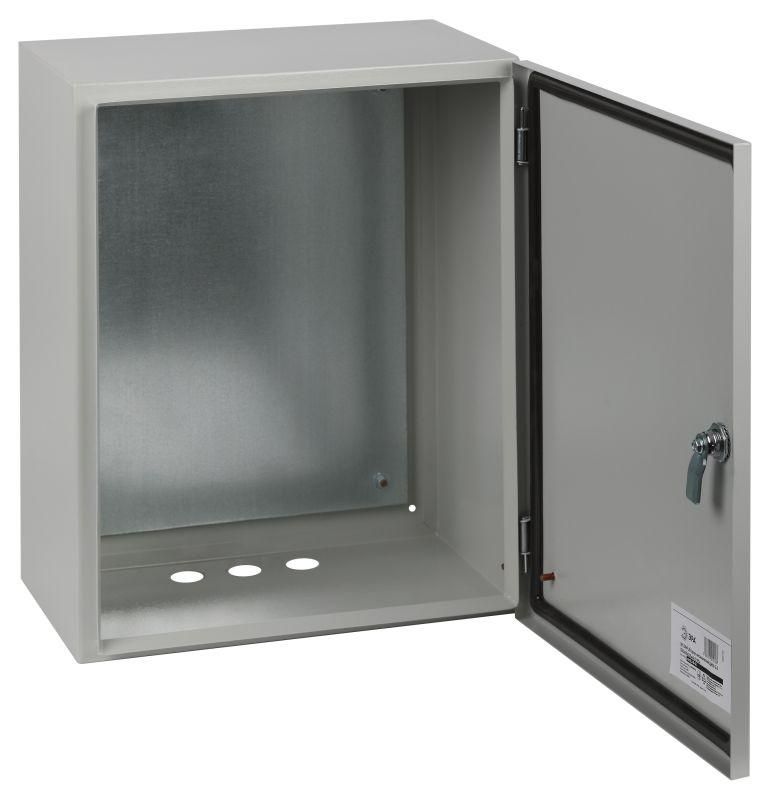

Корпус металлический с монтажной панелью ЩМПг-2-0 stmS.2-0-54 (500х400х220мм) IP54 У2 ЭРА SIMPLE - Б0057149

Корпус металлический с монтажной панелью ЩМПг-2-0 У2 IP54 (500х400х220 мм) от бренда ЭРА - это защищённый шкаф для монтажа электрооборудования в условиях повышенной влажности, запылённости или открытой площадки. Артикул б0057149 подходит для установки в системах распределения энергии, автоматизации и пожарной сигнализации.

Назначение и область применения

Корпус ЩМПг-2-0 У2 IP54 используется для размещения коммутационных аппаратов, автоматов, контакторов, реле и других элементов низковольтной электросистемы. Подходит для установки внутри помещений и на улице - например, на фасадах зданий, в подъездах, на производственных участках, в теплицах, спорткомплексах и на объектах ЖКХ. Обеспечивает защиту от внешних факторов, сохраняя работоспособность оборудования даже при перепадах температур и осадках.

Технические характеристики

• Размеры: 500×400×220 мм (Ш×Г×В)
• Материал корпуса: сталь с порошковым покрытием RAL 7035
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Индекс ударопрочности: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Номинальный ток: 100 А - допустимый ток через вводные кабели и шины внутри корпуса
• Количество кабельных вводов: 3 - готовые отверстия для прохода кабелей, требуют установки соответствующих вводов
• Количество отверстий для фланцев: 3 - предназначены для крепления фланцевых устройств (например, переходных муфт)
• Тип двери: одинарная, с замком
• Замок: есть, в комплекте два ключа
• Монтажная панель: оцинкованная сталь, с возможностью крепления DIN-рейки и оборудования болтовым способом
• Класс защиты: I - наличие заземляющего контакта на корпусе
• Способ монтажа: открытая установка - крепится к стене или опоре
• Цвет: RAL 7035 (серый каменный)

Совместимость и монтаж

Корпус ЩМПг-2-0 У2 IP54 совместим с любым оборудованием, рассчитанным на DIN-рейку или крепление на плоскую поверхность. Монтажная панель позволяет легко фиксировать автоматы, реле, преобразователи частоты и другие устройства. Для герметизации кабельных вводов необходимо использовать подходящие вводы (не входят в комплект). Крепление осуществляется на стену с помощью анкеров или саморезов - корпус имеет подготовленные отверстия для крепежа. Установка возможна на вертикальную поверхность, исключающую контакт с грунтом и постоянным намоканием.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I гарантирует надёжное заземление корпуса. Порошковое покрытие повышает электрическую изоляцию и снижает риск поражения током. Уплотнитель двери выполнен из полиуретана - он не трескается при низких температурах и сохраняет герметичность. Гарантия от сквозной коррозии - 15 лет благодаря антикоррозийному покрытию и оцинкованной монтажной панели.

Преимущества

• Жесткая сварная конструкция корпуса - устойчив к деформациям и механическим нагрузкам
• Оцинкованная монтажная панель - не ржавеет, долговечна, удобна для крепления оборудования
• Порошковое покрытие RAL 7035 - устойчиво к УФ-лучам, химическим веществам и царапинам
• Замок с двумя ключами - обеспечивает безопасный доступ и контроль
• Высокая степень защиты IP54 + IK08 - подходит для сложных условий эксплуатации
• Произведено из российской стали - соответствие нормам качества и доступность запчастей

Ограничения применения

• Не предназначен для установки в помещениях с взрывоопасными газами или пылью - не имеет взрывозащиты
• IP54 не обеспечивает полную герметичность - нельзя погружать в воду или мыть под сильным напором
• Номинальный ток 100 А - не подходит для крупных силовых щитов выше этого значения
• Кабельные вводы не установлены - требуется самостоятельная закупка и монтаж вводных уплотнителей
• Не рекомендован для установки в местах с постоянным прямым контактом с маслом, кислотами или растворителями

Примеры использования

• Щит управления насосной станцией на дачном участке
• Распределительный щит на фасаде многоквартирного дома
• Контроллер автономной системы пожарной сигнализации в офисе
• Щит автоматизации вентиляции в холодильной камере
• Распределительный пункт на территории сельскохозяйственного комплекса

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина корпуса 220 мм должна позволять свободно разместить все оборудование с учётом проводов
• Используйте кабельные вводы с резьбой M20 или M25 - они наиболее распространены и совместимы с этими отверстиями
• При установке на улице направляйте дверцу так, чтобы она не открывалась против ветра - это продлит срок службы уплотнителя
• Для увеличения степени защиты можно дополнительно установить терморегулятор или нагреватель внутри корпуса
• Артикул б0057149 - это часть серии ЭРА SIMPLE; аналогичные модели с другими размерами и степенями защиты также доступны в каталоге
