Корпус металлический ЩМП-1-0 76 У2 IP54 (395х310х220) (36) ЭРА - Б0030164

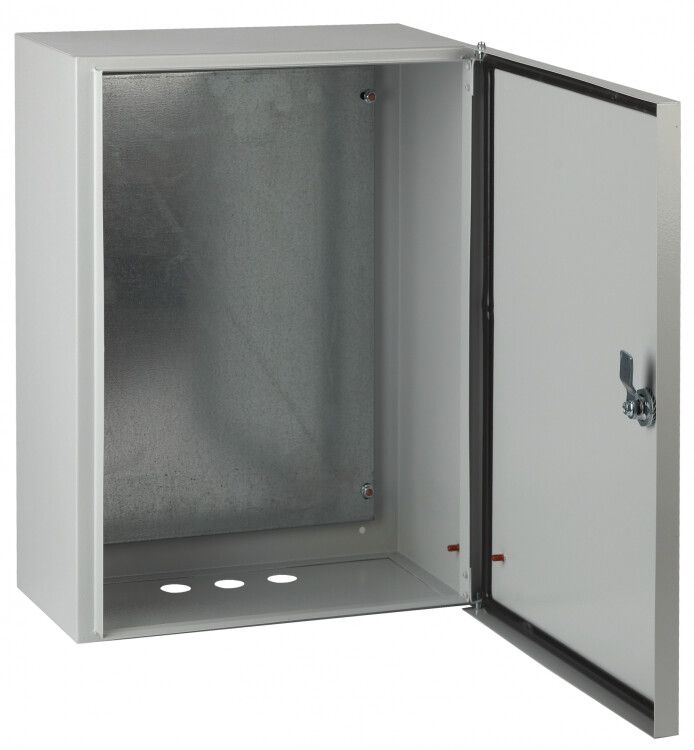

Корпус металлический ЩМП-1-0 76 У2 IP54 (395х310х220) от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для установки в зданиях и на открытых площадках, обеспечивает защиту от внешних воздействий и удобство обслуживания. Артикул б0030164 соответствует сериям 55 Корпуса и боксы.

Назначение и область применения

ЩМП-1-0 76 У2 IP54 используется для сборки распределительных щитов, систем автоматизации, пожарной сигнализации и управления. Предназначен для защиты низковольтного оборудования - автоматов, контакторов, реле, модулей связи - от пыли, влаги, механических повреждений и коррозии. Применяется в гражданском строительстве, на промышленных объектах, в сельском хозяйстве, на спортивных комплексах и других местах с агрессивными условиями эксплуатации.

Технические характеристики

• Размеры корпуса: 395×310×220 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035
• Класс защиты: I - наличие заземляющего болта для подключения PE-проводника
• Наличие монтажной панели: да, оцинкованная, с возможностью крепления DIN-рейки
• Количество модулей: 12 (по ширине)
• Количество кабельных вводов: 3 (готовые отверстия под вводы кабеля, без фитингов в комплекте)
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающий с 40 см)
• Номинальный ток: 100 А - допустимый ток через вводные кабели и заземление, не относится к нагрузке внутри щита
• Тип двери: одинарная, открывается на петлях
• Тип крышки: закрытого типа - цельная верхняя часть, без доступа сверху
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Наличие замка: да, с двумя ключами
• Уличное исполнение: да - рассчитан на работу при перепадах температур и влажности
• Количество рядов: 1 - одноуровневая компоновка

Совместимость и монтаж

ЩМП-1-0 76 У2 IP54 совместим с DIN-рейками стандарта EN 60715, стандартными автоматическими выключателями, УЗО, модульными устройствами до 12 модулей. Монтажная панель позволяет крепить оборудование в один ряд. Кабельные вводы - подготовленные отверстия Ø12–16 мм; для герметизации требуется дополнительно приобрести кабельные вводы (например, пластиковые или металлорукава). Установка осуществляется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Не требует специальных инструментов - достаточно уровня, дрели и гаечных ключей.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1-2007 (аналог IEC 61439-1) для низковольтных распределительных устройств
• Класс защиты I гарантирует надёжное заземление корпуса
• Порошковое покрытие соответствует требованиям к антикоррозийной защите для условий U2 (умеренный климат, умеренная влажность)
• Уплотнитель двери - двухкомпонентный полиуретановый, обеспечивает долговременную герметичность

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Исключена сквозная коррозия - гарантия 15 лет на защитное покрытие
• Герметичность IP54 + IK08 обеспечивают работоспособность в сложных условиях
• Оцинкованная монтажная панель устойчива к окислению и легко принимает крепления
• Простота сборки: все элементы уже собраны, не требуют доработки перед установкой
• Два ключа замка позволяют организовать контроль доступа

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рекомендован для постоянного погружения в воду или прямого потока воды - IP54 не является водонепроницаемостью
• Кабельные вводы не входят в комплект - необходимо докупить фитинги
• Не подходит для установки в помещениях с химически активной средой (кислоты, щёлочи, растворители)
• Максимальная нагрузка по току 100 А - не следует использовать для вводных щитов с большей мощностью

Примеры использования

• Щит управления насосной станцией на участке
• Распределительный щит освещения в многоэтажном жилом доме
• Корпус для системы пожарной сигнализации на парковке
• Автоматизация конвейера на пищевом производстве
• Управление освещением спортивной арены на открытом воздухе

Практические советы

• Перед монтажом проверьте, что отверстия под кабельные вводы соответствуют диаметрам используемых трубок или фитингов - при необходимости просверлите дополнительные отверстия
• Обязательно подключите заземляющий проводник к болту на корпусе - это требование безопасности
• Для длительной эксплуатации в холодном климате убедитесь, что внутри щита не образуется конденсат - можно установить нагреватель или вентилятор
• При использовании в сельскохозяйственных объектах регулярно проверяйте состояние уплотнителя двери - он может терять эластичность под действием пыли и влаги
• ЩМП-1-0 76 У2 IP54 - универсальный вариант, но если нужна более высокая степень защиты (IP65/IP66), выбирайте модели серии ЭРА SIMPLE с усиленным уплотнителем
