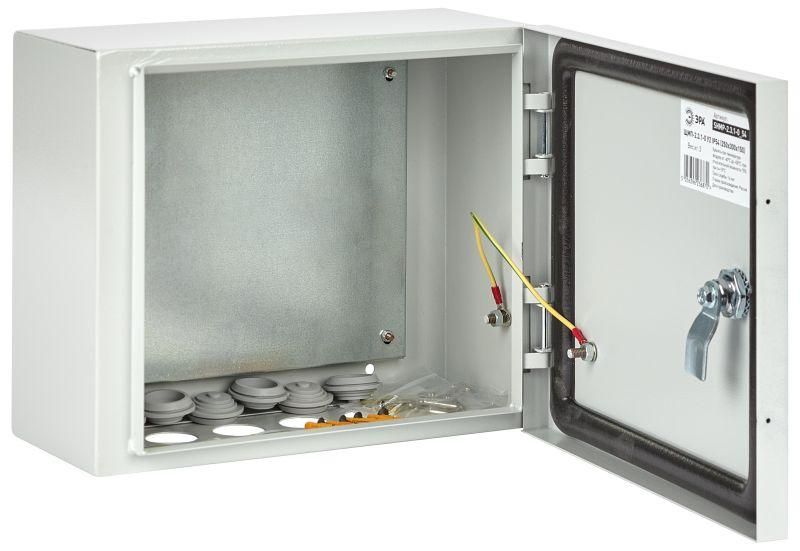

Корпус металлический ЩМП-2.3.1-0 У2 IP54 250х300х150 SHMP-2.3.1-0_54 ЭРА Б0049107

Корпус металлический ЩМП-2.3.1-0 У2 IP54 250х300х150 от бренда ЭРА - это прочный, защищённый ящик для монтажа электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для установки в помещениях и на улице, используется в системах автоматизации, пожарной безопасности и распределения электроэнергии.

Назначение и область применения

Корпус ЩМП-2.3.1-0 У2 IP54 250х300х150 предназначен для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтной аппаратуры. Обеспечивает защиту от внешних факторов: пыли, влаги, механических ударов и коррозии. Применяется в:

• промышленных цехах и производствах;
• жилых и общественных зданиях (системы освещения, лифты, HVAC);
• объектах сельского хозяйства и теплицах;
• спортивных сооружениях и на открытых площадках;
• системах пожарной автоматики и управления.

Технические характеристики

• Размеры: 250×300×150 мм (Ш×Г×В)
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению вредных количеств) и брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Цвет: RAL 7035 (серый антрацит)
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к химическим веществам, UV-лучам и механическому износу
• Наличие монтажной панели: да, оцинкованная, с возможностью крепления DIN-рейки и оборудования
• Количество кабельных вводов: 3 шт. (предназначены для ввода/вывода кабелей, требуют самостоятельной установки фитингов)
• Замок: есть, с двумя ключами - обеспечивает доступ только авторизованному персоналу
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа - плотно прилегает к корпусу
• Класс защиты: I - наличие заземляющего контакта на корпусе
• Номинальный ток: 100 А - максимальный допустимый ток через корпус, не через оборудование внутри
• Уличное исполнение: да - рассчитан на работу при температурах от -40C до +40C

Совместимость и монтаж

Корпус ЩМП-2.3.1-0 У2 IP54 250х300х150 предназначен для открытой установки - крепится к стене или опоре с помощью болтов через отверстия в задней стенке. Монтажная панель позволяет легко фиксировать DIN-рейки, автоматы и другие устройства. Кабельные вводы не оборудованы уплотнителями - необходимо самостоятельно установить соответствующие вводы (например, M20x1,5) с учетом диаметра кабеля. Уплотнитель двери - двухкомпонентный полиуретановый, сохраняет герметичность при температурных колебаниях. Перед монтажом проверьте совпадение глубины корпуса (300 мм) с габаритами установленного оборудования.

Безопасность и стандарты

Корпус соответствует требованиям к классу защиты I - все металлические части заземлены. Порошковое покрытие и оцинкованная панель обеспечивают долговременную электробезопасность. Уровень защиты IP54 и IK08 соответствует международным нормам IEC 60529 и IEC 62262. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 3 года.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Устойчивость к коррозии - порошковое покрытие и оцинкованная панель продлевают срок службы
• Надёжная герметизация двери - предотвращает попадание влаги и пыли даже при длительной эксплуатации на улице
• Простота сборки - готовая монтажная панель снижает время установки
• Интегрированный замок повышает безопасность и исключает случайное открытие

Ограничения применения

• Не предназначена для установки в местах постоянного прямого потока воды (например, рядом с мойками или душевыми)
• IP54 не обеспечивает полную герметичность - не рекомендован для подземных колодцев или затапливаемых участков
• Номинальный ток 100 А - это предел для самого корпуса; нагрузка на внутреннее оборудование должна соответствовать его характеристикам
• Кабельные вводы не входят в комплект - требуется докупить подходящие фитинги
• Не подходит для установки взрывозащищённого оборудования - отсутствует взрывозащита Ex

Примеры использования

• Щит управления насосной станцией на дачном участке - защищает реле давления и контакторы от сырости
• Распределительный щит на фасаде офисного здания - содержит счетчики и автоматические выключатели
• Щит пожарной сигнализации в подвале - устойчив к пыли и перепадам температуры
• Автоматика конвейера на пищевом предприятии - выдерживает частую мойку и влажную среду

Практические советы

• Перед монтажом проверьте, что внутренние устройства (автоматы, реле) помещаются в габариты 250×300 мм - особенно важно по глубине (300 мм)
• Используйте кабельные вводы с резьбой M20x1,5 - они наиболее распространены и совместимы с этим корпусом
• При установке на улице направьте дверцу так, чтобы она не находилась под стоком воды с кровли
• Для увеличения степени защиты можно дополнительно использовать термоусадочные трубки на входящих кабелях
• Щит ЩМП-2.3.1-0 У2 IP54 250х300х150 от ЭРА совместим с другими изделиями серии ЭРА SIMPLE - удобно при масштабировании проекта
