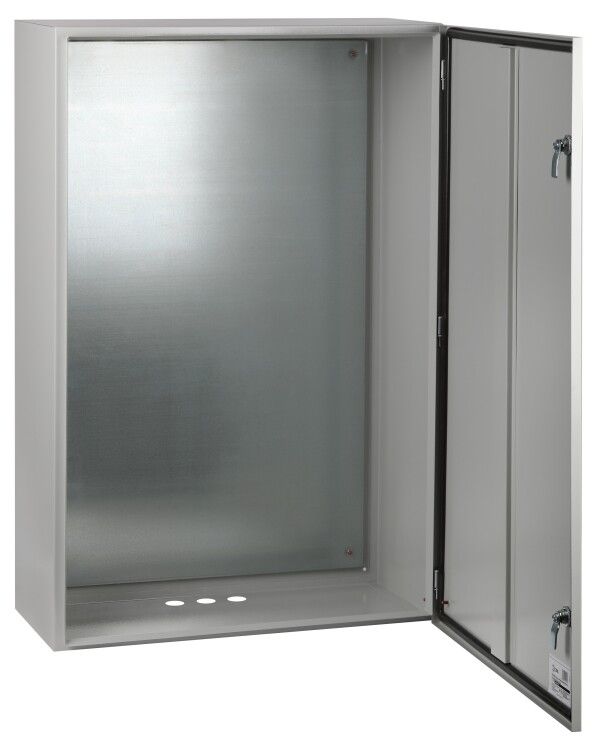

Корпус металлический ЩМПг-5-0 ЭРА SIMPLE stmS.5-0-54 (1000х650х285мм) IP54 У2 Б0057152

Корпус металлический ЩМПг-5-0 (1000х650х285 мм) IP54 У2 с монтажной панелью от бренда ЭРА - это защищённый щит для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0057152 подойдёт для установки в зданиях, на открытых площадках и промышленных объектах.

Назначение и область применения

Корпус металлический ЩМПг-5-0 (1000х650х285 мм) IP54 У2 с монтажной панелью используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтных систем. Подходит для сборки щитов управления, автоматизации, пожарной сигнализации и распределения электроэнергии. Области применения: промышленные цеха, жилые и общественные здания, сельскохозяйственные объекты, спортивные сооружения, наружные точки питания.

Технические характеристики

• Размеры корпуса: 1000×650×285 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для работы в помещениях с пылью) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием (цвет RAL 7035 - серый)
• Номинальный ток: 100 А - допустимая нагрузка на вводной кабель и оборудование внутри
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (например, случайный удар гаечным ключом)
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, можно доработать
• Монтажная панель: да, оцинкованная, с возможностью крепления DIN-рейки и оборудования
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа - герметичная конструкция
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Наличие замка: да, с двумя ключами
• Класс защиты: I - требует подключения к заземлению
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 1 год

Совместимость и монтаж

Корпус металлический ЩМПг-5-0 (1000х650х285 мм) IP54 У2 с монтажной панелью совместим с любым оборудованием, установленным на DIN-рейке или крепящимся через отверстия на панели. Монтаж выполняется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Кабели заводятся через три предварительно подготовленных ввода - остальные можно просверлить в нужном месте. Уплотнители двери обеспечивают сохранение степени защиты IP54 после установки. Не рекомендуется использовать для монтажа в местах постоянного прямого потока воды или под водой.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает подключать корпус к контуру заземления. Порошковое покрытие и оцинкованная панель снижают риск возникновения коррозии и повышают долговечность. Ударопрочность IK08 соответствует нормам для промышленного оборудования. Сертификаты на продукцию подтверждают соответствие ГОСТ Р 51321.1 и другим актуальным стандартам РФ.

Преимущества

• Жёсткая сварная конструкция корпуса исключает деформацию при механическом воздействии
• Высококачественное эпоксидно-полиэфирное порошковое покрытие устойчиво к UV-излучению и химическим веществам
• Оцинкованная монтажная панель не ржавеет и легко принимает крепления оборудования
• Двухкомпонентный полиуретановый уплотнитель гарантирует герметичность даже при перепадах температур
• Замок с двумя ключами обеспечивает безопасность доступа к оборудованию
• Широкий температурный диапазон (У2) позволяет применять в регионах с холодными зимами

Ограничения применения

• Не предназначена для установки в зонах с постоянным погружением в воду - степень защиты IP54 не предусматривает длительного контакта с жидкостью
• Не подходит для монтажа взрывоопасных систем - отсутствует взрывозащита (Ex-класс)
• Количество кабельных вводов ограничено трёмя - при необходимости большего числа требуется самостоятельная доработка
• Нет встроенных модулей - всё оборудование монтируется самостоятельно
• Не рассчитана на установку в условиях сильной агрессивной химической среды (кислоты, щёлочи)

Примеры использования

• Щит распределения электроэнергии на фасаде многоэтажного дома
• Управление освещением и насосами на сельскохозяйственном комплексе
• Контроллер пожарной автоматики в подвале торгового центра
• Распределительный шкаф на открытой площадке спортивного объекта
• Автоматизация конвейера на пищевом производстве

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стене совпадают с крепёжными отверстиями корпуса - размеры 1000×650 мм требуют точного расположения
• При использовании в сыром помещении обязательно выполните заземление корпуса - класс защиты I требует этого
• При проходе кабеля через вводы используйте термоусадочные трубки или резиновые втулки - так продлевается срок службы изоляции
• Не затягивайте болты слишком сильно - это может повредить резьбу в тонкой стали
• При необходимости увеличить количество кабельных вводов - используйте подходящие по диаметру кабельные вводы с резьбой M20–M32
• ЩМПг-5-0 - часть серии ЭРА SIMPLE; другие модели этой серии имеют аналогичные решения, но другие размеры - выбирайте по свободному месту под оборудование
