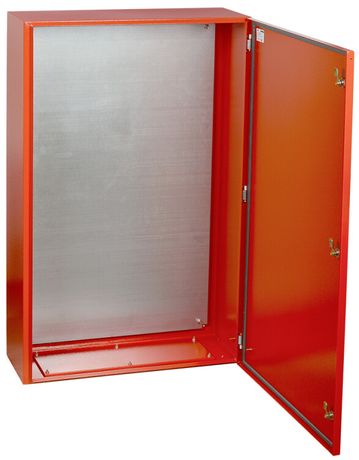

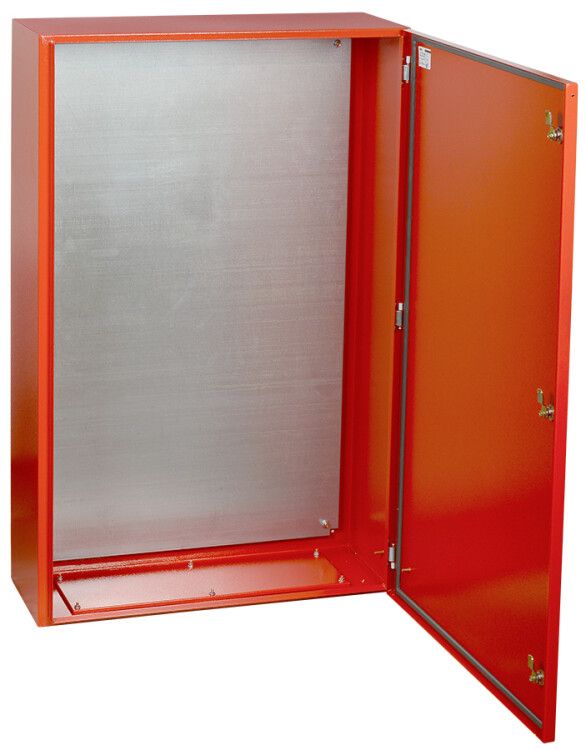

Корпус металлический ЩМП-7-0 (1400х650х285мм) У2 IP54 RAL 3020 IEK - IND-YKM40-07-54

Корпус металлический ЩМП-7-0 1400х650х285 У2 IP54 RAL 3020 от бренда IEK предназначен для компоновки электрооборудования в условиях повышенной запыленности и влажности. Этот щит подойдет для монтажа систем пожарной безопасности и других НКУ, рассчитанных на токи до 630 А.

Назначение и область применения

Корпус ЩМП-7-0 используется для сборки распределительных и управляющих шкафов, где требуется надежная защита внутреннего оборудования. Применяется в системах пожарной автоматики, управления пожарными насосами, пожарной сигнализацией и других низковольтовых коммутационных устройствах (НКУ). Подходит для установки в помещениях с высокой влажностью, на объектах промышленного и жилищного назначения.

Технические характеристики

• Материал корпуса: сталь толщиной 1,4 мм
• Габариты: 1400×650×285 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - обеспечивает полную изоляцию верхней части от внешних воздействий
• Цвет: RAL 3020 (красный)
• Покрытие: порошковое - устойчиво к царапинам, коррозии и механическим повреждениям
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да - позволяет фиксировать оборудование на раме внутри корпуса
• Способ монтажа: открытая установка - крепится к стене или опоре болтами

Совместимость и монтаж

Корпус ЩМП-7-0 совместим с оборудованием, рассчитанным на ток до 630 А. Монтажная панель имеет стандартные отверстия под DIN-рейки и крепления для автоматических выключателей, контакторов, реле и другого компактного оборудования. Для установки используются четыре точки крепления на задней стенке - рекомендуется использовать анкерные болты или дюбеля в зависимости от основания. Убедитесь, что зазор вокруг корпуса составляет минимум 50 мм для обеспечения естественной вентиляции и доступа к клеммам.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для шкафов распределительных устройств. Степень защиты IP54 гарантирует безопасную работу в средах с возможным попаданием влаги и пыли. Порошковое покрытие не содержит свинца и хром(VI), соответствует экологическим нормам.

Преимущества

• Высокая прочность за счет стали толщиной 1,4 мм - выдерживает механические нагрузки при монтаже и эксплуатации
• Порошковое покрытие предотвращает коррозию даже при перепадах температур и влажности
• Наличие монтажной панели ускоряет сборку и снижает риск ошибок при установке оборудования
• Красный цвет RAL 3020 - визуально выделяет шкаф как устройство пожарной безопасности, что важно для быстрого распознавания на объекте
• Срок службы 15 лет - снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначен для установки в местах постоянного прямого воздействия струй воды - IP54 не обеспечивает гидроизоляцию при напорном потоке
• Не следует применять в взрывоопасных зонах - отсутствует сертификат взрывозащиты
• Не рекомендуется для монтажа в условиях температур ниже -25C или выше +50C без дополнительного теплового контроля
• Открытый способ монтажа требует наличия ровной и несущей поверхности - нельзя крепить на гипсокартон или деревянные конструкции без усиления

Примеры использования

• Шкаф управления пожарным насосом в многоэтажном жилом доме
• Распределительный щит системы пожарной сигнализации в офисном центре
• Корпус для модулей автоматического пожаротушения в складском помещении
• Управление системой дымоудаления в торговом комплексе

Практические советы

• Перед монтажом проверьте соответствие габаритов корпуса ЩМП-7-0 свободному пространству - учтите глубину 285 мм и необходимые зазоры для проводов
• При использовании DIN-реек выбирайте модели с фиксаторами - они лучше держатся на панели из стали
• Для удобства обслуживания оставьте место около дверцы - она должна открываться на 90° без препятствий
• При необходимости можно дополнительно оснастить корпус вентиляционными решетками (не входящими в базовую комплектацию)
• Артикул ind-ykm40-07-54 - используйте его при заказе запчастей или аналогов - он точно идентифицирует модель в каталоге IEK
