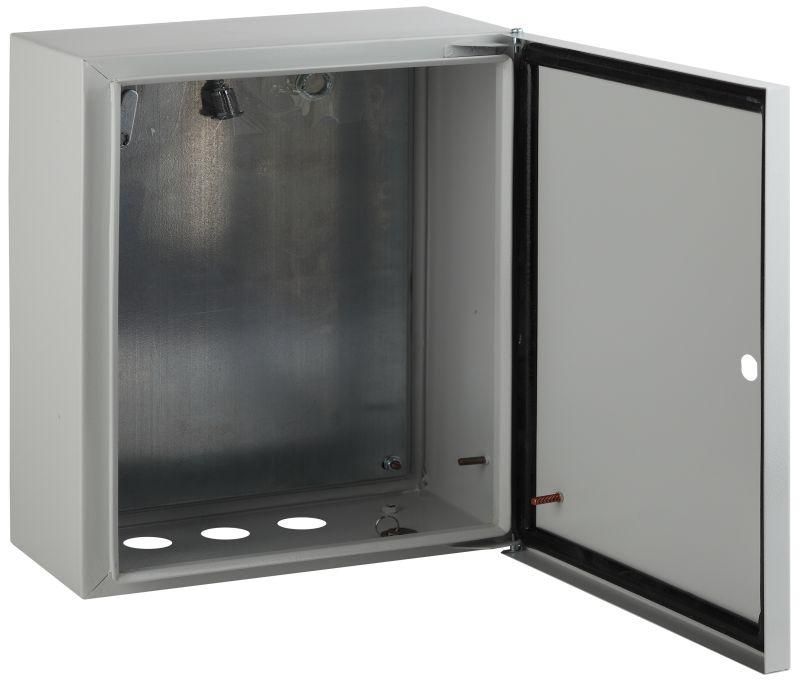

Корпус металлический ЩМПг-00 290х220х155 IP54 NO_SIMPLE_STM_SHMPg-00_IP54 ЭРА Б0041664

Корпус металлический ЩМПг-00 290х220х155 IP54 с монтажной панелью от бренда ЭРА - это защищённый шкаф для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Артикул б0041664 подходит для установки в зданиях, на открытых площадках и в промышленных системах.

Назначение и область применения

ЩМПг-00 290х220х155 IP54 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтных систем. Подходит для сборки щитов управления, автоматизации, пожарной сигнализации и распределения электроэнергии. Применяется в гражданском строительстве, на заводах, в сельском хозяйстве, на спортивных объектах и других местах, где требуется защита от внешних факторов.

Технические характеристики

• Размеры: 290×220×155 мм (ширина × высота × глубина)
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Импульсная ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Номинальный ток: 100 А - допустимая нагрузка на входную цепь
• Класс защиты: I - требует подключения к заземляющему проводнику
• Цвет: серый (RAL 7035); для щитов пожарной сигнализации доступен красный (RAL 3000)
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к механическим повреждениям и коррозии
• Количество кабельных вводов: 3 - готовые отверстия для прохода кабелей
• Количество отверстий для фланцев: 3 - для установки кабельных вводов с фланцами
• Тип двери: одинарная, открывается на петлях
• Наличие замка: да, с двумя ключами
• Монтажная панель: оцинкованная, жёстко закреплена внутри корпуса
• Установка: открытая - крепится к стене или опоре
• Уличное исполнение: да - рассчитан на эксплуатацию вне помещений
• Срок сохранения работоспособности: не указан конкретно, но гарантия от сквозной коррозии - 15 лет

Совместимость и монтаж

ЩМПг-00 290х220х155 IP54 совместим с любыми стандартными DIN-рейками и оборудованием, рассчитанным на номинальный ток до 100 А. Монтажная панель позволяет легко крепить устройства с помощью саморезов или DIN-реек. Корпус крепится к вертикальной поверхности через четыре угловых отверстия (не указаны точные размеры крепёжных отверстий - проверьте паспорт). Кабельные вводы уже предусмотрены - можно использовать стандартные вводы с резьбой M20 или M25. Уплотнитель двери выполнен из двухкомпонентного полиуретана - обеспечивает герметичность при закрытой двери. Не рекомендуется применять для установки в местах постоянного прямого потока воды или под водой.

Безопасность и стандарты

Щит соответствует требованиям безопасности для низковольтного оборудования класса I. Защита IP54 и IK08 обеспечивают соответствие международным нормам IEC 60529 и IEC 62262. Оцинкованная монтажная панель снижает риск возникновения гальванической коррозии. Наличие замка и прочного корпуса исключает случайный доступ к токоведущим частям. Гарантия от сквозной коррозии - 15 лет, что подтверждает долговечность материала и покрытия.

Преимущества

• Жёсткая сварная конструкция - минимальная деформация при механическом воздействии
• Высокая степень защиты IP54 - надёжная работа даже в сыром или запылённом воздухе
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и УФ-лучам
• Оцинкованная монтажная панель - удобство сборки и долгий срок службы
• Универсальный дизайн - подходит как для бытовых, так и для промышленных задач
• Гарантия 15 лет против сквозной коррозии - минимизация затрат на замену

Ограничения применения

• Не предназначено для установки в помещениях с взрывоопасной средой (не взрывозащищён)
• Не подходит для погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Нет встроенных терморегуляторов или вентиляции - при высоких температурах внутри возможен перегрев оборудования
• Количество кабельных вводов - всего три; при большом числе кабелей потребуется доработка (просверливание дополнительных отверстий)
• Нет встроенного освещения или окон - контроль состояния оборудования осуществляется вручную

Примеры использования

• Щит управления насосной станцией на участке с высокой влажностью
• Распределительный щит на фасаде административного здания
• Корпус для системы пожарной сигнализации на территории склада
• Щит автоматизации теплицы с контролем вентиляции и полива
• Распределительный пункт на спортивной площадке с открытым расположением

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели подходящий диаметр для существующих вводов (M20/M25)
• При использовании в холодном климате учтите возможность образования конденсата - рекомендуется установка нагревательного элемента внутри
• Для увеличения числа кабельных вводов используйте фланцы с уплотнителем - они совместимы с имеющимися тремя отверстиями
• При установке на улице выбирайте место с хорошим дренажом - не располагайте щит в низинах, где собирается вода
• Проверяйте плотность закрытия двери после монтажа - уплотнитель должен равномерно прилегать по всему периметру
• Артикул б0041664 - один из базовых вариантов серии ЭРА SIMPLE; при необходимости большего объёма рассмотрите другие модели серии ЩМПг
