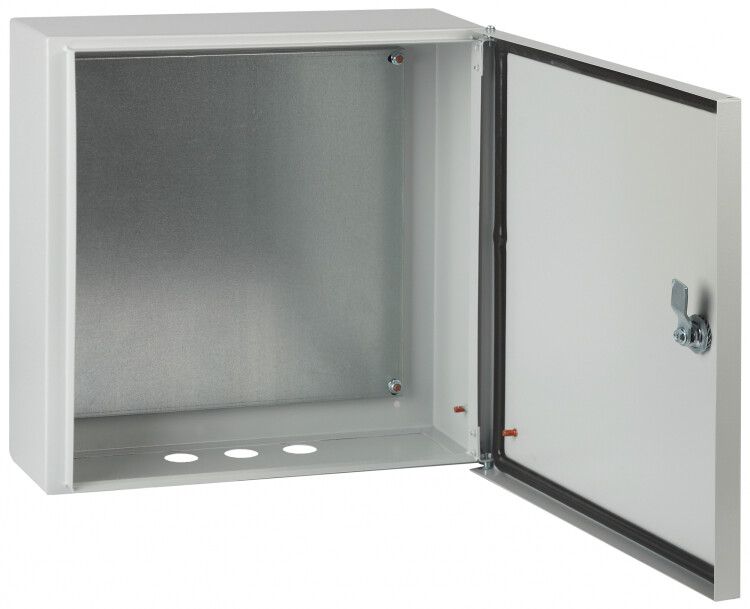

Корпус металлический ЩМП-4.4.1-0 76 У2 IP54 (400х400х150) (42) ЭРА - Б0030167

Корпус металлический ЩМП-4.4.1-0 76 У2 IP54 (400х400х150) от бренда ЭРА - это прочный шкаф для защиты электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Подходит для монтажа в зданиях, на открытых площадках и в промышленных помещениях. Артикул б0030167 соответствует сериям ЭРА и ЭРА SIMPLE.

Назначение и область применения

ЩМП-4.4.1-0 76 У2 IP54 (400х400х150) используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов распределительных и управляющих систем. Предназначен для работы в системах электроснабжения, автоматизации технологического оборудования, пожарной безопасности и слаботочных сетях.

Области применения: промышленные цеха, жилые и общественные здания, сельскохозяйственные объекты, спортивные сооружения, наружные точки подключения. Корпус выдерживает условия открытой установки - его можно монтировать на стену вне помещений.

Технические характеристики

• Размеры: 400×400×150 мм - компактный формат для ограниченного пространства
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для большинства условий) и брызг воды с любого направления
• Цвет: 7035 RAL (серый матовый), покрытие - эпоксидно-полиэфирное порошковое, устойчиво к механическим повреждениям и химикатам
• Наличие монтажной панели: да, оцинкованная, позволяет фиксировать DIN-рейки и оборудование
• Количество кабельных вводов: 3 - для подвода проводов снизу и/или сбоку
• Номинальный ток: 100 А - допустимая нагрузка на вводную группу, не является пределом для всех модулей внутри
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (например, случайный удар гаечным ключом)
• Тип двери: одинарная, открывается на петлях
• Замок: есть, в комплекте два ключа
• Установочная глубина: 250 мм - позволяет разместить устройства с глубиной до этого значения
• Класс защиты: I - требует подключения к заземлению
• Гарантия от сквозной коррозии: 15 лет
• Гарантийный срок эксплуатации: 3 года

Совместимость и монтаж

ЩМП-4.4.1-0 76 У2 IP54 (400х400х150) рассчитан на открытую установку - крепится болтами к вертикальной поверхности. Монтажная панель уже установленна, что ускоряет сборку: достаточно закрепить DIN-рейки и оборудование.

Кабельные вводы имеют резьбу M20 - подходят стандартные герметичные вводы. При необходимости можно просверлить дополнительные отверстия в боковых стенках, соблюдая целостность уплотнителей.

Не рекомендуется использовать для монтажа в местах с постоянным потоком воды или прямым дождём - IP54 не гарантирует защиту от струйного напора. Для таких условий требуется IP65 и выше.

Безопасность и стандарты

Корпус соответствует требованиям к классу защиты I - обязательное заземление через контактную планку или вывод на раму. Порошковое покрытие не содержит свинца и токсичных веществ. Уплотнитель двери выполнен из двухкомпонентного полиуретана - долговечен, не трескается при минусовых температурах.

Изделие прошло проверку на соответствие нормам для низковольтного оборудования (ГОСТ Р 51321.1, ГОСТ Р 50030.2). Класс защиты IK08 подтверждает устойчивость к внешним механическим воздействиям.

Преимущества

• Жёсткая сварная конструкция - не деформируется при транспортировке и монтаже
• Высокая степень защиты IP54 + IK08 - сочетание надёжности и доступной цены
• Оцинкованная монтажная панель - не ржавеет, легко принимает крепления
• Порошковое покрытие - устойчиво к царапинам, UV-лучам и агрессивной среде
• Два ключа к замку - снижают риск потери доступа
• 15-летняя гарантия против сквозной коррозии - подтверждена тестированием

Ограничения применения

• Не предназначено для взрывоопасных зон (не имеет взрывозащиты Ex)
• Не подходит для установки в условиях постоянного погружения в воду или сильного водяного струйного воздействия
• Максимальная глубина оборудования - 250 мм; более массивные устройства не поместятся
• Номинальный ток 100 А относится к входному кабелю - суммарная мощность внутренних устройств должна быть согласована с проектом
• Не имеет встроенных терморегуляторов или вентиляции - при высоких температурах внутри требуется принудительное охлаждение

Примеры использования

• Щит управления насосной станцией на участке
• Распределительный щит освещения в спортзале
• Корпус для модулей пожарной сигнализации на лестничной клетке
• Автоматизация конвейера на пищевом производстве
• Подключение силового оборудования на складе с высокой запылённостью

Практические советы

• Перед монтажом проверьте посадочные размеры: ширина 400 мм и глубина 250 мм должны свободно помещаться в выбранном месте
• При использовании в холодном климате убедитесь, что внутри не образуется конденсат - используйте нагреватель или вентиляцию
• При прокладке кабелей через вводы обязательно используйте уплотнительные кольца - они входят в комплект, но могут быть потеряны
• Для удобства обслуживания оставьте около 10–15 см свободного пространства перед дверью
• Артикул б0030167 совместим с другими изделиями серии ЭРА - можно заказывать аналогичные модели для унификации системы
