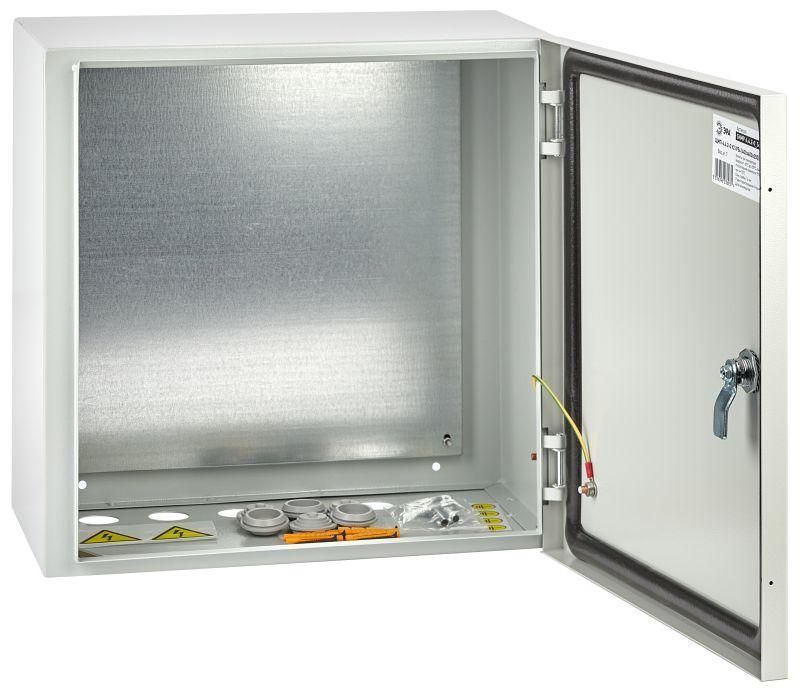

Корпус металлический ЩМП-4.4.2-0 У2 IP54 400х400х250 SHMP-4.4.2-0_54 ЭРА Б0049113

Корпус металлический ЩМП-4.4.2-0 У2 IP54 400х400х250 от бренда ЭРА - это прочный, защищённый ящик для монтажа электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для установки в зданиях и на открытых площадках, где требуется надёжная защита от внешних воздействий.

Назначение и область применения

Корпус ЩМП-4.4.2-0 У2 IP54 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов распределительных и управляющих систем. Он применяется в системах электроснабжения, автоматизации технологического оборудования, пожарной сигнализации и слаботочных сетях.

• Промышленные цеха и заводы
• Жилые и общественные здания
• Спортивные сооружения и объекты сельского хозяйства
• Открытые площадки, подъезды, насосные станции

Подходит для сборки щитов управления, распределительных щитов и щитов автоматики. Благодаря классу защиты I и степени IP54, корпус можно использовать там, где есть риск попадания воды, пыли или образования конденсата.

Технические характеристики

• Размеры: 400×400×250 мм - компактный формат для ограниченного пространства
• Материал: сталь 08 пс ГОСТ 1050-88 - прочная, сварная конструкция без болтовых соединений корпуса
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению вредных частиц) и брызг воды со всех сторон
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 7035 - устойчиво к механическим повреждениям, химическим веществам и коррозии
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 метра)
• Наличие замка: да, с двумя ключами - доступ контролируется, предотвращается несанкционированное вскрытие
• Монтажная панель: оцинкованная, жёстко закреплена внутри - позволяет фиксировать оборудование стандартными креплениями
• Кабельные вводы: 3 шт. - готовые места для ввода кабелей, требуют установки соответствующих вводных уплотнителей
• Номинальный ток: 100 А - указывает на допустимую нагрузку через вводные устройства, не является пределом для самого корпуса
• Способ монтажа: открытая установка - крепится к стене или опоре, не требует встраивания в стену
• Исполнение: У2 - рассчитан на работу при температурах от −25C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

Корпус ЩМП-4.4.2-0 У2 IP54 совместим с любым оборудованием, которое крепится на DIN-рейку или с помощью винтовых креплений. Монтажная панель уже подготовлена под стандартные крепёжные отверстия.

• Для монтажа используйте саморезы или анкеры подходящего диаметра - рекомендовано крепление в несущую стену
• Кабельные вводы не оснащены уплотнителями - необходимо докупить резиновые или пластиковые вводы (например, M20 или M25) под тип кабеля
• Не предназначен для встраивания в стены - только поверхностная установка
• Дверь открывается на 180° - удобство обслуживания и проверки

Безопасность и стандарты

• Класс защиты I - корпус заземляется через контактную планку или отдельный проводник
• Порошковое покрытие соответствует требованиям к антикоррозийной стойкости
• Уплотнитель двери - двухкомпонентный полиуретановый, обеспечивает долговечность seals при частом открывании
• Гарантия от сквозной коррозии - 15 лет
• Гарантийный срок эксплуатации - 3 года

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Устойчивость к коррозии - порошковое покрытие и оцинкованная панель продлевают срок службы
• Надёжная защита от пыли и влаги - IP54 подходит для условий, где недостаточно IP65, но нужна более высокая степень, чем IP44
• Простота монтажа - всё необходимое в комплекте: панель, замок, вводы, готовый корпус
• Универсальный дизайн - подходит как для силового, так и для слаботочного оборудования

Ограничения применения

• Не предназначен для постоянного прямого воздействия струи воды - IP54 не гарантирует защиту от напора
• Не работает при температурах ниже −25C - для холодных регионов требуются специальные модели с подогревом
• Отсутствие встроенных вводов - потребуется докупать уплотнители под конкретный тип кабеля
• Нет возможности увеличить количество кабельных вводов - только три предусмотренных отверстия
• Не подходит для взрывоопасных зон - не имеет сертификата Ex

Примеры использования

• Щит управления насосной станцией на участке - защита от сырости и пыли
• Распределительный щит в подвале многоквартирного дома - защита от конденсата и случайного прикосновения
• Щит пожарной сигнализации на фасаде здания - устойчивость к погоде и механическим воздействиям
• Автоматизация конвейера на пищевом предприятии - защита от брызг воды и моющих средств

Практические советы

• Перед монтажом проверьте, что кабельные вводы соответствуют диаметрам ваших кабелей - выбирайте вводы с резьбой M20/M25
• Обязательно выполните заземление корпуса - даже при наличии оцинкованной панели, заземляющий провод должен быть подключён к контуру
• При использовании в местах с высокой влажностью - дополнительно смажьте уплотнитель силиконовой смазкой один раз в год
• Не используйте этот корпус как основной источник тепла - он не предназначен для терморегуляции
• ЩМП-4.4.2-0 У2 IP54 от ЭРА - хороший выбор, когда нужны прочность, защита и цена без переплаты за лишние функции
