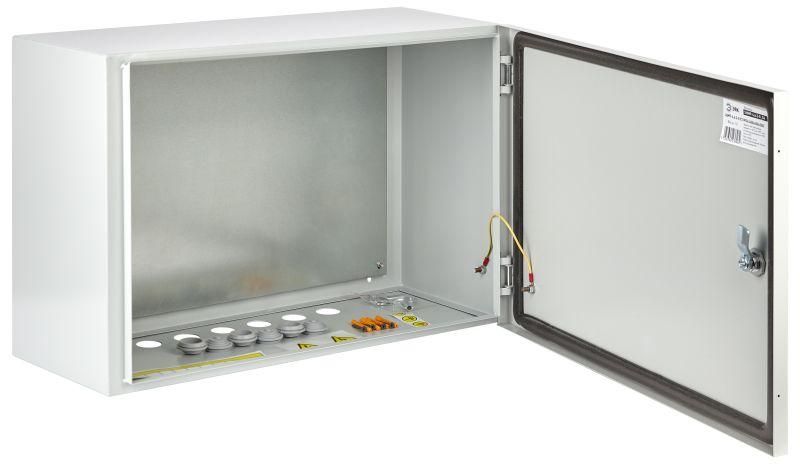

Корпус металлический ЩМП-4.6.2-0 У2 IP54 400х600х250 SHMP-4.6.2-0_54 ЭРА Б0049116

Корпус металлический ЩМП-4.6.2-0 У2 IP54 400х600х250 от бренда ЭРА - это прочный, защищённый ящик для монтажа электрооборудования в условиях повышенной влажности, пыли и перепадов температур. Подходит для открытой установки на улице или внутри помещений, где требуется надёжная защита от внешних воздействий. Артикул б0049116 соответствует сериям ЭРА и ЭРА SIMPLE.

Назначение и область применения

Корпус ЩМП-4.6.2-0 У2 IP54 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов распределительных и управляющих систем. Предназначен для сборки щитов управления, автоматизации, пожарной сигнализации и низковольтных сетей. Находит применение в гражданском строительстве, на промышленных объектах, в сельском хозяйстве, на спортивных сооружениях и других местах с агрессивными условиями эксплуатации.

Технические характеристики

• Размеры: 400×600×250 мм
• Материал корпуса: сталь 08 пс ГОСТ 1050-88
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Номинальный ток: 100 А - допустимый ток через вводные устройства, не является пределом нагрузки самого корпуса
• Класс защиты: I - требует заземления корпуса
• Цвет: 7035 RAL (серый антрацит)
• Покрытие: эпоксидно-полиэфирное порошковое - устойчиво к механическим повреждениям, химическим веществам и выцветанию
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Количество кабельных вводов: 3 шт. - готовые отверстия для прохода кабелей, без уплотнителей в комплекте
• Наличие замка: да, с двумя ключами
• Наличие монтажной панели: да, оцинкованная, с возможностью крепления DIN-рейки и оборудования
• Тип двери: одинарная, открывается наружу
• Тип крышки: закрытого типа - плотно прилегает к корпусу
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Уличная установка: допускается

Совместимость и монтаж

Корпус ЩМП-4.6.2-0 У2 IP54 совместим с любым оборудованием, рассчитанным на DIN-рейку и крепление на плоской поверхности. Монтажная панель позволяет фиксировать автоматы, контакторы, трансформаторы и другие компоненты. Для монтажа используются четыре отверстия в задней стенке - рекомендуется использовать анкерные болты или саморезы с пластиковыми дюбелями при установке на кирпич/бетон. Кабельные вводы не оснащены уплотнителями - необходимо докупить подходящие (например, с резьбой M20 или M25) для сохранения степени защиты IP54. Корпус не предназначен для встраивания в стену - только открытая установка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надёжное заземление корпуса через отдельный проводник. Порошковое покрытие обеспечивает гальваническую изоляцию от коррозии. Уплотнитель двери выполнен из двухкомпонентного полиуретана - он сохраняет эластичность при температурах от -40C до +60C, что гарантирует долговечную герметичность. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 3 года.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из стали
• Устойчивость к коррозии - порошковое покрытие и цинкование монтажной панели продлевают срок службы
• Надёжная защита IP54 - подходит для улицы, подъездов, производственных площадок
• Удобство обслуживания - одинарная дверь с замком и доступ к панели без демонтажа
• Готовая монтажная панель снижает время сборки щита
• Совместимость с широким спектром оборудования - универсальный формат

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует взрывозащита
• Не подходит для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Кабельные вводы не имеют уплотнителей - необходимо докупать их отдельно
• Напряжение питания не указано - корпус не регулирует напряжение, только защищает оборудование
• Не рекомендован для установки в местах с частыми температурными скачками выше +60C или ниже -40C
• Максимальный ток 100 А относится к вводным устройствам - не является пределом нагрузки всего щита

Примеры использования

• Щит распределения электроэнергии на этаже многоквартирного дома
• Управление насосами и вентиляцией на промышленном участке
• Щит пожарной сигнализации на территории склада
• Автоматизация системы полива в теплице
• Распределительный щит на спортивной арене с открытым двором

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабельные вводы - они должны точно совпадать с диаметрами используемых уплотнителей (обычно M20–M25)
• Обязательно выполните заземление корпуса через медный провод сечением не менее 10 мм2
• При установке на улице выбирайте место с минимальным прямым воздействием дождя - лучше под навесом
• Для увеличения срока службы избегайте установки рядом с источниками масла, кислот или паров растворителей
• При использовании в холодных регионах убедитесь, что все кабели и уплотнители рассчитаны на низкие температуры
• Артикул б0049116 - это один из самых популярных вариантов в серии ЭРА; аналоги с другими размерами есть в линейке ЭРА SIMPLE
