Корпус металлический ЩМП-6-0 (1200х750х300) - SQ0905-0067 TDM

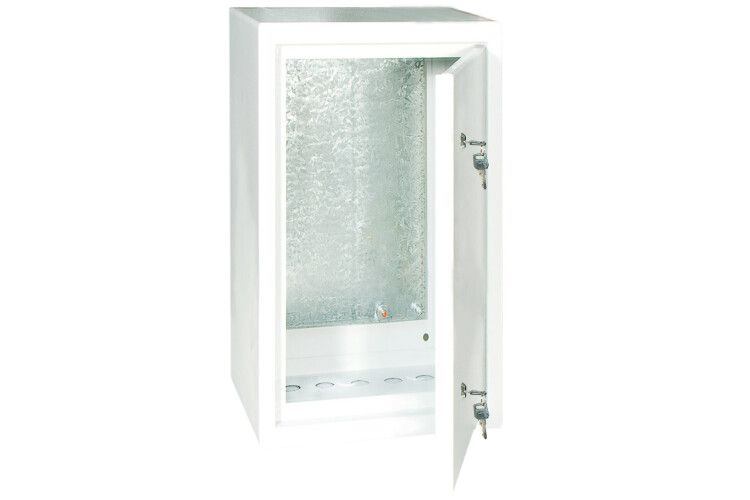

Щит с монтажной панелью ЩМП-6-0 (1200х750х300) IP31 от TDM ELECTRIC - это металлический электрощит открытой установки с готовой монтажной платой, предназначенный для компоновки аппаратуры управления и распределения электроэнергии. Артикул sq0905-0067 подходит для условий внутри помещений с умеренной запылённостью.

Назначение и область применения

Щит с монтажной панелью ЩМП-6-0 (1200х750х300) IP31 предназначен для сборки электрощитов в помещениях: силовые щиты, пункты распределения, устройства автоматизации, системы управления оборудованием. Подходит для объектов промышленного и коммерческого назначения - цехов, насосных станций, административных зданий. Не рекомендован для наружной установки или мест с высокой влажностью, так как степень защиты IP31 защищает только от твёрдых предметов больше 2,5 мм и не предохраняет от брызг воды.

Технические характеристики

• Размеры корпуса: 1200×750×300 мм (Высота × Ширина × Глубина)
• Глубина внутреннего пространства: 300 мм - позволяет размещать модульные автоматы, контакторы, реле до 22 мм шириной
• Степень защиты: IP31 - защита от твёрдых предметов Ø > 2,5 мм и вертикально падающих капель воды
• Номинальный ток: 400 А - максимальный допустимый ток через вводные устройства, не относится к нагрузкам внутри щита
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Толщина двери: 1 мм
• Покрытие: порошковое, текстурированное, серое (RAL 7035)
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Количество кабельных вводов: 6 - подготовлены под кабельные вводы M20 (не входят в комплект)
• Количество отверстий для фланцев: 6 - для установки переходных элементов или труб
• Тип дверцы: одинарная, с замком
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

Щит с монтажной панелью ЩМП-6-0 (1200х750х300) IP31 имеет уже установленную оцинкованную монтажную панель толщиной 1,2 мм с перфорацией под DIN-рейки. Монтаж выполняется на вертикальную поверхность с помощью кронштейнов (в комплекте не указаны, требуются дополнительно). Для фиксации используются болты M8. Кабельные вводы и фланцы устанавливаются после монтажа щита - отверстия заранее просверлены. Замок на двери обеспечивает доступ только авторизованным лицам. Обязательно соблюдайте посадочные размеры: внешняя глубина 300 мм требует свободного пространства перед щитом минимум 300–400 мм для открывания двери.

Безопасность и стандарты

• Исполнение соответствует требованиям EN 50102 по механической прочности (IK10)
• Порошковое покрытие повышает устойчивость к механическому воздействию и химическим средам в помещении
• Элемент заземления монтажной панели обеспечивает надёжное соединение с системой защитного зануления

Преимущества

• Готовая монтажная панель снижает время сборки - не требуется крепить рейки и заземление отдельно
• Порошковое покрытие RAL 7035 устойчиво к царапинам и легче моется, чем обычное окрашивание
• Высокая ударопрочность IK10 делает щит устойчивым к случайным ударам в производственных условиях
• Наличие замка исключает несанкционированный доступ к контактам и автоматике
• 6 кабельных вводов и 6 отверстий для фланцев позволяют организовать вход/выход кабелей без дополнительных доработок корпуса

Ограничения применения

• Степень защиты IP31 не защищает от брызг, струй воды или повышенной влажности - нельзя использовать в сырых помещениях, на улице, в пищевой промышленности
• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Толщина двери 1 мм и корпуса 1,2 мм - недостаточна для экстремальных механических нагрузок; не рекомендуется для мест с частыми столкновениями оборудования
• Отсутствие встроенных терморегуляторов или вентиляции - при высоких тепловыделениях внутри щита возможен перегрев

Примеры использования

• Щит управления насосной станцией в котельной
• Распределительный щит на участке конвейера в заводском цеху
• Автоматический щит освещения в офисном здании
• Пункт распределения питания для группы станков с ЧПУ

Практические советы

• Перед монтажом проверьте соответствие глубины щита (300 мм) и размеров устанавливаемых устройств - особенно крупных контакторов и преобразователей частоты
• Используйте кабельные вводы с резиновыми уплотнениями (M20) для герметичности даже при IP31 - это продлит срок службы проводов
• При необходимости увеличения числа вводов - используйте отверстия для фланцев, чтобы установить переходники или муфты
• Не закрывайте вентиляционные зазоры (если есть) - даже при IP31 теплоотвод важен для долговечности автоматики
• Артикул sq0905-0067 совместим с аксессуарами серии ЩМП-6-0 от TDM ELECTRIC - все DIN-рейки, заземляющие планки и крепления одинакового стандарта
