Корпус металлический ЩМП-6-0 IP66 (1200х750х300) - SQ0905-0091 TDM

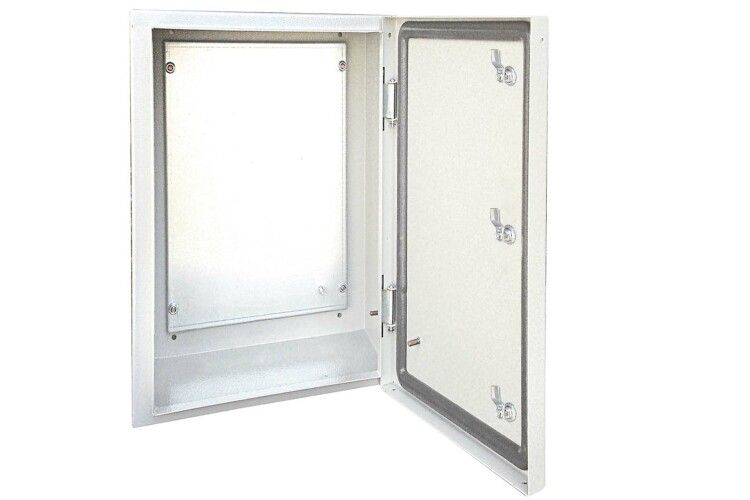

Щит с монтажной панелью ЩМП-6-0 IP66 (1200х750х300) от TDM ELECTRIC - это прочный металлический шкаф с внутренней панелью для монтажа оборудования, предназначенный для уличной и промышленной эксплуатации. Корпус выполнен из стали с порошковым покрытием RAL 7032, обеспечивает высокую защиту от пыли, воды и механических воздействий, что делает его надёжным решением для силовых и управляющих систем.

Назначение и область применения

Щит с монтажной панелью ЩМП-6-0 IP66 (1200х750х300) предназначен для сборки электрощитов различного назначения: силовые щиты, пункты распределения электроэнергии, системы автоматизации и управления. Подходит для установки на открытых площадках, в цехах, на объектах ЖКХ, транспорта и энергетики. Благодаря степени защиты IP66 и ударопрочности IK10, используется там, где требуется устойчивость к внешним факторам - дождю, песку, грязи и случайным ударам.

Технические характеристики

• Размеры корпуса: 1200×750×300 мм (Вы×Ш×Г)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Номинальный ток: 400 А - допустимая нагрузка на входную группу
• Материал корпуса: сталь, толщиной 1,2 мм
• Материал монтажной панели: оцинкованная сталь, толщиной 1,2 мм
• Покрытие: текстурированный порошковый слой RAL 7032 (серый)
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Тип двери: одинарная, закрытого типа, с замком
• Способ монтажа: открытая установка на стену
• Конструктив: полностью проваренные швы, усиленные петли с оцинкованным шплинтом
• Элемент заземления: есть, интегрирован в монтажную панель

Совместимость и монтаж

Щит с монтажной панелью ЩМП-6-0 IP66 (1200х750х300) имеет готовые кронштейны для крепления к вертикальной поверхности - достаточно просверлить отверстия в стене и зафиксировать шкаф болтами M8–M10. Монтажная панель выполнена из оцинкованной стали с перфорацией под DIN-рейки и стандартные крепления. Все элементы внутри легко комбинируются: автоматы, контакторы, преобразователи частоты, модульные устройства. Для герметичности используйте уплотнители на двери - они уже установлены, но требуют периодической проверки. Не рекомендуется монтировать шкаф в местах постоянного попадания струй воды под углом менее 15° к горизонту - хотя IP66 позволяет противостоять сильному напору, длительное воздействие под малым углом может нарушить герметичность.

Безопасность и стандарты

• Соответствует требованиям EN 50102 по ударопрочности (IK10)
• Степень защиты IP66 соответствует IEC 60529
• Порошковое покрытие устойчиво к химическим веществам и УФ-излучению
• Интегрированный элемент заземления обеспечивает безопасное соединение с контуром заземления

Преимущества

• Порошковое покрытие RAL 7032 повышает долговечность в условиях повышенной влажности и температурных колебаний
• Оцинкованная монтажная панель не подвержена коррозии, совместима с любыми типами креплений
• Полностью проваренные швы гарантируют герметичность - важное условие для IP66
• Усиленные петли с оцинкованным шплинтом предотвращают провисание двери даже при больших нагрузках
• Замок обеспечивает доступ только авторизованному персоналу
• Широкий выбор аксессуаров (DIN-рейки, кабельные вводы, световые индикаторы) можно заказать дополнительно

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует сертификат ATEX
• Не рассчитан на постоянное погружение в воду - IP66 не эквивалентен IP68
• При температурах ниже -30C возможна потеря эластичности уплотнителей - проверьте условия эксплуатации
• Внутренняя глубина 300 мм ограничивает установку крупногабаритных устройств - не подходят для массивных трансформаторов или больших частотных преобразователей
• Корпус из стали требует регулярного осмотра на предмет повреждений покрытия - особенно после механических ударов

Примеры использования

• Уличный пункт распределения (ПРУ) на производстве
• Щит управления насосной станцией в системе водоснабжения
• Автоматический щит для конвейера на пищевом предприятии
• Распределительный щит на автозаправочной станции
• Контрольный шкаф для систем видеонаблюдения на открытом участке дороги

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и кронштейнов - шаг крепления 400–500 мм
• Используйте кабельные вводы с уплотнителями - даже при IP66 некачественные вводы становятся точками протечки
• При установке в холодном климате выбирайте термостойкие материалы для внутренних компонентов - температура внутри шкафа может опускаться ниже окружающей
• Регулярно проверяйте состояние замка и уплотнителей - каждые 6–12 месяцев
• Щит с монтажной панелью ЩМП-6-0 IP66 (1200х750х300) от TDM ELECTRIC хорошо сочетается с продукцией других производителей - главное, соблюдать габариты и класс защиты
