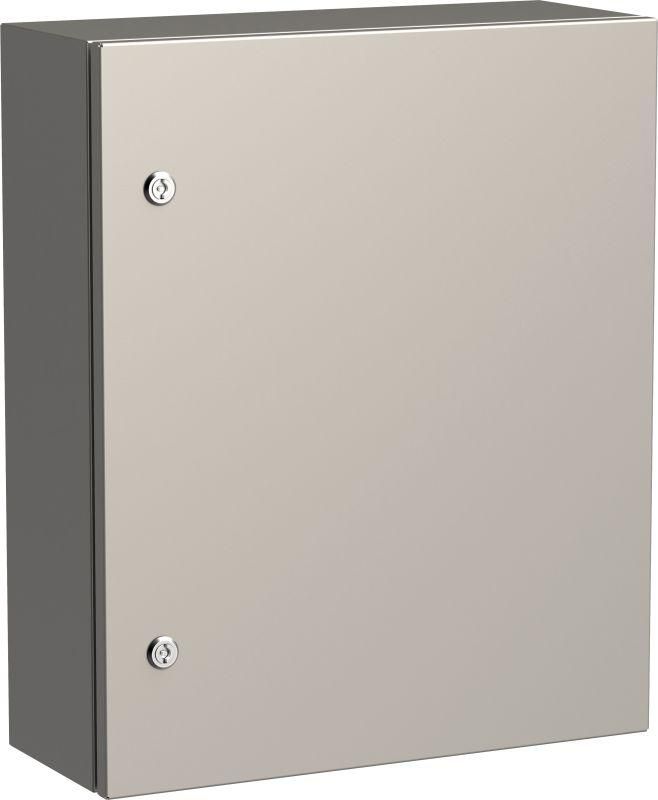

Корпус ЩМП-60.50.20 (AISI 304) TITAN 5 УХЛ1 IP66 метал. IEK TI5-11-N-060-050-020-66

Корпус металлический ЩМП-60.50.20 (AISI 304) УХЛ1 IP66 600х500х200мм от IEK - надёжная герметичная конструкция из нержавеющей стали для сборки распределительных щитов в условиях повышенной влажности, агрессивных сред и перепадов температур. Артикул ti5-11-n-060-050-020-66 соответствует серии TITAN и предназначен для промышленной автоматизации.

Назначение и область применения

Корпус ЩМП-60.50.20 используется для монтажа электрооборудования в условиях, где важна стойкость к коррозии, мойкам и внешним воздействиям. Подходит для установки в пищевой промышленности, фармацевтике, медицине, на производствах с частой влажной уборкой, а также на открытых площадках. Применяется как основа для щитов управления, автоматики, систем безопасности и коммуникаций.

Технические характеристики

• Габариты: 600×500×200 мм - внутреннее пространство позволяет разместить модульную аппаратуру до 200 мм глубиной
• Материал корпуса: нержавеющая сталь AISI 304 - устойчив к химическим веществам, соляным туманам и высокой влажности
• Толщина стенок: 1 мм - обеспечивает достаточную жесткость при сохранении лёгкости
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Ударопрочность: IK09 по EN 50102 - выдерживает удар энергией 20 Дж (эквивалент 2,5 кг, падающего с 80 см)
• Температурный диапазон: УХЛ1 (-60C…+40C) - работает в холодных регионах и в помещениях с кондиционированием
• Цвет: RAL 7035 (серый каменный) - устойчив к выцветанию, сочетается с промышленным интерьером
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип дверцы: одинарная, с замком - защищает от несанкционированного доступа
• Тип крышки: закрытого типа - исключает попадание влаги сверху
• Монтажная панель: съёмная, стальная - упрощает сборку и обслуживание внутри щита

Совместимость и монтаж

Корпус ЩМП-60.50.20 рассчитан на открытую установку - крепится к стене или опоре болтами через отверстия в боковых стенках. Монтажная панель снимается перед установкой компонентов, что удобно при работе с крупногабаритными устройствами. Для герметизации кабельных вводов используйте стандартные вводы с уплотнением IP66. Диаметр посадочных мест под вводы - не указан, проверьте совместимость с выбранными фитингами заранее. Габариты 600×500×200 мм подходят для щитов с количеством модулей до 36–48 (по 18 мм шириной).

Безопасность и стандарты

• Соответствует EN 50102 - требования к механической прочности (IK09)
• Защита IP66 соответствует IEC 60529 - гарантирует безопасность в условиях мытья водой под давлением
• Материал AISI 304 - сертифицирован для контакта с продуктами питания (FDA/EC 1935/2004)
• Конструкция выполнена цельносварной - исключает зазоры, снижающие степень защиты

Преимущества

• Нержавеющая сталь AISI 304 - не требует покраски, не ржавеет даже при постоянном контакте с водой
• Съёмная монтажная панель - ускоряет сборку и последующее техобслуживание
• Высокая ударопрочность IK09 - устойчив к случайным повреждениям при эксплуатации
• Широкий температурный диапазон - можно использовать как в холодильных камерах, так и на улице
• Замок на дверце - обеспечивает контроль доступа и соответствие нормам безопасности

Ограничения применения

• Не предназначена для погружения в жидкость - IP66 не равен IP68
• Толщина стенки 1 мм - не рекомендуется для установки в зонах с риском серьёзных механических ударов (например, в цехах с тяжёлой техникой)
• Не имеет встроенных вводов - необходимо дополнительно приобрести кабельные вводы и уплотнители
• Подходит только для открытой установки - нельзя заделывать в стену или помещать в нишу без вентиляции

Примеры использования

• Щит управления насосной станцией в пищевом производстве
• Распределительный щит на линии мойки оборудования в фармацевтике
• Автоматический контроллер освещения на улице в условиях зимних морозов
• Щит связи и сигнализации в больничных отделениях с регулярной дезинфекцией
• Пульт управления конвейером в мясопереработке

Практические советы

• Перед монтажом проверьте, чтобы все кабельные вводы имели класс защиты IP66 - иначе будет нарушена целостность корпуса
• При использовании в холодных условиях убедитесь, что внутри щита нет конденсата - возможно применение нагревательных элементов или вентиляторов
• Съёмная панель позволяет легко менять оборудование - планируйте расположение компонентов с запасом по глубине (до 200 мм)
• Для долговечности не применяйте агрессивные чистящие средства - достаточно протирания водой и мягкими моющими средствами
• Артикул ti5-11-n-060-050-020-66 - единственный вариант этого размера в серии TITAN; аналоги других брендов могут отличаться по форме креплений
