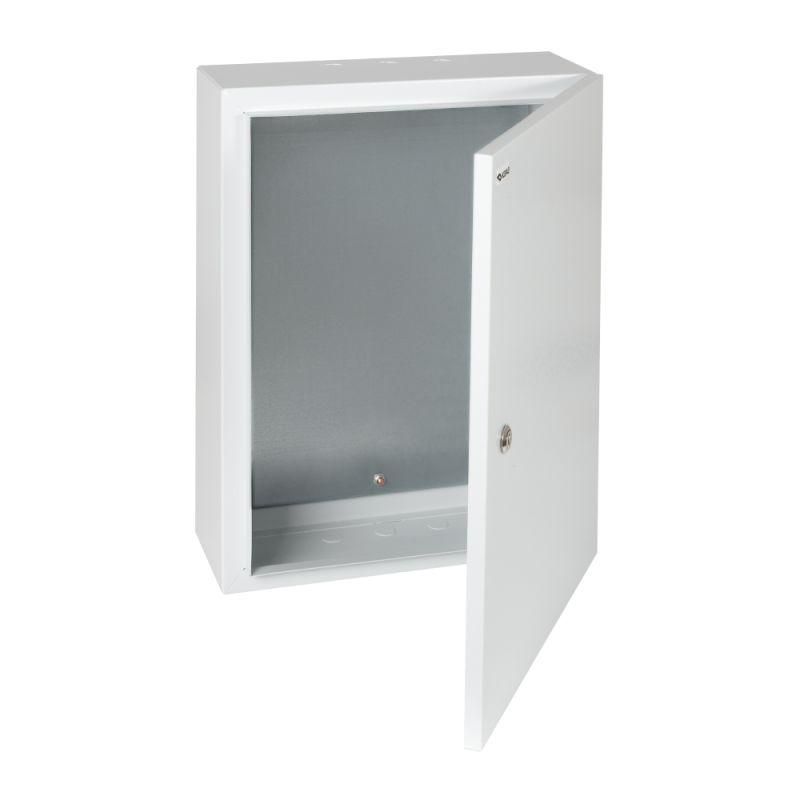

Корпус металлический ЩМП-КМП-500х400х155-IP41-УХЛ3 типоисполнение КОМПАКТ - 367429 КЭАЗ

Корпус металлический ЩМП-КМП-500х400х155 IP41 УХЛ3, типоисполнение КОМПАКТ от КЭАЗ предназначен для компактного размещения электротехнического оборудования в щитах управления, распределения и автоматизации. Металлическая конструкция с порошковым покрытием обеспечивает надежную защиту в условиях промышленной среды.

Назначение и область применения

ЩМП-КМП-500х400х155 IP41 УХЛ3 используется для сборки электрощитов различного назначения: силовых, управляющих, вводно-распределительных, систем сигнализации и автоматизации технологических процессов. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Применяется совместно с оборудованием КЭАЗ, включая автоматы, контакторы, реле и другие устройства.

Технические характеристики

• Размеры: 500×400×155 мм - оптимальная глубина для компактного монтажа без перегрузки пространства.
• Материал корпуса: сталь - прочная и долговечная основа, устойчивая к механическим воздействиям.
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды; подходит для сухих и слабо запыленных помещений.
• Замок: есть - обеспечивает безопасность доступа к внутреннему оборудованию.
• Монтажная панель: съемная - позволяет удобно собирать и проверять оборудование вне корпуса перед установкой.
• Покрытие: порошковое - антикоррозийное, износостойкое, не требует периодической окраски.
• Цвет: серый - соответствует промышленным стандартам эстетики.
• Класс защиты: II - двойная изоляция, не требуется заземление корпуса.
• Номинальный ток: 125 А - допустимая нагрузка на коммутируемые цепи через установленное оборудование.
• Способ монтажа: открытая установка - крепится к стене с помощью кронштейнов или болтов.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 80% при 25C.

Совместимость и монтаж

Корпус ЩМП-КМП-500х400х155 IP41 УХЛ3 совместим со всеми устройствами КЭАЗ, имеющими стандартизированные крепления. Съемная монтажная панель фиксируется на направляющих внутри корпуса - её можно легко снять, смонтировать все элементы на столе, затем вставить обратно. Для установки используйте четыре точки крепления на задней стенке. Диаметр отверстий под крепеж - 6–8 мм. Не рекомендуется использовать для скрытой установки в стенах - корпус рассчитан исключительно на открытый монтаж.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 15150. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает риск возникновения потенциала на корпусе. Порошковое покрытие не выделяет токсичных веществ при нагреве. Номинальный ток 125 А указывает на предельную нагрузку, которую способны выдерживать установленные аппараты - не следует превышать этот показатель.

Преимущества

• Съемная монтажная панель значительно ускоряет сборку и обслуживание - особенно важно при частых модификациях схемы.
• Порошковое покрытие защищает от коррозии даже при длительном использовании в помещениях с повышенной влажностью.
• Компактная глубина 155 мм позволяет устанавливать корпус там, где важна экономия места - например, в нишах или узких коридорах.
• Наличие замка повышает уровень безопасности и контролирует доступ к управлению.
• Серый цвет не выгорает на свету и хорошо сочетается с другими промышленными изделиями.

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - степень защиты IP41 недостаточна для попадания брызг сбоку или постоянной влаги.
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-маркировка).
• Не рекомендован для установки в местах с высокой запыленностью (пыль класса 2 и выше) - IP41 не защищает от тонкой пыли.
• Номинальный ток 125 А - это предел для всей системы, а не для одного аппарата. Перегрузка возможна при одновременной работе нескольких мощных потребителей.

Примеры использования

• Щит управления насосной станцией в жилом комплексе.
• Распределительный щит освещения в административном здании.
• Автоматизированная система контроля климатического оборудования на производстве.
• Щит сигнализации пожарной безопасности в торговом центре.
• Контрольный шкаф для пускателей на конвейере в пищевой промышленности.

Практические советы

• Перед монтажом проверьте соответствие габаритов оборудования и свободного пространства внутри корпуса - 500×400 мм позволяют разместить до 12–15 стандартных DIN-модулей.
• При использовании съемной панели закрепите провода на ней заранее - это снизит риск перегиба и повреждения изоляции при установке.
• Для лучшей теплоотдачи оставляйте минимум 50 мм свободного пространства вокруг корпуса - особенно при плотной комплектации.
• Проверяйте герметичность замка после установки - он должен плотно закрываться, чтобы сохранить степень защиты IP41.
• При необходимости увеличения степени защиты - используйте внешние уплотнители или дополнительные кожухи, но не пытайтесь модифицировать сам корпус - это нарушит сертификацию.
