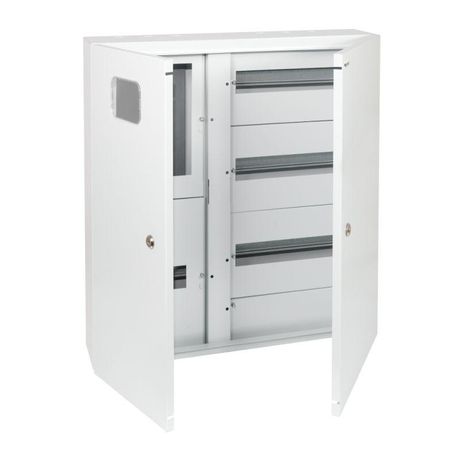

Корпус металлический ЩУРн-СТД-3-МП/52-0-645х610х145-IP41-УХЛ3 3ф счетчик на МП, 52 мод., 2 двери, типоисполнение СТАНДАРТ - 367471 КЭАЗ

Корпус металлический ЩУРн-СТД-3-МП/52-0-645х610х145-IP41-УХЛ3 от КЭАЗ предназначен для монтажа счетчиков и модульного оборудования в трехфазных сетях 220/380 В. Его прочная стальная конструкция с двойными дверями и IP41 обеспечивает надежную защиту в условиях открытой установки, включая улицу.

Назначение и область применения

ЩУРн-СТД-3-МП/52-0-645х610х145-IP41-УХЛ3 используется для сборки учетно-распределительных щитов. Он подходит для установки счетчиков электроэнергии, автоматических выключателей, УЗО, контакторов и других модульных устройств. Корпус применяется в зданиях и на объектах с открытым монтажом - в том числе на улице, в подъездах, на производстве, в административных и жилых помещениях. Подходит для систем с номинальным током до 125 А.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Габариты: 645×610×145 мм (Ш×В×Г)
• Количество модулей: 52 (стандартные DIN-рейки)
• Степень защиты: IP41 - защита от твердых предметов >1 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Тип дверей: две, с замком
• Наличие смотрового окна: да - позволяет контролировать положение рубильника или состояние счетчика без открывания двери
• Способ монтажа: открытая установка на стену
• Наличие монтажной панели: да - внутренняя рама для фиксации оборудования
• Тип крышки: закрытый - герметичная конструкция без доступа сверху
• Условия эксплуатации: УХЛ3 - работает при температуре от −40C до +40C, в средах с повышенной влажностью

Совместимость и монтаж

ЩУРн-СТД-3-МП/52-0-645х610х145-IP41-УХЛ3 совместим со всеми стандартными модульными устройствами на DIN-рейке 35 мм. Монтаж выполняется на вертикальную поверхность с помощью болтов или анкеров через отверстия в задней стенке. Глубина 145 мм достаточна для большинства однополюсных и двухполюсных автоматов, но требует проверки габаритов крупных устройств (например, многополюсных УЗО или преобразователей частоты). Для наружной установки рекомендуется использовать защитный козырек от осадков, так как IP41 не защищает от бокового попадания воды.

Безопасность и стандарты

Корпус соответствует требованиям безопасности класса защиты II - он не требует подключения к контуру заземления, что снижает сложность монтажа. Порошковое покрытие предотвращает коррозию и повышает долговечность. Наличие замка исключает случайное открытие, а смотровое окно минимизирует необходимость вскрытия при обычном обслуживании. Соответствие условиям УХЛ3 гарантирует работу в холодных и влажных регионах России.

Преимущества

• Две двери обеспечивают удобный доступ к оборудованию с обеих сторон - особенно полезно при установке в нишах или между стенами
• Порошковое покрытие устойчиво к механическим воздействиям и химическим агрессивным средам
• Высокая вместимость - 52 модуля позволяют собрать полноценный щит учета и распределения
• Поддержка наружной установки - не нуждается в специальных шкафах или навесах при условии минимальной защиты от прямого дождя
• Интегрированная монтажная панель упрощает фиксацию оборудования и снижает риск деформации при нагрузках

Ограничения применения

• Степень защиты IP41 недостаточна для мест с постоянным воздействием воды - не подходит для сырых цехов, бассейнов, улиц без козырька
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Номинальный ток 125 А ограничен - не подходит для главных вводов выше этого значения
• Отсутствуют вентиляционные каналы - при высокой плотности компонентов возможен перегрев; требуется расчет тепловыделения
• Не предусмотрена возможность встраивания в стену - только открытая установка

Примеры использования

• Учетно-распределительный щит в подвале многоэтажного дома
• Внешний щит на фасаде офисного здания для ввода энергии
• Распределительный пункт на производственной площадке с несколькими группами потребителей
• Щит для автономного участка (гараж, будка, коттедж) с вводом 380 В

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (145 мм) подходила для всех установленных устройств - некоторые УЗО и автоматы имеют увеличенные габариты
• При наружной установке используйте дополнительный козырек или навес - даже при IP41 вода может попасть под двери при сильном ветре
• Для удобства обслуживания расположите счетчики и часто используемые устройства на уровне глаз - около 1,5–1,7 м от пола
• Не забудьте про проводку: входные кабели должны иметь запас длины для подключения к клеммникам внутри корпуса
• ЩУРн-СТД-3-МП/52-0-645х610х145-IP41-УХЛ3 от КЭAZ - серийный продукт с гарантированной совместимостью с другими изделиями КЭАЗ, включая клеммы, рейки и аксессуары
