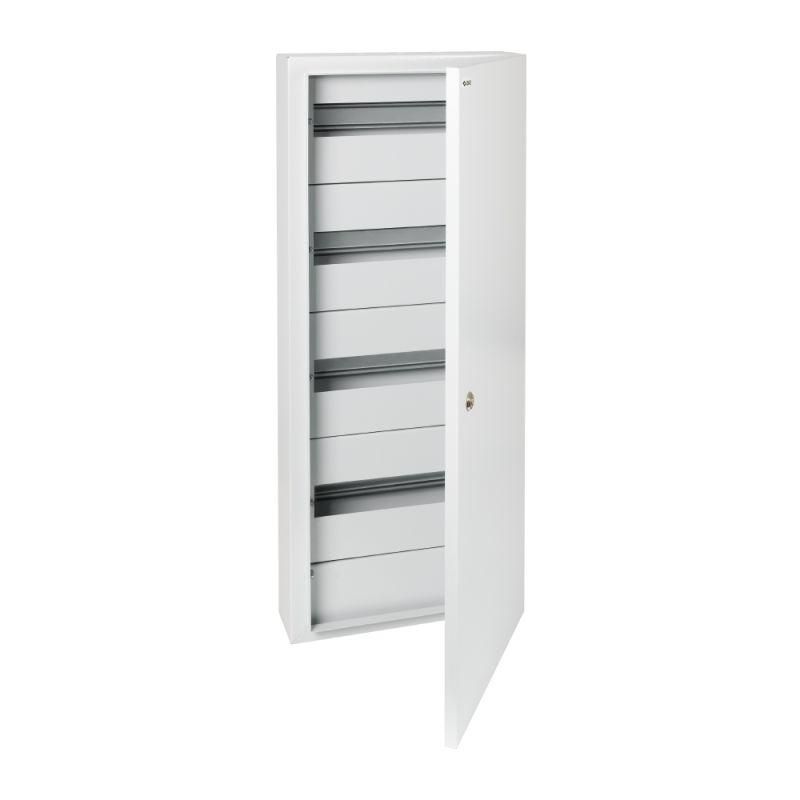

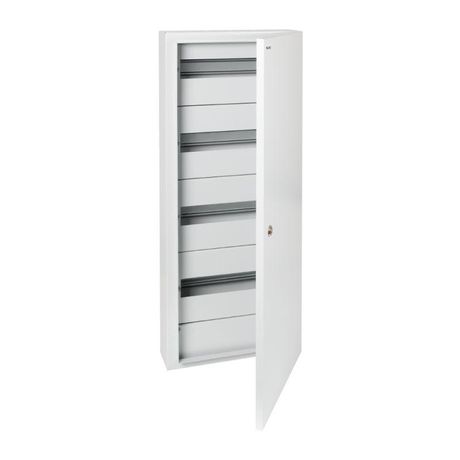

Корпус металлический ЩРн-СТД-60-825х350х115-IP41-УХЛ3 60 модулей, типоисполнение СТАНДАРТ - 367455 КЭАЗ

Корпус металлический ЩРн-СТД-60-825х350х115-IP41-УХЛ3 60 модулей от КЭАЗ - это надёжный навесной шкаф для сборки распределительных щитов с модульной аппаратурой, предназначенный для ввода и распределения электроэнергии в условиях умеренного климата. Артикул 367455 соответствует серийному решению КЭАЗ для промышленного и коммунального использования.

Назначение и область применения

ЩРн-СТД-60-825х350х115-IP41-УХЛ3 используется для монтажа автоматических выключателей, УЗО, контакторов и другой модульной аппаратуры в системах электроснабжения 220/380 В. Подходит для установки внутри помещений и на улице благодаря защите IP41 и классу УХЛ3. Применяется в жилых домах, производственных цехах, объектах ЖКХ, на складах и других местах, где требуется компактное и защищённое решение для распределения энергии.

Технические характеристики

• Количество модулей: 60 (стандартная ширина DIN-рейки)
• Габариты: 825×350×115 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и капель воды, падающих вертикально
• Номинальный ток: 125 А - максимальный допустимый ток через входную группу
• Класс защиты: II - двойная изоляция, заземление корпуса необязательно
• Тип дверцы: двойная - внутренняя и внешняя, обеспечивает удобство обслуживания
• Тип крышки: закрытый - предотвращает доступ к токоведущим частям при открытой дверце
• Наличие замка: да - с возможностью пломбирования
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов
• Условия эксплуатации: УХЛ3 - работает при температурах от −40C до +40C, в средней влажности

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами, установленными на DIN-рейке 35 мм. Для монтажа используются четыре точки крепления на задней стенке. Глубина 115 мм позволяет разместить большинство современных автоматов и УЗО, но не рекомендован для габаритных устройств с крупными клеммниками или многоступенчатыми фильтрами. Перед установкой проверьте посадочные отверстия под крепёж - они рассчитаны на стандартные саморезы M6. Двойная дверца требует свободного пространства перед шкафом минимум 60 см для полноценного открывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1–2007 (IEC 61439-1) для распределительных щитов низкого напряжения. Класс защиты II исключает необходимость подключения PE-проводника к корпусу, что снижает риск ошибок при монтаже. Порошковое покрытие повышает коррозионную стойкость, особенно важное при наружной установке. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала.

Преимущества

• Высокая механическая прочность стали обеспечивает долговечность даже при нагрузках и ударах
• Порошковое покрытие устойчиво к царапинам, химикатам и перепадам температур
• Двойная дверца позволяет проводить диагностику и ремонт без полного вскрытия шкафа
• Закрытая крышка снижает риск случайного прикосновения к токоведущим элементам
• Поддержка наружной установки делает корпус универсальным для условий без специального помещения

Ограничения применения

• Не подходит для установки в помещениях с высокой запылённостью, агрессивными газами или постоянным воздействием струй воды - степень защиты IP41 недостаточна
• Не предназначен для монтажа мощных преобразователей частоты, сварочных контроллеров или оборудования с высокими тепловыделениями - отсутствует активная вентиляция
• При наружной установке необходимо предусмотреть защиту от прямого попадания солнечных лучей и осадков - корпус не герметичен
• Глубина 115 мм не позволяет разместить некоторые старые модели автоматов с широкими клеммами или устройства с боковым выводом

Примеры использования

• Главный вводный щит в многоквартирном доме с распределением по этажам
• Распределительный щит на производственной линии с автоматическими выключателями и контакторами
• Наружный щит управления насосной станцией в сельской местности
• Аварийный щит освещения в подземном паркинге

Практические советы

• Перед монтажом проверьте соответствие размеров модульных устройств - 60 модулей = 1080 мм DIN-рейки, убедитесь, что все устройства поместятся с учётом зазоров между ними
• При наружной установке используйте дополнительный водоотводящий канал под нижними отверстиями для кабелей
• Для продления срока службы в условиях повышенной влажности периодически проверяйте состояние замка и уплотнителей дверцы
• Не забудьте указать на дверце схему подключения - это обязательное требование правил безопасной эксплуатации
• Артикул 367455 - единственный вариант этого типа корпуса в линейке КЭАЗ с такими габаритами и IP41; аналоги имеют другие размеры или уровень защиты
