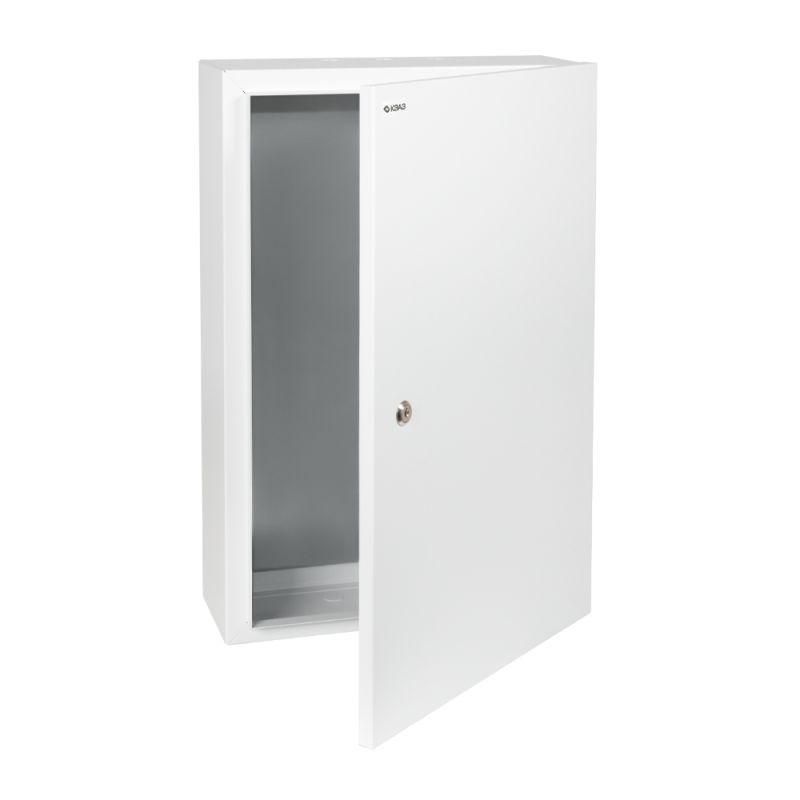

Корпус металлический ЩМП-КМП-600х400х155-IP41-УХЛ3 типоисполнение КОМПАКТ - 367430 КЭАЗ

Корпус металлический ЩМП-КМП-600х400х155 IP41 УХЛ3, типоисполнение КОМПАКТ от КЭАЗ предназначен для компактного размещения электротехнического оборудования в щитах управления и распределения. Благодаря прочной стальной конструкции и съёмной монтажной панели, этот корпус упрощает монтаж и обслуживание, особенно в условиях промышленных и бытовых объектов.

Назначение и область применения

ЩМП-КМП-600х400х155 IP41 УХЛ3 используется для сборки электрощитов различного назначения: силовых, управления, вводно-распределительных, систем сигнализации и автоматизации. Подходит для установки внутри помещений - на заводах, в офисах, жилых домах и общественных зданиях. Применяется для размещения автоматических выключателей, контакторов, реле, модульных устройств и других элементов до 125 А.

Технические характеристики

• Размеры: 600×400×155 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием (серый цвет)
• Степень защиты: IP41 - защита от твёрдых предметов более 1 мм и вертикально падающих капель воды
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 125 А - максимальный допустимый ток через шины и коммутационные устройства внутри корпуса
• Тип крышки: дверь с замком - обеспечивает доступ и безопасность
• Монтажная панель: съёмная - позволяет собирать оборудование вне корпуса
• Способ установки: открытая - крепится к стене или опоре
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

Корпус совместим с любым оборудованием производства КЭАЗ, включая автоматы, УЗО, DIN-рейки и модульные устройства. Монтаж выполняется на стену с помощью кронштейнов или болтов. Съёмная монтажная панель фиксируется на направляющих внутри корпуса - её можно полностью вынуть для удобной сборки и тестирования компонентов перед установкой. Диаметр отверстий для ввода кабелей рассчитан под стандартные кабельные вводы, но требуют самостоятельной доработки под нужный размер.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP41. Класс защиты II исключает необходимость подключения к контуру заземления, что снижает риск возникновения потенциала на корпусе. Порошковое покрытие предотвращает коррозию и повышает долговечность. Замок на двери защищает от несанкционированного доступа.

Преимущества

• Съёмная монтажная панель ускоряет сборку и снижает трудозатраты при монтаже
• Порошковое покрытие устойчиво к механическим воздействиям и химическим средам
• Жесткая стальная конструкция сохраняет форму при нагрузках и вибрациях
• Компактная глубина 155 мм позволяет устанавливать корпус в ограниченном пространстве
• Поддерживает широкий спектр оборудования КЭАЗ - легко масштабируется

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для дождя, снега или запылённой среды
• Не рекомендован для мест с высокой влажностью (>90%) или постоянным конденсатом
• Номинальный ток 125 А - не подходит для мощных вводных щитов выше этого значения
• Отсутствие встроенных вводов - необходимо самостоятельно выбирать и устанавливать кабельные вводы

Примеры использования

• Щит управления насосной станцией в жилом комплексе
• Распределительный щит освещения в офисном здании
• Автоматизированный щит контроля климатической системы
• Щит питания конвейера на производстве с использованием контакторов и термореле

Практические советы

• Перед монтажом проверьте соответствие габаритов оборудования и размеров монтажной панели - 600×400 мм позволяют разместить до 36 модулей по 18 мм каждый
• При установке используйте антивибрационные прокладки, если корпус крепится к вибрирующим поверхностям
• Для ввода кабелей лучше применять герметичные кабельные вводы с резиновыми уплотнителями - даже при IP41 это повысит надёжность
• При работе в холодных помещениях убедитесь, что температура не ниже −25C - иначе возможны проблемы с пластиковыми деталями и смазкой замка
• Обязательно закрепите съёмную панель после сборки - она не должна болтаться при открывании двери
