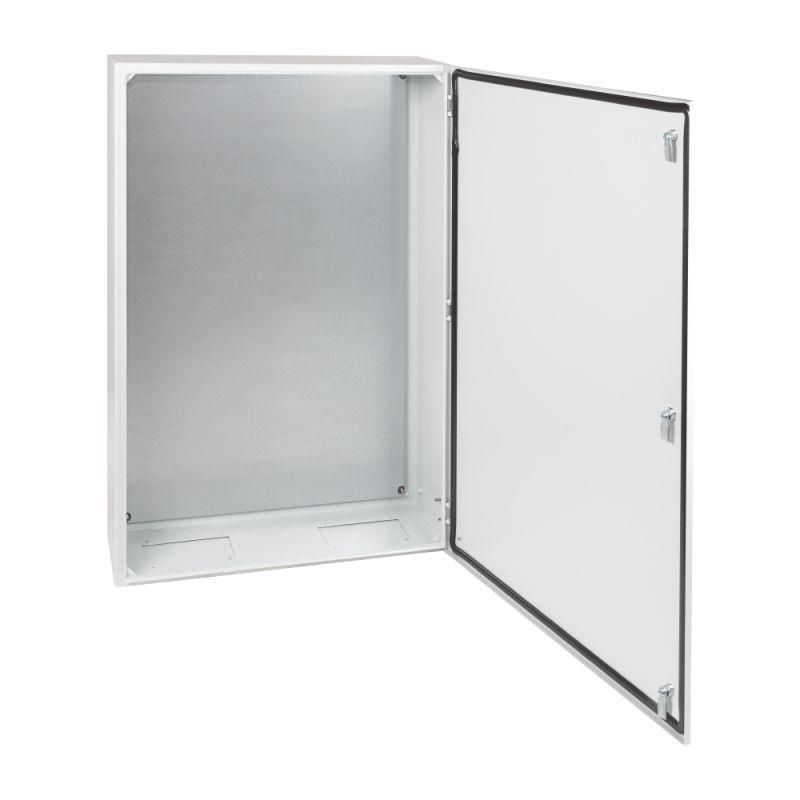

Корпус металлический ЩМП-ПРО-1200х800х280-IP66-УХЛ1 (ПРО) КЭАЗ 367450

Щит с монтажной панелью ЩМП-ПРО 1200х800х280 IP66 УХЛ1 от КЭАЗ предназначен для наружной установки и сборки распределительных устройств в условиях повышенной запыленности, влаги и перепадов температур. Корпус с жестко закрепленной монтажной панелью обеспечивает надежную фиксацию аппаратуры, а порошковое покрытие защищает от коррозии.

Назначение и область применения

Щит с монтажной панелью ЩМП-ПРО 1200х800х280 IP66 УХЛ1 используется для сборки силовых, управляющих, вводно-распределительных щитов, систем сигнализации и автоматизации. Подходит для установки на открытых площадках, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленного производства. Благодаря классу защиты II и степени IP66, он выдерживает воздействие воды из любого направления и высокой запыленности.

Технические характеристики

• Размеры: 1200×800×280 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Номинальный ток: 630 А - допустимый максимальный ток через вводные устройства
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL (серый)
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - полностью герметичная, без доступа внутрь сверху
• Класс защиты: II - двойная изоляция, заземление не требуется
• Способ монтажа: открытая установка - крепится к стене, опоре или платформе болтами
• Наличие замка: да - с возможностью пломбирования
• Условия эксплуатации: УХЛ1 - работает при температурах от −50C до +40C, влажности до 98%

Совместимость и монтаж

Щит с монтажной панелью ЩМП-ПРО 1200х800х280 IP66 УХЛ1 совместим со всем оборудованием КЭАЗ: автоматическими выключателями, контакторами, реле, модульными устройствами. Монтажная панель съемная - её можно демонтировать перед установкой компонентов, что ускоряет сборку и снижает риск повреждения элементов. Для монтажа используются четыре предварительно подготовленных отверстия в задней стенке. Рекомендуется использовать анкерные болты M8–M10 для крепления к бетонным или металлическим основаниям. Глубина 280 мм позволяет разместить оборудование до 12 модулей шириной 18 мм в один ряд.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II исключает необходимость подключения к контуру заземления, что повышает безопасность при работе в сырых средах. Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям. Наличие замка обеспечивает контроль доступа и соответствие нормам безопасности на промышленных объектах.

Преимущества

• Съёмная монтажная панель - удобство сборки и обслуживания
• Высокая степень защиты IP66 - надёжная работа в любых погодных условиях
• Порошковое покрытие - долгий срок службы без окрашивания и ржавчины
• Класс защиты II - возможность установки без заземления, снижение затрат на монтаж
• Совместимость с продукцией КЭАЗ - гарантия точного подбора комплектующих

Ограничения применения

• Не предназначен для взрывоопасных зон (не имеет маркировки Ex)
• Номинальный ток 630 А - не рассчитан на использование с вводными автоматами выше этого значения
• Открытая установка требует прочного основания; не рекомендуется крепить на гибкие или подвижные конструкции
• При температурах ниже −50C возможно снижение эластичности уплотнителей - проверьте состояние резины перед зимним запуском

Примеры использования

• Внешний вводно-распределительный щит на производственной площадке
• Щит управления насосной станцией в открытом колодце
• Автоматизированный пункт контроля освещения на автодорожном участке
• Распределительный щит для системы видеонаблюдения на территории склада

Практические советы

• Перед монтажом проверьте, чтобы все отверстия для кабельных вводов были закрыты заглушками - это сохранит степень защиты IP66
• При использовании кабельных вводов с резьбой выбирайте те же типоразмеры, что и у оригинальных отверстий - не просверливайте новые без согласования с проектом
• При установке в холодном климате используйте термостойкий силиконовый герметик вокруг кабельных проходов
• При частом обслуживании - регулярно смазывайте петли дверцы и механизм замка, чтобы избежать коррозии
• При заказе комплектующих - ориентируйтесь на серию ЩМП-ПРО: все изделия КЭАЗ, совместимые с этим корпусом, указаны в каталоге как “совместимо с ЩМП-ПРО”
