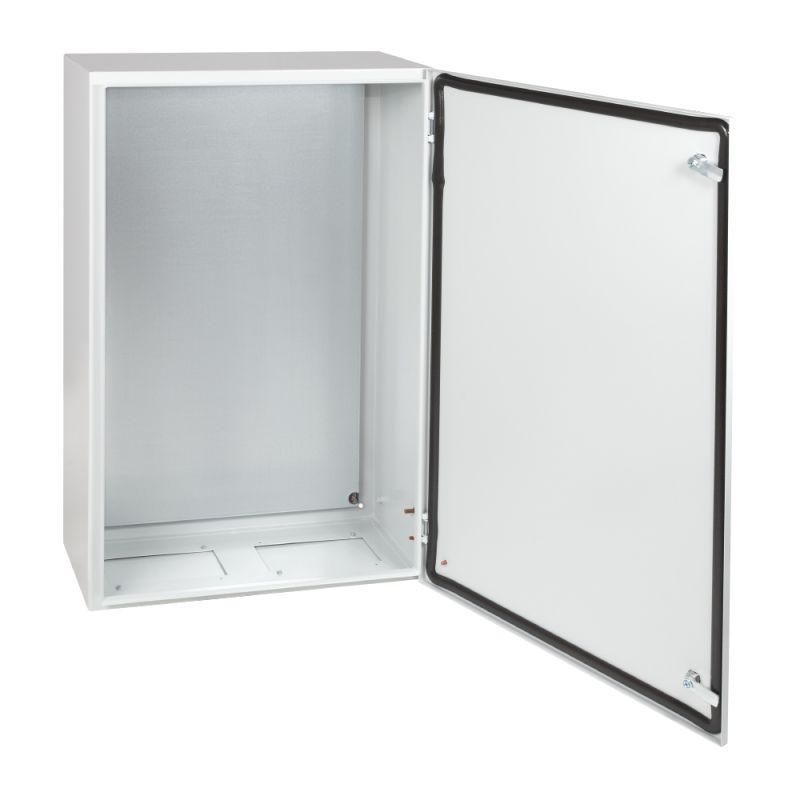

Корпус металлический ЩМП-ПРО-900х600х280-IP66-УХЛ1 типоисполнение ПРО - 367448 КЭАЗ

Корпус металлический ЩМП-ПРО-900х600х280-IP66-УХЛ1 от КЭАЗ - это прочная, герметичная конструкция для сборки электрощитов в сложных условиях. Благодаря IP66 и порошковому покрытию он выдерживает влагу, пыль и механические воздействия, а съёмная монтажная панель ускоряет монтаж. Подходит для промышленного и гражданского использования.

Назначение и область применения

ЩМП-ПРО-900х600х280-IP66-УХЛ1 предназначен для установки внутри электрощитов: силовых, управления, вводно-распределительных, систем автоматизации и сигнализации. Применяется там, где важна надёжная защита от внешних факторов - на заводах, в насосных станциях, на элеваторах, в подземных помещениях и на открытых площадках. Подходит для монтажа любых устройств КЭАЗ.

Технические характеристики

• Размеры: 900×600×280 мм (высота × ширина × глубина)
• Глубина монтажа: 280 мм - позволяет размещать крупногабаритные аппараты и клеммники
• Материал корпуса: сталь - обеспечивает высокую механическую прочность
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Тип крышки: дверь с уплотнителем - плотное закрывание исключает проникновение влаги
• Замок: есть - предотвращает несанкционированный доступ
• Монтажная панель: съёмная, с обработанными краями - удобна для сборки вне корпуса
• Покрытие: порошковое - устойчиво к царапинам, коррозии и химическим воздействиям
• Цвет: серый - соответствует промышленному дизайну
• Класс защиты: II - двойная изоляция, не требует заземления корпуса
• Номинальный ток: 630 А - рассчитан на работу с мощными распределительными устройствами
• Исполнение: УХЛ1 - работает при температуре от −50C до +40C, в условиях повышенной влажности
• Способ монтажа: открытая установка - крепится на стену, опору или раму

Совместимость и монтаж

ЩМП-ПРО-900х600х280-IP66-УХЛ1 совместим со всеми типами аппаратов КЭАЗ: автоматическими выключателями, контакторами, реле, модульными устройствами. Монтажная панель легко снимается - можно собирать щит на столе, затем вставлять в корпус. Для фиксации на вертикальной поверхности предусмотрены крепёжные проушины - они уже установлены в корпусе. Отдельный водоотливной отгиб по периметру исключает скопление влаги и не требует установки дополнительного козырька. Установочные люки позволяют вводить кабели большого сечения; при ошибке в расположении отверстия люк можно заменить без замены всего корпуса.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты II гарантирует безопасность даже при отсутствии заземления. Порошковое покрытие не содержит токсичных веществ. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала. Температурный диапазон УХЛ1 подтверждает соответствие условиям эксплуатации в холодных регионах России.

Преимущества

• Съёмная монтажная панель снижает время сборки на 30–40%
• Обработанные края панели - безопасны при работе руками, не травмируют
• Водоотливной отгиб исключает риск протечек и коррозии внутренних элементов
• Замена установочного люка - экономит средства при браке при сверлении
• Проушины для навешивания - упрощают установку на стену без дополнительных кронштейнов
• Высокая степень защиты IP66 - подходит для улицы, сырых помещений, пищевых производств

Ограничения применения

Не предназначен для взрывоопасных сред (не имеет взрывозащиты Ex). Не рекомендован для постоянного погружения в воду - IP66 не равен IP68. Номинальный ток 630 А относится к самому корпусу, но не является пределом для всех встроенных устройств - необходимо проверять допустимые токи самих аппаратов. Не следует использовать в местах с частыми ударными нагрузками - хотя корпус прочный, ударопрочность не специфицирована.

Примеры использования

• Вводно-распределительный щит на производстве с конвейерами
• Щит управления насосной станцией в условиях повышенной влажности
• Автоматизированная система освещения на территории склада
• Распределительный пункт в подвале многоквартирного дома
• Щит питания системы видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте посадочные размеры - глубина 280 мм должна соответствовать габаритам ваших аппаратов
• При использовании кабелей сечением более 50 мм2 используйте установочные люки - они специально созданы для этого
• При навешивании корпуса на стену используйте все четыре проушины - это повысит устойчивость
• При необходимости замены люка - заказывайте оригинальные запчасти от КЭАЗ, чтобы сохранить степень защиты IP66
• Не открывайте крышку во время работы под напряжением - даже при классе защиты II возможен контакт с токоведущими частями
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - особенно в условиях солёного воздуха или химической агрессии
