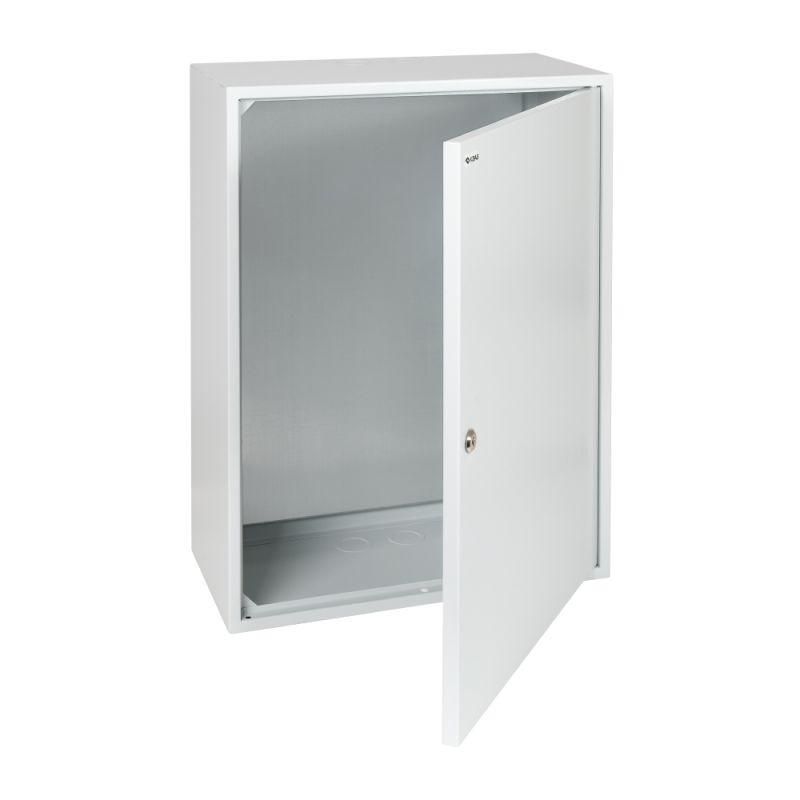

Корпус металлический ЩМП-СТД-650х500х250-IP41-УХЛ3 типоисполнение СТАНДАРТ - 367435 КЭАЗ

Корпус металлический ЩМП-СТД-650х500х250-IP41-УХЛ3 типоисполнение СТАНДАРТ от КЭАЗ предназначен для монтажа электротехнического оборудования в щитах различного назначения - от силовых до систем автоматизации. Металлическая конструкция с монтажной панелью обеспечивает удобство сборки и надежную защиту компонентов в условиях промышленных и бытовых помещений.

Назначение и область применения

ЩМП-СТД-650х500х250-IP41-УХЛ3 используется для сборки распределительных, вводно-распределительных, управляющих и сигнализационных щитов. Подходит для установки внутри зданий - на производствах, в офисах, жилых домах и общественных объектах. Применяется для размещения автоматических выключателей, контакторов, реле, модульных устройств и других элементов, совместимых с продукцией КЭАЗ.

Технические характеристики

• Размеры: 650×500×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 125 А - максимальный допустимый ток через корпус при нормальной эксплуатации
• Тип крышки: дверь с замком
• Наличие монтажной панели: да, съемная
• Способ монтажа: открытая установка на стену
• Условия эксплуатации: УХЛ3 - для работы в помещениях с умеренным климатом, без воздействия осадков и прямого солнца

Совместимость и монтаж

Корпус ЩМП-СТД-650х500х250-IP41-УХЛ3 совместим с любым оборудованием КЭАЗ, включая автоматы, УЗО, контакторы и другие модульные устройства. Монтажная панель снимается для удобства сборки - все компоненты можно предварительно закрепить на ней на столе, затем установить внутрь корпуса целиком. Открытая установка требует фиксации на несущей стене с помощью болтов или анкеров. Для ввода кабелей предусмотрены специальные проходы - в том числе с возможностью замены установочного люка при ошибке в разметке.

Безопасность и стандарты

Корпус соответствует требованиям безопасности класса защиты II - он не требует подключения к заземляющему проводнику. Порошковое покрытие защищает металл от коррозии и механических повреждений. Степень защиты IP41 гарантирует, что внутренние компоненты не будут повреждены случайными контактами с инструментами или крупной пылью, а также каплями воды, падающими вертикально. Наличие замка исключает несанкционированный доступ.

Преимущества

• Съемная монтажная панель позволяет собирать щит на столе, снижая время и сложность монтажа
• Края панели тщательно обработаны - безопасны при работе с ней, не травмируют руки
• Установочные люки легко заменяются, если отверстие сделано неверно - экономят материал и время
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям в помещении
• Корпус ЩМП-СТД-650х500х250-IP41-УХЛ3 рассчитан на длительную работу в условиях повышенной влажности и перепадов температур

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, ветра или прямого попадания влаги
• Не рекомендован для сред с высокой запыленностью, агрессивными газами или постоянным брызгами жидкости
• Номинальный ток 125 А - не следует использовать для щитов с суммарной нагрузкой выше этого значения
• Класс защиты II не предусматривает заземления корпуса - нельзя применять там, где требуется обязательное заземление по регламенту

Примеры использования

• Распределительный щит в квартире с автоматическими выключателями и УЗО
• Щит управления насосной станцией на производстве
• Вводно-распределительный щит в офисном здании
• Автоматизированная система контроля климатического оборудования
• Щит сигнализации и датчиков в складском комплексе

Практические советы

• Перед монтажом проверьте, что посадочные размеры оборудования (например, DIN-рейки) соответствуют внутреннему пространству корпуса
• Используйте кабельные вводы с герметичными резиновыми вставками - даже при IP41 важно минимизировать попадание пыли
• При использовании съемной панели фиксируйте ее после установки - она должна плотно прилегать к раме корпуса
• Для щита с большой массой используйте два человека при подъеме - вес с оборудованием может достигать 20–25 кг
• При необходимости замены установочного люка - сохраните старый, чтобы точно определить место нового отверстия
• ЩМП-СТД-650х500х250-IP41-УХЛ3 от КЭAZ - выбирайте этот корпус, когда нужна прочная, долговечная и ремонтопригодная конструкция
