Корпус металлический ЩМПг-03 IP54 красн. 360х300х175 RED_SHMPg-03_IP54_SIMPLE ЭРА Б0047701

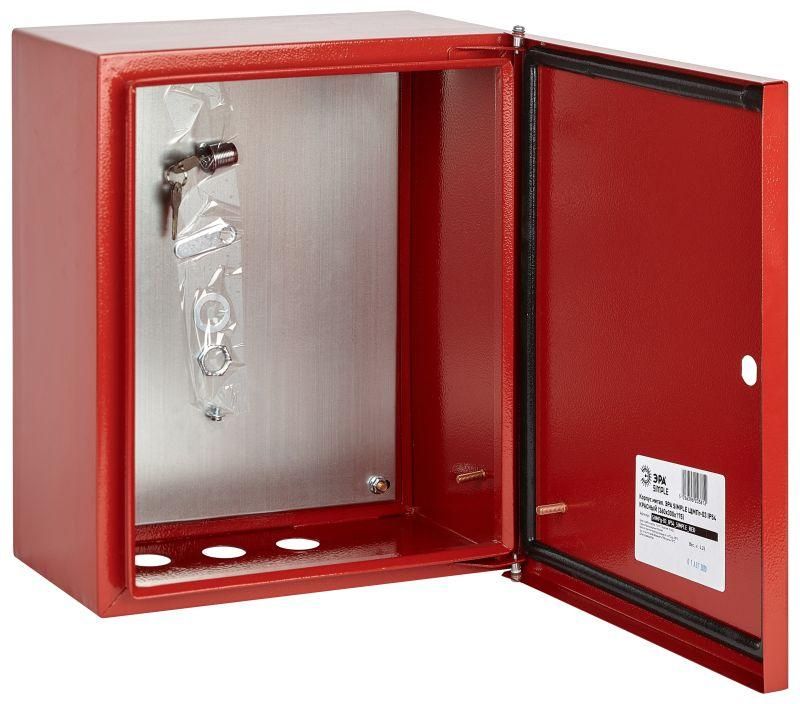

Корпус металлический ЩМПг-03 IP54 (360х300х175) красный от бренда ЭРА - это прочный закрытый щит с монтажной панелью, предназначенный для защиты электрооборудования в условиях повышенной запылённости и влажности. Артикул б0047701 подходит для сборки щитов управления, автоматизации и пожарной сигнализации в промышленных и гражданских объектах.

Назначение и область применения

Корпус металлический ЩМПг-03 IP54 (360х300х175) красный используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств защиты, модулей автоматизации и средств связи. Подходит для установки внутри помещений с возможным воздействием пыли, капель воды и перепадов температур. Часто применяется в системах:

• промышленной автоматизации (станки, конвейеры)
• жилищно-коммунального хозяйства (водонагреватели, насосы)
• пожарной безопасности (щиты пожарной сигнализации)
• спортивных сооружений и общественных зданий

Технические характеристики

• Размеры: 360×300×175 мм (Ш×В×Г)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь 08 пс по ГОСТ 1050-88, сварная конструкция
• Покрытие: эпоксидно-полиэфирное порошковое, цвет RAL 3000 (красный)
• Монтажная панель: оцинкованная, жёстко зафиксированная, позволяет крепить оборудование на DIN-рейках и болтовые соединения
• Тип крышки: закрытого типа, плотно прилегает к раме
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает степень защиты IP54
• Способ монтажа: открытая установка - крепится к стене или опоре через отверстия в боковых стенках
• Замок: в комплекте - один замок с двумя ключами
• Гарантия: 1 год на работу изделия; 15 лет - против сквозной коррозии

Совместимость и монтаж

Корпус металлический ЩМПг-03 IP54 (360х300х175) красный совместим с любым оборудованием, которое фиксируется на DIN-рейке или крепится болтами к плоской поверхности. Монтажная панель рассчитана на нагрузку до 15 кг равномерно распределённой массы.

Для установки требуется:

• отверстия в стене или опоре под крепёж (диаметр отверстий - 5–6 мм)
• болты M4–M6 (не входят в комплект)
• проверка глубины установки: корпус не требует ниш, так как установлен на поверхности

Не рекомендуется использовать для встраивания в стены или потолки - корпус не предназначен для скрытой установки.

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 51321.1-2007 (аналог IEC 61439-1) для низковольтных распределительных устройств
• Изделие выполнено из материала, не поддерживающего горение
• Высокий уровень электробезопасности: все токоведущие части изолированы от доступных частей корпуса
• Порошковое покрытие соответствует требованиям к химической стойкости и адгезии

Преимущества

• Жёсткая сварная конструкция исключает деформацию при механических нагрузках
• Оцинкованная монтажная панель снижает риск коррозии внутри корпуса
• Плотный уплотнитель гарантирует сохранение степени защиты IP54 даже после многократного открывания крышки
• Красный цвет (RAL 3000) - стандартизированный цвет для щитов пожарной сигнализации, что упрощает идентификацию
• Долговечность: гарантия 15 лет на отсутствие сквозной коррозии

Ограничения применения

• Не предназначен для установки на улице - IP54 не обеспечивает защиту от длительного дождя или прямого струйного воздействия воды
• Не допускается использование в помещениях с агрессивными газами, паром или химическими веществами (например, в химпроизводстве)
• Глубина установки 0 мм - нельзя встраивать в стену, только на поверхность
• Не подходит для высоких температур выше +50 C - материал и уплотнители теряют эффективность
• Отсутствуют встроенные системы вентиляции - при большой теплонагрузке оборудования требуется внешнее охлаждение

Примеры использования

• Щит управления насосной станцией в многоэтажном доме
• Распределительный щит пожарной сигнализации в торговом центре
• Контрольный шкаф для автоматики конвейера на пищевом предприятии
• Щит питания освещения на стадионе
• Автоматический щит управления системой отопления в сельскохозяйственном комплексе

Практические советы

• Перед монтажом проверьте соответствие размеров оборудования и свободного места внутри корпуса - максимальная площадь монтажной панели составляет 360×300 мм
• Используйте кабельные вводы с уплотнением (например, М20 или М25) - они должны соответствовать типу провода и уровню защиты IP54
• При необходимости увеличения степени защиты - используйте дополнительные уплотнители на входах кабелей
• Не затягивайте болты монтажной панели слишком сильно - это может повредить резьбу или деформировать сталь
• Артикул б0047701 - часть серии ЭРА SIMPLE; аналогичные модели есть в серии ЭРА, но с другими цветами и размерами - выбирайте по потребностям проекта
