Корпус металлический ЩМПг-06 500x400x175 IP54 SHMPg-06_IP54_SIMPLE ЭРА Б0047695

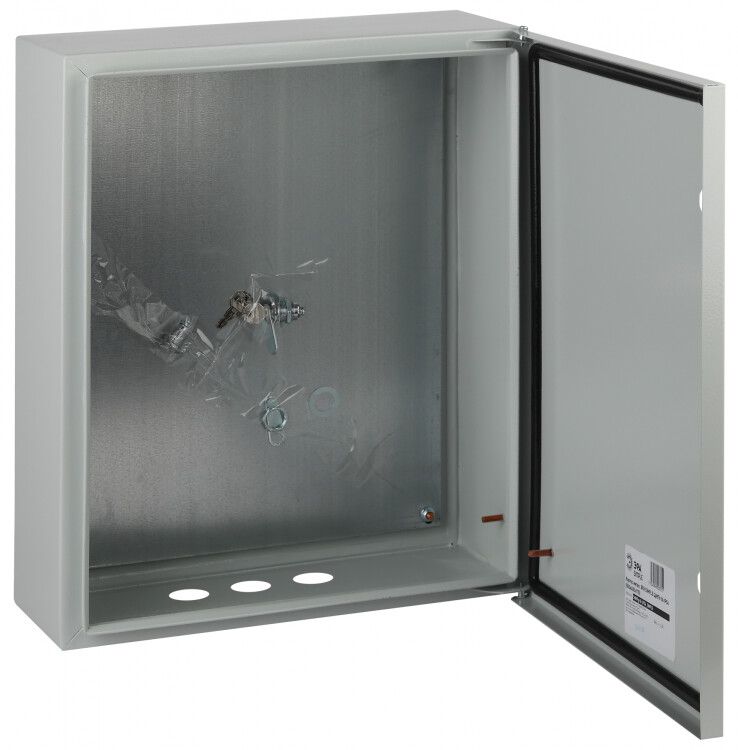

Корпус металлический ЩМПг-06 500x400x175 IP54 У2 серый с монтажной панелью от бренда ЭРА - это прочный металлический шкаф для защиты электрооборудования в условиях повышенной запылённости и влажности. Артикул б0047695 подходит для монтажа внутри и снаружи зданий, особенно там, где важна долговечность и безопасность.

Назначение и область применения

Корпус металлический ЩМПг-06 500x400x175 IP54 У2 серый с монтажной панелью используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов низковольтных систем. Подходит для сборки щитов управления, автоматизации, пожарной сигнализации и распределительных щитов. Области применения: промышленные цеха, объекты ЖКХ, сельское хозяйство, спортивные сооружения, административные здания. Благодаря защите IP54 и классу I, корпус можно устанавливать как в помещениях, так и на улице.

Технические характеристики

• Размеры: 500×400×175 мм
• Материал корпуса: сталь 08 пс ГОСТ 1050-88
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Ударопрочность: IK08 - выдерживает удар энергией до 5 Дж
• Номинальный ток: 100 А - допустимая нагрузка на подключаемые устройства
• Класс защиты: I - требует заземления корпуса
• Количество кабельных вводов: 3 - готовые отверстия для проводов
• Тип крышки: закрытого типа, одинарная дверь
• Наличие замка: да, с двумя ключами
• Монтажная панель: оцинкованная, с возможностью крепления DIN-рейки и оборудования
• Исполнение: У2 - для умеренного климата, температурный диапазон от -25C до +40C

Совместимость и монтаж

Корпус металлический ЩМПг-06 500x400x175 IP54 У2 серый с монтажной панелью рассчитан на открытую установку - крепится к стене или опоре болтами через фланцы. Монтажная панель уже установленна и позволяет легко фиксировать DIN-рейки, автоматы и другие компоненты. Кабельные вводы имеют резьбу M20 - подходят для стандартных кабельных вводов с уплотнением. Перед монтажом проверьте соответствие диаметра кабеля и размера вводов. Не рекомендуется использовать для герметичной установки в воде или под постоянным потоком жидкости - IP54 не обеспечивает полную гидроизоляцию.

Безопасность и стандарты

Корпус соответствует требованиям безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надёжное заземление корпуса через контактную площадку. Порошковое покрытие снижает риск поражения током при случайном прикосновении. Уровень ударопрочности IK08 соответствует нормам для промышленных условий. Гарантия от сквозной коррозии - 15 лет, гарантийный срок эксплуатации - 1 год.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при механических нагрузках
• Оцинкованная монтажная панель - устойчивость к коррозии и удобство крепления оборудования
• Высококачественный уплотнитель - обеспечивает стабильную степень защиты IP54 даже после длительной эксплуатации
• Порошковое покрытие - устойчиво к царапинам, перепадам температур и химическим воздействиям
• Замок с двумя ключами - контроль доступа к оборудованию
• Готовая комплектация - не требуется докупать основные элементы

Ограничения применения

• Не предназначена для установки в местах с постоянным погружением в воду - IP54 не защищает от струй под давлением или затопления
• Не подходит для взрывоопасных зон - отсутствует взрывозащита Ex
• Максимальный рабочий ток 100 А - не используйте для силовых щитов выше этого значения
• Температурный режим ограничен: ниже -25C и выше +40C - возможна потеря герметичности уплотнителей
• Кабельные вводы только три - при большем количестве проводов потребуется доработка (просверливание отверстий)

Примеры использования

• Щит управления насосной станцией на участке сельскохозяйственного предприятия
• Распределительный щит освещения на территории спорткомплекса
• Шкаф автоматики пожарной сигнализации на лестничной клетке многоэтажного дома
• Контроллер автономного освещения на внешней стене складского комплекса
• Щит управления конвейерной линией в пищевом цехе

Практические советы

• Перед установкой проверьте, что все кабели проходят через вводы с уплотнителем - иначе нарушается защита IP54
• При монтаже на улице выбирайте место с естественным водоотводом - не устанавливайте прямо под водостоками
• Для увеличения числа кабельных входов используйте дополнительные вводы с резьбой M20 - совместимы с конструкцией
• Обязательно выполните заземление корпуса медным проводником сечением не менее 10 мм2
• Проверяйте состояние уплотнителя двери каждые 6–12 месяцев - при старении он теряет эластичность
• Артикул б0047695 - один из самых популярных в серии ЭРА SIMPLE; аналоги с другими размерами есть в каталоге
