Корпус металлический ЩМПг (окно)-02 250х300х175 IP54 NO_SIMPLE_STM_SHMPg(okno)-02_IP54 ЭРА Б0041661

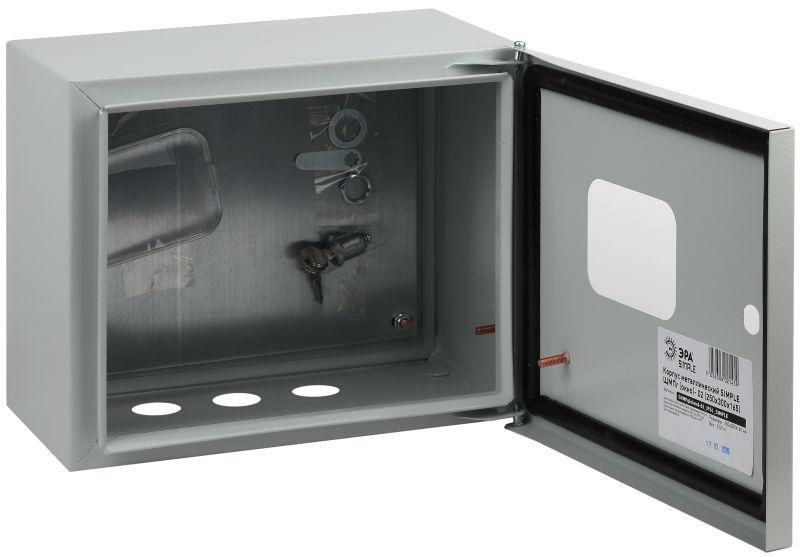

Корпус металлический ЩМПг (окно)-02 IP54 250х300х175 от бренда ЭРА - это защищённый металлический ящик с монтажной панелью и смотровым окном, предназначенный для установки электрооборудования в условиях повышенной влажности, запылённости и перепадов температур. Подходит для открытой установки на стене, используется в промышленности, ЖКХ и на объектах сельского хозяйства.

Назначение и область применения

Корпус металлический ЩМПг (окно)-02 IP54 250х300х175 служит для размещения и защиты низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств автоматизации, средств связи и пожарной сигнализации. Благодаря степени защиты IP54 и ударопрочности IK08, он применяется там, где есть риск попадания пыли, брызг воды, механических повреждений - например, на производственных линиях, в подъездах зданий, на насосных станциях, в теплицах и на спортивных площадках.

Технические характеристики

• Размеры: 250×300×175 мм (ширина × высота × глубина)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений
• Материал корпуса: сталь 08 пс ГОСТ 1050-88, сварная конструкция
• Покрытие: порошковое эпоксидно-полиэфирное, цвет RAL 7035 (серый)
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 0,5 кг, падающего с 1 метра)
• Номинальный ток: 100 А - допустимый ток через провода внутри корпуса, не является рейтингом самого корпуса
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, требуют установки фитингов
• Монтажная панель: да, оцинкованная, с возможностью крепления DIN-рейки
• Количество рядов: 1 - позволяет разместить до 12 модулей (по 17,5 мм каждый)
• Тип двери: одинарная, с замком и двумя ключами
• Тип крышки: с вырезами - для удобства прокладки кабелей и установки элементов
• Способ монтажа: открытая установка на стену
• Класс защиты: I - наличие заземляющего контакта, обязательное заземление корпуса

Совместимость и монтаж

Корпус металлический ЩМПг (окно)-02 IP54 250х300х175 совместим с любыми стандартными DIN-рейками и оборудованием шириной до 12 модулей. Монтаж осуществляется на вертикальную поверхность с помощью болтов или саморезов через отверстия в задней стенке. Кабельные вводы не оснащены уплотнителями - необходимо использовать соответствующие кабельные вводы (например, M20x1,5) для сохранения класса IP54. Установка должна выполняться так, чтобы дверь свободно открывалась на 90° и не препятствовала доступу к оборудованию. Корпус не рассчитан на скрытую установку - требуется воздушный зазор вокруг него для теплоотвода.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями безопасности для низковольтного оборудования. Класс защиты I обязывает выполнять надёжное заземление корпуса через специальный контакт. Порошковое покрытие обеспечивает антикоррозийную стойкость, гарантия от сквозной коррозии - 15 лет. Уплотнитель двери - двухкомпонентный полиуретановый, что соответствует требованиям IP54. Соответствие стандартам ГОСТ Р 51321.1 и IEC 61439-1 подтверждается сертификатами производителя.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при нагрузке и вибрации
• Оцинкованная монтажная панель - долговечность и устойчивость к коррозии
• Смотровое окно - возможность визуального контроля состояния оборудования без вскрытия корпуса
• Замок с двумя ключами - безопасность и контроль доступа
• Высокая степень защиты IP54 + IK08 - надёжность в сложных условиях
• Гарантия 15 лет против сквозной коррозии - снижение затрат на обслуживание

Ограничения применения

• Не предназначен для установки в помещениях с постоянным погружением в воду или агрессивными химикатами
• Не рекомендован для использования в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Кабельные вводы не входят в комплект - необходимо докупать уплотнители
• Максимальная ширина оборудования - 12 модулей; более громоздкие сборки не поместятся
• Не подходит для монтажа в горизонтальных поверхностях (например, на полу) - нарушается естественная вентиляция и защита от влаги

Примеры использования

• Щит управления насосной станцией в сельскохозяйственном комплексе
• Распределительный щит на лестничной клетке многоквартирного дома
• Корпус для системы пожарной сигнализации в офисном центре
• Управление освещением на автостоянке или спортивной арене
• Автоматизация конвейера на пищевом производстве

Практические советы

• Перед монтажом проверьте, что все кабельные вводы будут плотно закрыты уплотнителями - иначе IP54 будет нарушен
• Используйте монтажную панель для равномерного распределения веса оборудования - не крепите тяжёлые устройства прямо к стенкам корпуса
• При установке в холодном климате учтите, что конденсат может образовываться внутри - используйте терморегуляторы или нагревательные элементы, если оборудование чувствительно к влаге
• Цвет RAL 7035 - серый - хорошо маскирует следы коррозии и загрязнений, но не подходит для визуальной маркировки (например, красный RAL 3000 лучше для пожарных щитов)
• Артикул б0041661 - это точный идентификатор для заказа запчастей и аналогов в будущем
