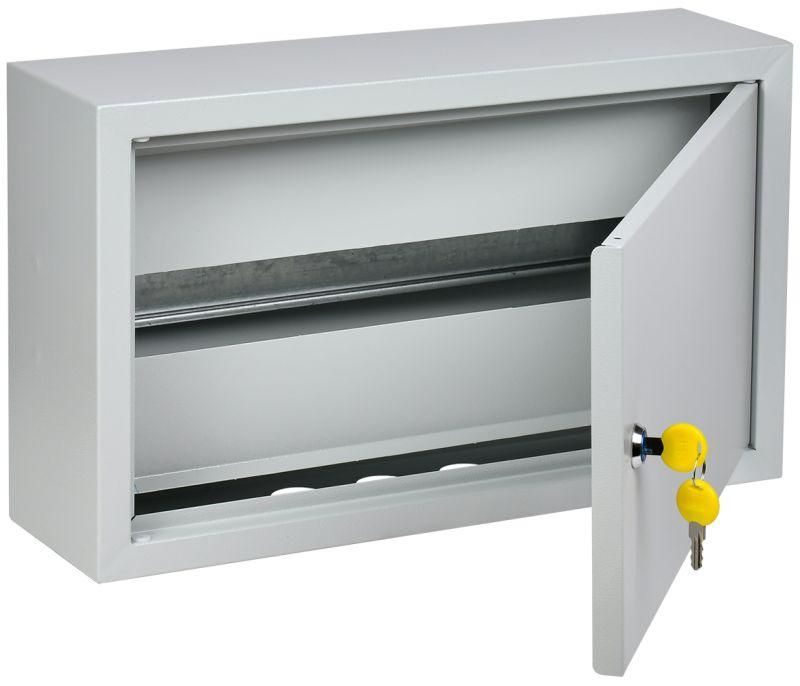

Корпус металлический ЩРн-18з (265х440х120) IP31 | MKM14-N-18-31-Z-G GENERICA IEK

Корпус металлический ЩРн-18з (265х440х120) IP31 от GENERICA и IEK - это стальной шкаф для внутренней установки электрооборудования в помещениях с невысокой степенью запыленности. Артикул mkm14-n-18-31-z-g рассчитан на 18 модулей DIN, имеет закрытую крышку и открытую систему монтажа, что делает его удобным для распределительных щитов в бытовых и промышленных условиях.

Назначение и область применения

ЩРн-18з (265х440х120) IP31 предназначен для компоновки автоматических выключателей, контакторов, реле, счетчиков и других устройств на DIN-рейке. Подходит для установки в жилых домах, офисах, производственных цехах и объектах коммунальной инфраструктуры. Корпус защищает оборудование от случайного прикосновения и пыли, но не предназначен для улицы или помещений с высокой влажностью.

Технические характеристики

• Тип изделия: Шкаф
• Габариты: 265×440×120 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Количество модулей DIN: 18
• Материал корпуса: Сталь с порошковым покрытием
• Цвет: Серый
• DIN-рейка: Есть, установленная внутри
• Тип крышки: Закрытого типа, с замком
• Способ монтажа: Открытая установка - крепится к стене болтами
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Количество рядов: Одноярусный - все устройства располагаются в одном горизонтальном уровне

Совместимость и монтаж

ЩРн-18з совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется минимум два крепежных элемента - рекомендуется использовать саморезы M6 или анкерные болты, в зависимости от материала стены. Глубина корпуса 120 мм позволяет разместить большинство однополюсных и двухполюсных автоматов, но не подходит для крупных преобразователей частоты или мощных терморегуляторов. Крышка открывается на петлях, доступ к внутренним элементам осуществляется с лицевой стороны.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 60439-1 для распределительных щитов низкого напряжения. Степень защиты IP31 гарантирует безопасность при работе в сухих помещениях, исключает попадание проводящих частиц и снижает риск короткого замыкания. Материал корпуса не поддерживает горение и не содержит токсичных веществ.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Уже установленная DIN-рейка - не требует самостоятельной сборки
• Закрытая крышка повышает безопасность при обслуживании
• Серый цвет не выгорает на свету и хорошо сочетается с другими элементами интерьера
• Длительный срок службы - до 15 лет при правильной эксплуатации

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя и брызг
• Не допускается использование в помещениях с повышенной влажностью (баня, подвалы без вентиляции)
• Ограниченная глубина (120 мм): не подходят крупные устройства с габаритами свыше 100 мм
• Одноярусная конструкция не позволяет организовать многоуровневую компоновку
• Отсутствуют встроенные системы охлаждения - при большой нагрузке требуется внешняя вентиляция

Примеры использования

• Электрощит в квартире - распределение питания по комнатам
• Щит освещения в офисном здании
• Распределительный щит на этаже многоквартирного дома
• Автоматизация малых производственных линий
• Управление насосами, вентиляцией, системами отопления

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (120 мм) позволяла свободно разместить все устройства - особенно если используются автоматы с широкими рычагами или дифференциальные выключатели
• Используйте кабельные вводы с герметиками, чтобы сохранить уровень защиты IP31
• Не перегружайте рейку - максимальная нагрузка на 18 модулей должна соответствовать нормам ПУЭ
• При установке на деревянную стену используйте пластиковые дюбеля; на бетон - анкерные болты
• ЩРн-18з не предназначен для хранения аккумуляторов или тяжелого оборудования - для этого нужны специализированные полки
