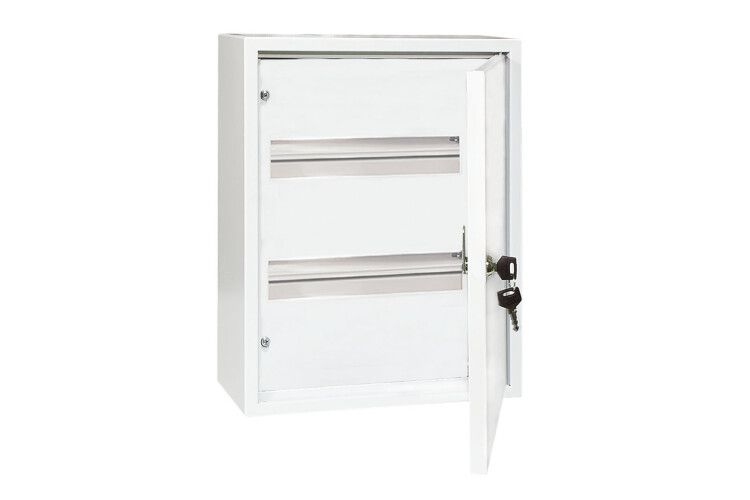

Корпус металлический ЩРН-24 (395х310х120) - SQ0905-0014 TDM

Щит распределительный навесной ЩРН-24 (395х310х120) IP31 от TDM ELECTRIC предназначен для компактного монтажа коммутационного оборудования в помещениях с умеренной влажностью. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие DIN-рейки и замка делает его удобным решением для распределительных щитов в бытовых и промышленных системах.

Назначение и область применения

Щит распределительный навесной ЩРН-24 (395х310х120) IP31 используется для приёма и распределения электроэнергии в одно- и трёхфазных сетях напряжением до 500 В. Подходит для установки в жилых домах, офисах, производственных цехах и на объектах инфраструктуры, где требуется надёжное и защищённое расположение автоматических выключателей, УЗО, контакторов и других устройств.

Технические характеристики

• Общее количество модульных мест: 24 (стандарт 17,5 мм на модуль)
• Габариты корпуса: 395×310×120 мм (Ш×В×Г)
• Внутренняя глубина: 120 мм - позволяет размещать устройства с высокими габаритами, включая двухполюсные автоматы и трансформаторы тока
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и капель воды, падающих вертикально
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием (RAL 7035 - серый)
• Количество дверей: одна, с механическим замком
• Наличие DIN-рейки: да, две параллельные рейки (по одному ряду на каждую сторону)
• Способ монтажа: открытая, навесная установка
• Установочная глубина: 0 мм - не требует углубления в стену

Совместимость и монтаж

Щит распределительный навесной ЩРН-24 (395х310х120) IP31 совместим со всеми стандартными модульными аппаратами (например, ABB, Schneider Electric, Legrand) и DIN-рейками типа TS35. Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используйте дюбели подходящего диаметра (рекомендовано 6–8 мм). Кабельные вводы предусмотрены в нижних и боковых зонах - можно использовать пластиковые или металлические вводы с герметизацией. Замок на двери позволяет запирать щит для предотвращения несанкционированного доступа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Степень защиты IP31 исключает попадание крупных инородных частиц и защищает от вертикально падающей влаги, что делает его безопасным для внутреннего использования в сухих и слегка влажных помещениях. Не предназначено для наружной установки или помещений с повышенной влажностью (баня, подвалы с постоянной сыростью).

Преимущества

• Оптимальная глубина 120 мм - достаточно для размещения современных устройств без перегрузки пространства
• Порошковое покрытие устойчиво к царапинам, коррозии и химическим воздействиям
• Две DIN-рейки позволяют организовать два уровня монтажа - удобно для разделения силовой и управления
• Наличие замка повышает безопасность и снижает риск случайного вмешательства
• Серый цвет (RAL 7035) гармонирует с большинством интерьеров и промышленных объектов

Ограничения применения

• Не подходит для установки на улице, в сырых помещениях или там, где возможны брызги воды под углом
• IP31 не обеспечивает защиту от пыли - не рекомендуется для производств с большим количеством пылевых выбросов
• Недоступен вариант с двумя дверями - нельзя разделить внутреннее пространство на две изолированные секции
• Отсутствие встроенных вентиляционных каналов - при большой нагрузке возможно нагревание внутри щита; при необходимости - требуется внешняя принудительная вентиляция

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Щит освещения и розеток в офисном здании
• Локальный щит управления насосной станцией или вентиляцией
• Распределительный пункт на производстве для питания маломощных станков и автоматики

Практические советы

• Перед монтажом проверьте соответствие суммарной мощности установленных устройств допустимому току сети - не перегружайте щит
• При использовании больших автоматов (например, 4P) учитывайте, что 24 модуля - это максимальное число, а не всегда реальное количество устройств
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - минимум 5 см с каждой стороны
• При прокладке кабелей используйте кабельные зажимы - они предотвратят перегибы и повреждение изоляции
• Щит распределительный навесной ЩРН-24 (395х310х120) IP31 от TDM ELECTRIC легко заменяется аналогами - все размеры стандартизированы
