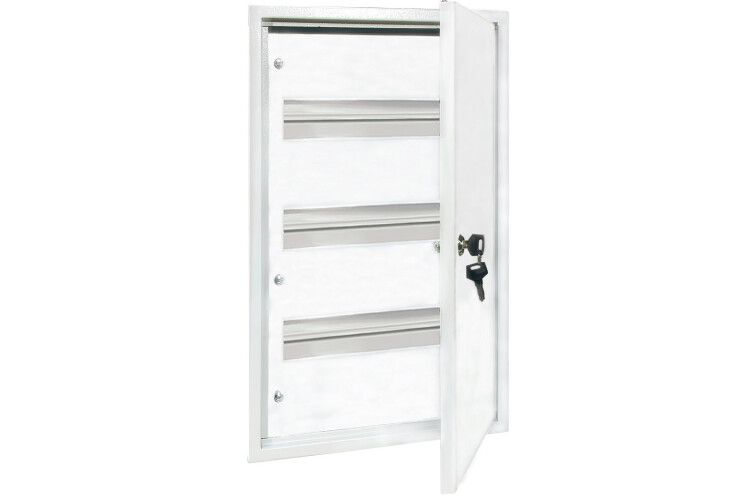

Корпус металлический ЩРН-36 (520х310х120) - SQ0905-0015 TDM

Щит распределительный навесной металлический ЩРН-36 (520х310х120) IP31 от TDM ELECTRIC предназначен для компактного монтажа автоматических выключателей, УЗО и других устройств в помещениях с умеренной влажностью. Его прочный стальной корпус и серое порошковое покрытие обеспечивают долговечность при открытой установке.

Назначение и область применения

Щит распределительный навесной металлический ЩРН-36 (520х310х120) IP31 используется для приёма и распределения электроэнергии в одно- и трёхфазных сетях напряжением до 400 В. Подходит для установки в жилых домах, офисах, производственных цехах и на объектах коммунальной инфраструктуры. Благодаря защищённому корпусу (IP31) применяется внутри помещений, где исключено попадание воды или агрессивных сред.

Технические характеристики

• Общее количество модульных мест: 36 (стандарт 17,5 мм на модуль)
• Размеры корпуса: 520×310×120 мм (Ш×В×Г)
• Материал корпуса: сталь с текстурированным полиэстеровым порошковым покрытием
• Цвет: серый, RAL 7035
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Внутренняя глубина: 120 мм - позволяет размещать устройства с высокими габаритами, включая автоматы с широким корпусом
• Количество рядов: 3 - обеспечивает удобную организацию фаз и нулевых проводников
• DIN-рейка: установлены две рейки (по ГОСТ/IEC 60715), совместимые со всеми стандартными модульными аппаратами
• Дверь: одна, с замком - предотвращает несанкционированный доступ
• Способ монтажа: навесной (открытая установка)
• Установочная глубина: 0 мм - не требует углубления в стену

Совместимость и монтаж

Щит распределительный навесной металлический ЩРН-36 (520х310х120) IP31 совместим со всеми модульными устройствами, соответствующими DIN 43880 / IEC 60715. Для монтажа используются четыре крепёжных отверстия на задней стенке. Рекомендуется крепить щит на ровную поверхность с помощью дюбелей подходящего типа. Учитывайте, что внутренняя глубина 120 мм ограничивает использование очень крупных устройств (например, некоторых старых моделей АВ с увеличенным корпусом). Перед сборкой проверьте соответствие длины проводов и радиуса изгиба.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и IEC 60439-1 для распределительных щитов. Порошковое покрытие повышает коррозионную стойкость и снижает риск возникновения электрического контакта с корпусом. Замок на двери обеспечивает безопасность персонала при обслуживании. Применение в условиях повышенной влажности, пыли или на улице запрещено - степень защиты IP31 не предназначена для таких сред.

Преимущества

• Оптимальные габариты: сочетают достаточное число модульных мест (36) с компактными внешними размерами
• Прочная стальная конструкция - устойчива к механическим воздействиям
• Порошковое покрытие - не царапается легко, сохраняет цвет и не требует регулярного окрашивания
• Наличие DIN-реек и замка - снижает время монтажа и повышает безопасность
• Серый цвет RAL 7035 - гармонирует с большинством интерьеров и оборудования

Ограничения применения

• Не допускается установка во влажных, сырых или наружных помещениях - IP31 не защищает от брызг и пыли
• Внутренняя глубина 120 мм не позволяет использовать некоторые крупногабаритные устройства (например, старые модели УЗО с двойным шагом)
• Отсутствуют встроенные кабельные вводы - необходимо дополнительно приобретать и монтировать вводы и муфты
• Не рассчитан на взрывоопасные зоны или химически активные среды

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Подъездный щит в многоквартирном доме
• Распределительный щит на участке производства с малой мощностью (конвейеры, освещение, насосы)
• Аппаратный пункт в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все модули, которые планируете установить, поместились в 36 модульных местах - учтите, что некоторые устройства занимают 2–3 места
• Используйте кабельные вводы с герметичными прокладками, даже при IP31 - это продлит срок службы контактных групп
• При установке на деревянную стену используйте металлические шайбы под крепёж для равномерного распределения нагрузки
• Щит распределительный навесной металлический ЩРН-36 (520х310х120) IP31 от TDM ELECTRIC лучше всего применять там, где важны надёжность и простота обслуживания - он не требует специальных инструментов для открывания и диагностики
