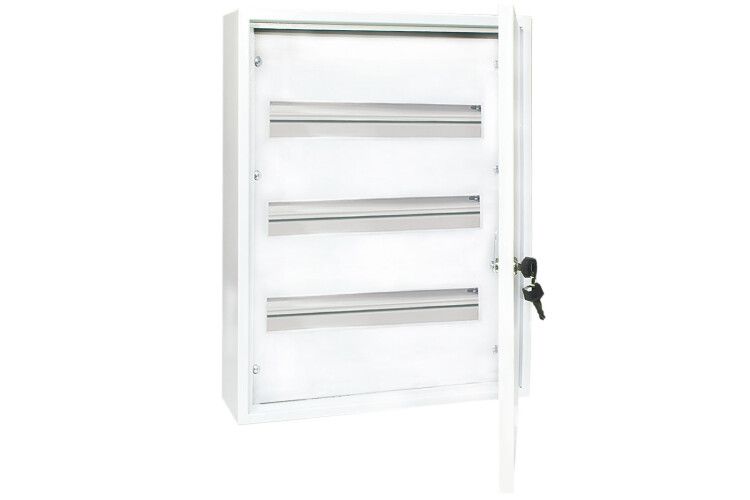

Корпус металлический ЩРН-54 (540х440х120) - SQ0905-0017 TDM

Щит распределительный навесной ЩРН-54 (540х440х120) IP31 от TDM ELECTRIC предназначен для компактного монтажа коммутационного оборудования в помещениях с умеренной влажностью. Его прочный стальной корпус и стандартная DIN-рейка делают его надёжным решением для распределения электроэнергии в бытовых и промышленных системах.

Назначение и область применения

Щит распределительный навесной ЩРН-54 (540х440х120) IP31 используется для приёма и распределения электрической энергии в одно- и трёхфазных сетях напряжением до 500 В. Подходит для установки в жилых домах, офисах, производственных цехах и на объектах инфраструктуры, где требуется защищённое место для автоматических выключателей, УЗО, контакторов и других устройств.

Технические характеристики

• Размеры корпуса: 540×440×120 мм
• Степень защиты: IP31 — защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Общее количество модульных мест: 54 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с текстурированным порошковым покрытием (RAL 7035, серый)
• Количество рядов: 3
• Наличие DIN-рейки: да, установлены три рейки для крепления модульных аппаратов
• Количество дверей: одна, с замком
• Способ монтажа: открытая (накладная) установка на стену
• Глубина установки: 0 мм — щит не требует углубления в стену

Совместимость и монтаж

Щит распределительный навесной ЩРН-54 (540х440х120) IP31 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используются четыре крепёжных отверстия на задней стенке. Рекомендуется фиксация на несущую стену с помощью анкеров или дюбелей подходящего диаметра. Глубина 120 мм позволяет разместить устройства до 80 мм в глубину, включая некоторые модели автоматов с увеличенными клеммниками. Кабели заводятся через предварительно подготовленные отверстия в боковых или нижних стенках.

Безопасность и стандарты

Щит соответствует требованиям безопасности для внутреннего монтажа в условиях сухих помещений. Степень защиты IP31 исключает попадание крупных частиц и вертикально падающей влаги, что обеспечивает безопасную работу в административных и производственных зонах. Корпус выполнен из стали с антикоррозийным порошковым покрытием, повышающим долговечность. Замок на двери препятствует неквалифицированному доступу.

Преимущества

• Оптимальная вместимость: 54 модуля позволяют разместить комплексную систему защиты без перегрузки
• Простота сборки: готовые DIN-рейки и продуманная геометрия ускоряют монтаж
• Устойчивость к механическому воздействию: стальной корпус выдерживает нагрузки при эксплуатации
• Эстетичный внешний вид: матовое порошковое покрытие RAL 7035 не царапается легко и хорошо сочетается с интерьером
• Широкий выбор аналогичных моделей в серии — можно подобрать щит под любую задачу

Ограничения применения

Щит распределительный навесной ЩРН-54 (540х440х120) IP31 не предназначен для установки на улице, в сырых помещениях (например, банях, подвалах без вентиляции) или в средах с высокой запылённостью. Защита IP31 не гарантирует герметичность — не допускается контакт с проливаемой жидкостью или направленным струйным орошением. Также не рекомендуется использовать в местах с частыми температурными перепадами выше +40 °C / ниже −10 °C без дополнительного теплового контроля.

Примеры использования

• Главный распределительный щит в квартире или малом офисе
• Распределительный щит на этаже многоквартирного дома
• Локальный щит управления для группы станков в цеху
• Аварийное освещение и системы сигнализации в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения к клеммам внутри щита — глубина 120 мм ограничивает радиус изгиба
• Используйте термоусадочные трубки или наконечники на концах проводов для лучшей фиксации в клеммах
• Не забудьте оставить свободное пространство вокруг щита для обслуживания — минимум 50–70 мм с каждой стороны
• При использовании мощных автоматов (более 32 А) убедитесь, что они не нагревают соседние элементы — возможно потребуется дополнительная вентиляция
• Щит TDM ELECTRIC ЩРН-54 (540х440х120) IP31 — один из самых популярных в своей категории; при необходимости замены или расширения системы проще найти совместимые решения в том же ассортименте
