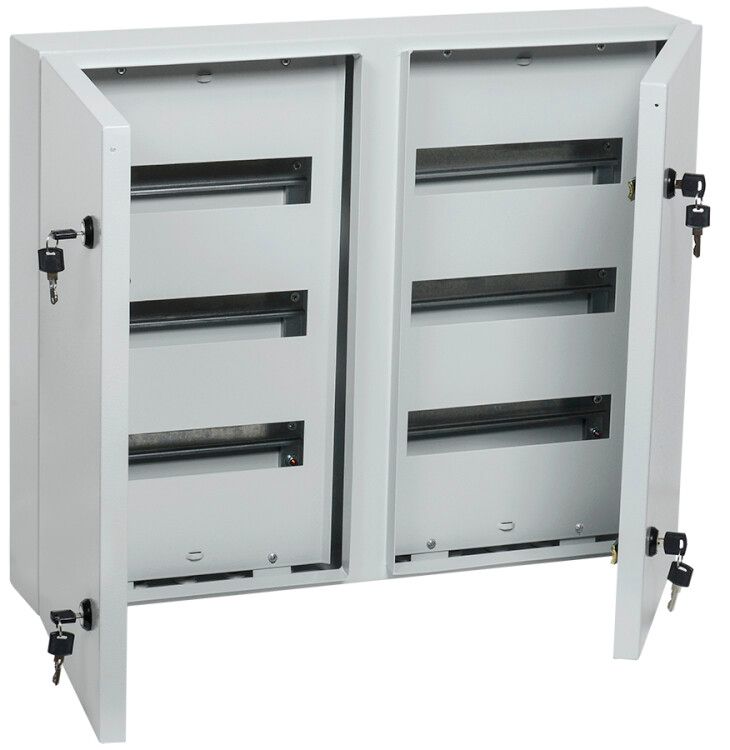

Корпус металлический ЩРн-72 (540х660х120мм) IP54 TITAN 3 IEK MKM11-N-72-54-Z

Корпус металлический ЩРн-72 (540х660х120мм) IP54 от IEK - надёжный навесной щит для сборки распределительных устройств в жилых и коммерческих помещениях. Артикул mkm11-n-72-54-z соответствует серии TITAN и рассчитан на 72 модуля DIN, обеспечивает степень защиты IP54 и совместим с типовой комплектацией электрощитов.

Назначение и область применения

Корпус металлический ЩРн-72 предназначен для монтажа внутренних электрических цепей: автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейках. Подходит для установки в квартирах, частных домах, гаражах, офисах и производственных помещениях с умеренной влажностью. Используется там, где требуется защищённое место для распределения электроэнергии и удобный доступ к оборудованию.

Технические характеристики

• Габариты: 540×660×120 мм (Ш×В×Г)
• Количество модулей DIN: 72 (3 ряда по 24 модуля)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Тип крышки: закрытого типа, двойная дверца
• Наличие замка: да, с возможностью пломбирования
• Способ монтажа: открытая установка на стену
• Срок службы: 15 лет при соблюдении условий эксплуатации
• DIN-рейка: встроенные, с фиксацией

Совместимость и монтаж

Корпус металлический ЩРн-72 совместим со всеми стандартными DIN-рейками и компонентами, соответствующими IEC 60715. Для монтажа используются предварительно подготовленные отверстия в задней стенке - крепление осуществляется на саморезы или анкеры. Двойная дверца открывается на 180°, что позволяет легко работать внутри щита даже при ограниченном пространстве. Установка допускается только на вертикальную поверхность из прочного материала (бетон, кирпич, ГКЛ с усиленным каркасом).

Безопасность и стандарты

Производство корпуса соответствует требованиям российских нормативов. Прочность и герметичность подтверждены лабораторными испытаниями. Класс защиты IP54 гарантирует работу в условиях повышенной запылённости и случайных брызг воды - например, в сыром гараже или на кухне. Металлический корпус исключает риск возгорания от перегрева оборудования внутри.

Преимущества

• Высокая вместимость: 72 модуля позволяют разместить сложную систему защиты и учёта
• Удобная двухдверная конструкция: доступ к обоим рядам без демонтажа
• Защита IP54: снижает риск повреждений от внешних факторов
• Фиксированные DIN-рейки: не требуют дополнительной установки
• Надёжный замок: предотвращает несанкционированный доступ
• Серый цвет: маскирует следы окисления и выглядит нейтрально в любом интерьере

Ограничения применения

• Не предназначен для установки вне помещений - не имеет защиты от прямого дождя или солнечного излучения
• Не рекомендуется использовать в средах с постоянным воздействием химически активных паров (например, в химцехах)
• Площадь монтажа должна обеспечивать свободный доступ к дверцам минимум на 60 см
• Не поддерживает встраивание в стену - только навесной способ
• При температуре ниже -25C возможно затруднение работы замка

Примеры использования

• Главный распределительный щит в частном доме с автономной системой энергоснабжения
• Щит освещения и розеток в многокомнатной квартире
• Распределительный шкаф на участке гаража с мощным сварочным аппаратом
• Административный щит управления в малом офисе с несколькими рабочими местами
• Временный щит на стройплощадке для питания инструментов и освещения

Практические советы

• Перед монтажом проверьте, чтобы толщина стены позволяла плотно закрепить корпус - минимальная глубина крепления 30 мм
• При использовании большого числа УЗО и автоматов - учитывайте тепловую нагрузку; оставляйте воздушный зазор между группами устройств
• Для проводки используйте кабели с достаточным сечением - входные кабели должны проходить через специальные вводы, которые можно просверлить самостоятельно
• При необходимости увеличения степени защиты - дополнительно уплотните места ввода кабелей силиконовым герметиком
• Щит серии TITAN совместим с другими изделиями IEK - выбирайте автоматы, УЗО и другие элементы из того же семейства для гарантированной совместимости
