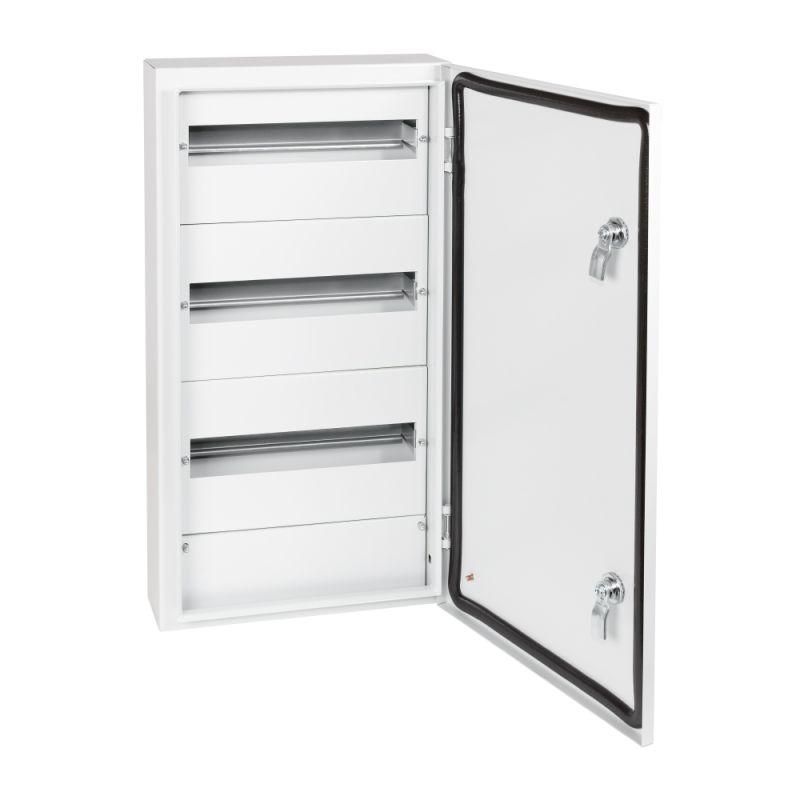

Корпус металлический ЩРн-ПРО-45-645х350х115-IP66-УХЛ1 45 модулей, типоисполнение ПРО - 367459 КЭАЗ

Корпус металлический ЩРн-ПРО-45 от КЭАЗ - это надёжная металлическая оболочка для сборки распределительного щита с 45 модулями DIN, рассчитанная на открытую установку в условиях улицы или сырых помещений. Благодаря защите IP66 и порошковому покрытию, ЩРн-ПРО-45 выдерживает воздействие воды, пыли и перепадов температур, сохраняя работоспособность даже при эксплуатации на открытом воздухе.

Назначение и область применения

ЩРн-ПРО-45 используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле, контакторами и другими устройствами. Применяется для ввода и распределения электроэнергии в сетях до 380 В переменного тока, обеспечивая защиту от перегрузок и коротких замыканий. Подходит для установки в помещениях и на улице - например, возле зданий, на производственных площадках, в насосных станциях, на объектах ЖКХ и энергообеспечения.

Технические характеристики

• Форм-фактор: навесной корпус, глубина 115 мм
• Количество модулей DIN: 45 (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с порошковым покрытием серого цвета
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды из любого направления
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Номинальный ток: 125 А - максимальный допустимый ток через входную группу
• Тип крышки: одна дверца с замком
• Способ монтажа: открытая установка на стену
• Рабочий класс климатического исполнения: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

ЩРн-ПРО-45 совместим со всеми стандартными DIN-рейками 35 мм и модульной аппаратурой, соответствующей ГОСТ Р МЭК 60947. Для монтажа используются предварительно выполненные крепёжные проушины на задней стенке - достаточно просверлить отверстия в стене и закрепить корпус болтами M6. Корпус не требует специальных инструментов для установки. Шины PE и N можно фиксировать на предусмотренной скобе внутри корпуса. Замок на дверце позволяет запирать щит для исключения несанкционированного доступа.

Безопасность и стандарты

ЩРн-ПРО-45 соответствует требованиям ГОСТ Р 51321.1 и МЭК 61439-1 для распределительных щитов. Класс защиты II гарантирует безопасность при отсутствии заземления. Порошковое покрытие препятствует коррозии и повышает долговечность. Наличие водоотливного отгиба на нижней части корпуса снижает риск скопления влаги внутри. Номинальный ток 125 А определяет предельную нагрузку на вводной автомат - важно выбирать оборудование с учётом этого значения.

Преимущества

• Высокая степень защиты IP66 - идеально для улицы, дождя, пыли, мойки оборудования
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и УФ-излучению
• Крепёжные проушины - позволяют легко и точно смонтировать корпус на любой поверхности
• Скоба для шинок - упрощает организацию PE и N проводников, снижает риск путаницы
• Водоотливной отгиб - предотвращает застаивание воды внутри корпуса
• Замок на дверце - обеспечивает контроль доступа и соответствие нормам безопасности

Ограничения применения

• Не предназначена для взрывоопасных сред - не имеет взрывозащиты Ex
• Максимальный ток 125 А - нельзя использовать для ввода выше этой величины без внешнего коммутационного устройства
• Глубина 115 мм - не подходит для установки крупногабаритных аппаратов типа частотных преобразователей или больших автоматических выключателей с широким основанием
• Не рекомендовано применение в местах постоянного попадания прямых струй высоконапорной воды (например, в гидромойках)

Примеры использования

• Наружный распределительный щит на производстве - управление освещением, вентиляцией, насосами
• Щит на дачном участке - ввод и распределение питания по домам, баням, теплицам
• Подземный паркинг - распределение света, систем вентиляции и аварийного освещения
• Агрегатные пункты - питание компрессоров, конвейеров, станков

Практические советы

• Перед монтажом проверьте, что все модули поместятся в 45 мест - некоторые автоматы занимают 2–3 модуля
• Используйте термоусадочные трубки и бирки для маркировки проводов - внутреннее пространство плотное
• При установке на улице обязательно используйте уплотнители вводов кабелей - они должны быть в комплекте или приобретены отдельно
• Обязательно соблюдайте посадочный диаметр отверстий под крепёж - проушины рассчитаны на болты M6
• ЩРн-ПРО-45 от КЭАЗ - один из самых распространённых корпусов в России; всегда есть в наличии, легко заменяем
