Корпус металлический ЩРн-СТД-30-465х350х115-IP41-УХЛ3 30 модулей, типоисполнение СТАНДАРТ - 367453 КЭАЗ

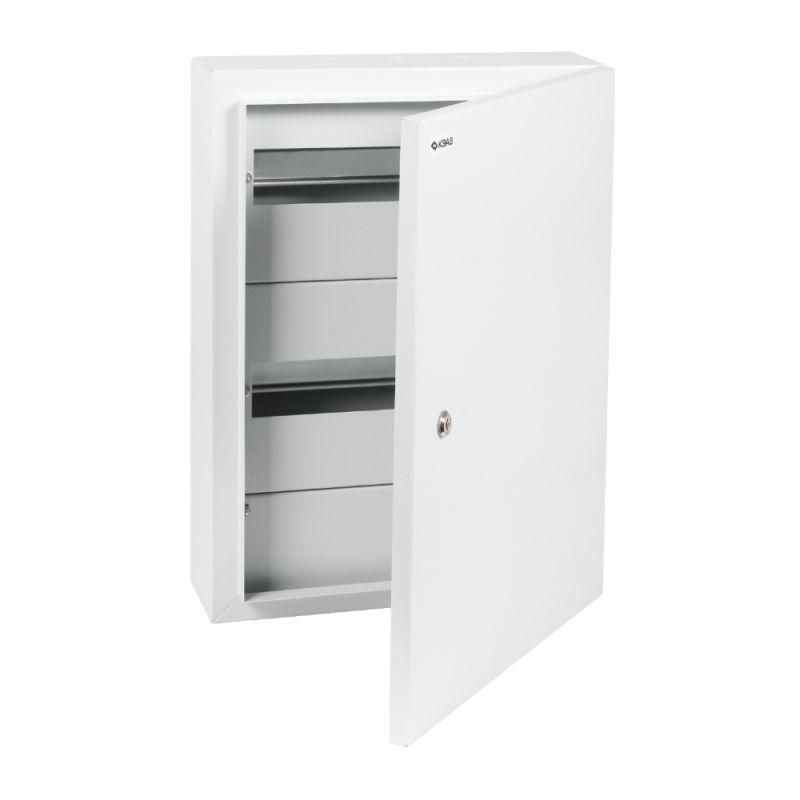

Корпус металлический ЩРн-СТД-30 465х350х115 IP41 УХЛ3 30 модулей СТАНДАРТ от КЭАЗ - это надёжная металлическая оболочка для сборки распределительного щита с модульной аппаратурой, рассчитанная на открытую установку в помещениях и на улице. Подходит для ввода и распределения электроэнергии в сетях до 380 В.

Назначение и область применения

ЩРн-СТД-30 используется для монтажа автоматических выключателей, УЗО, реле, контакторов и другой модульной аппаратуры в однофазных и трёхфазных сетях 220/380 В. Корпус обеспечивает механическую защиту и изоляцию компонентов, защищает от случайного прикосновения к токоведущим частям. Применяется в жилых домах, офисах, производственных цехах, на объектах энергообеспечения и в системах автоматизации.

Технические характеристики

• Габариты: 465×350×115 мм - высота, ширина, глубина. Глубина 115 мм позволяет разместить большинство стандартных модулей с учётом проводов и клеммников.
• Количество модулей DIN: 30 - соответствует стандартному шагу 17,5 мм, что даёт возможность установить до 30 однополюсных устройств.
• Материал корпуса: сталь - прочная, долговечная основа, устойчивая к деформациям при монтаже и эксплуатации.
• Степень защиты: IP41 - защита от твёрдых предметов диаметром более 1 мм и вертикально падающих капель воды. Подходит для внутренней установки и ограниченного использования на улице при условии защиты от прямого попадания осадков.
• Тип крышки: дверца с замком - обеспечивает доступ к оборудованию и предотвращает несанкционированное вмешательство.
• Номинальный ток: 125 А - максимальный допустимый ток через входную группу, определяет нагрузочную способность всего щита.
• Класс защиты: II - двойная изоляция, не требует заземления корпуса, повышает безопасность при работе.
• Покрытие: порошковое - антикоррозийное, устойчивое к царапинам, сохраняет внешний вид при длительной эксплуатации.
• Цвет: серый - универсальный, не бросается в глаза, легко сочетается с другими элементами оборудования.
• Условия эксплуатации: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Корпус ЩРн-СТД-30 совместим со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется открытым способом - крепится к стене с помощью анкеров или саморезов. Для фиксации используются четыре точки крепления на задней стенке. Глубина 115 мм достаточна для монтажа модулей с клеммниками и перемычками, но требует свободного пространства перед щитом для открывания дверцы. Не рекомендуется использовать в местах с плотным скоплением трубопроводов или других препятствий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Наличие замка и класса защиты II снижает риск поражения электрическим током. Порошковое покрытие исключает контакт человека с острыми краями стали. Корпус не требует заземления, однако при необходимости можно выполнить дополнительное заземление клеммы внутри.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу.
• Удобная дверца с замком - безопасный доступ для обслуживания.
• Порошковое покрытие увеличивает срок службы даже в условиях повышенной влажности.
• Поддержка 30 модулей - гибкость планирования схемы распределения.
• Совместимость с условиями УХЛ3 - возможна установка в неотапливаемых помещениях и на улице под навесом.

Ограничения применения

• IP41 не обеспечивает защиту от прямого потока воды - нельзя устанавливать под открытым небом или там, где есть риск брызг и струй воды.
• Не предназначена для взрывоопасных сред - отсутствует взрывозащита.
• Номинальный ток 125 А - не подходит для крупных промышленных щитов с нагрузкой выше этого значения.
• Открытая установка требует наличия свободного пространства вокруг щита для обслуживания и вентиляции.

Примеры использования

• Главный распределительный щит в многоквартирном доме.
• Щит управления насосной станцией на участке.
• Распределительный щит на производстве для питания станков и освещения.
• Автономный щит на даче с аварийным питанием.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на задней стенке совпадали с точками крепления стены.
• При установке в сыром месте используйте герметичные вводы для кабелей - хотя корпус имеет IP41, сами вводы должны быть дополнительно защищены.
• Не перегружайте корпус: 30 модулей - максимум. При необходимости больше места - выбирайте модель с большим количеством модулей.
• При подключении кабелей оставляйте запас длины - это упростит будущее обслуживание и замену оборудования.
• ЩРн-СТД-30 от КЭАЗ - один из самых распространённых решений в России; артикул 367453 легко найти в наличии у поставщиков.
