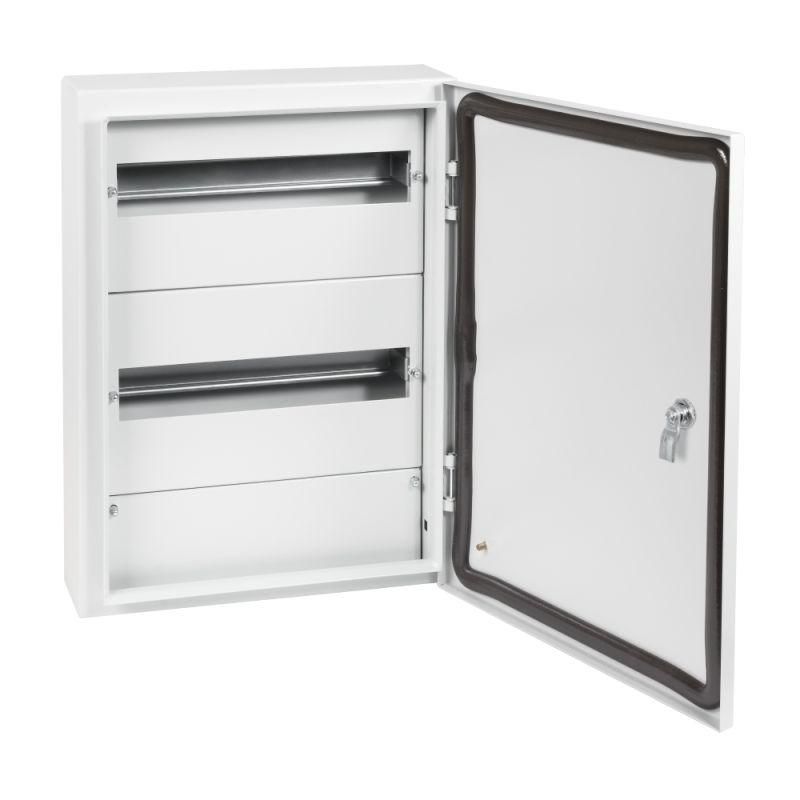

Корпус металлический ЩРн-ПРО-30-465х350х115-IP66-УХЛ1 30 модулей, типоисполнение ПРО - 367458 КЭАЗ

Корпус металлический ЩРн-ПРО-30 от КЭАЗ - это надёжная металлическая оболочка для сборки распределительного щита с 30 модулями DIN, рассчитанная на открытую установку в условиях улицы или сырых помещений. Благодаря защите IP66 и порошковому покрытию, ЩРн-ПРО-30 выдерживает воздействие воды, пыли и перепадов температур, сохраняя работоспособность оборудования внутри.

Назначение и область применения

ЩРн-ПРО-30 используется для монтажа распределительных щитов с автоматическими выключателями, УЗО, контакторами и другой модульной аппаратурой. Применяется для ввода и распределения электроэнергии в сетях до 380 В переменного тока. Подходит для защиты цепей от перегрузок и коротких замыканий. Корпус допущен к установке на улице - идеально для объектов с внешними щитами: насосные станции, котельные, торговые площадки, автостоянки, промышленные участки.

Технические характеристики

• Форм-фактор: навесной, прямоугольный
• Размеры: 465×350×115 мм (Ш×В×Г)
• Количество модулей DIN: 30 (стандарт 17,5 мм каждый)
• Материал корпуса: сталь с порошковым покрытием
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Класс защиты: II - двойная изоляция, заземление корпуса не требуется
• Номинальный ток: 125 А - максимальный ток через вводные провода
• Тип крышки: односторонняя дверца с замком
• Цвет: серый
• Температурный режим: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

ЩРн-ПРО-30 совместим со всеми стандартными DIN-рейками и модульным оборудованием (ABB, Schneider Electric, IEK, Legrand и др.). Монтаж осуществляется методом открытой установки: корпус крепится к стене с помощью крепежных проушин, расположенных сверху и снизу. Для фиксации используются болты M6. Глубина 115 мм позволяет разместить большинство устройств, включая автоматы с широким корпусом и шины PE/N. Скоба для шинок уже встроена - не требует доработки.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1–2007 (IEC 61439-1) для распределительных щитов. Защита класса II исключает необходимость подключения к системе заземления, что снижает риск возникновения потенциала на корпусе. Порошковое покрытие предотвращает коррозию даже при повышенной влажности. Наличие замка обеспечивает безопасность доступа к внутренней части - только авторизованному персоналу.

Преимущества

• Водоотливной отгиб на нижней части корпуса - предотвращает скопление влаги внутри
• Крепежные проушины - обеспечивают прочную и точную фиксацию на любой поверхности
• Встроенная скоба для шинок PE и N - экономит время при сборке, не нужна дополнительная фурнитура
• Порошковое покрытие - долговечнее обычной краски, не царапается при монтаже
• Высокая степень защиты IP66 - позволяет использовать в условиях дождя, снега, песка и химически активной среды

Ограничения применения

• Не предназначена для взрывоопасных зон - не имеет маркировки Ex
• Номинальный ток 125 А ограничен входящими кабелями; при больших нагрузках требуется согласование с проектом
• Глубина 115 мм недостаточна для установки крупногабаритных устройств (например, частотных преобразователей или больших силовых ячеек)
• Не рекомендован для установки в местах постоянного прямого попадания солнечных лучей - возможен перегрев внутри

Примеры использования

• Внешний вводный щит на производстве с автоматическим управлением конвейером
• Распределительный щит на парковке с освещением и системой видеонаблюдения
• Щит управления насосной станцией в условиях высокой влажности
• Аварийный щит на дачном участке с УЗО и автоматами для защиты бытовых потребителей

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепёж - они должны точно совпадать с толщиной стены или опоры
• Используйте термостойкие клеммы и кабели с изоляцией до 75C - корпус может нагреваться при длительной работе
• При установке на улице обязательно используйте водоотводящие гофры для ввода кабелей - не позволяйте воде попадать через отверстия
• При комплектации щита учитывайте свободное пространство вокруг модулей - не заполняйте все 30 мест, чтобы обеспечить теплоотвод
• ЩРн-ПРО-30 с артикулом 367458 от КЭAZ - один из самых распространённых решений для наружных щитов в России; легко найти аналоги и запчасти
